Manuale d’uso A 222 25
Hz - Frequenza in Hz;
Ph - Numero delle fasi;
bar - Pressione di esercizio in bar;
Serial No. - Numero di serie macchina;
ISO 9001 - Certificazione del Sistema Qua-
lità della società;
CE - marcatura CE.
5.1 POSIZIONE
DELL’OPERATORE

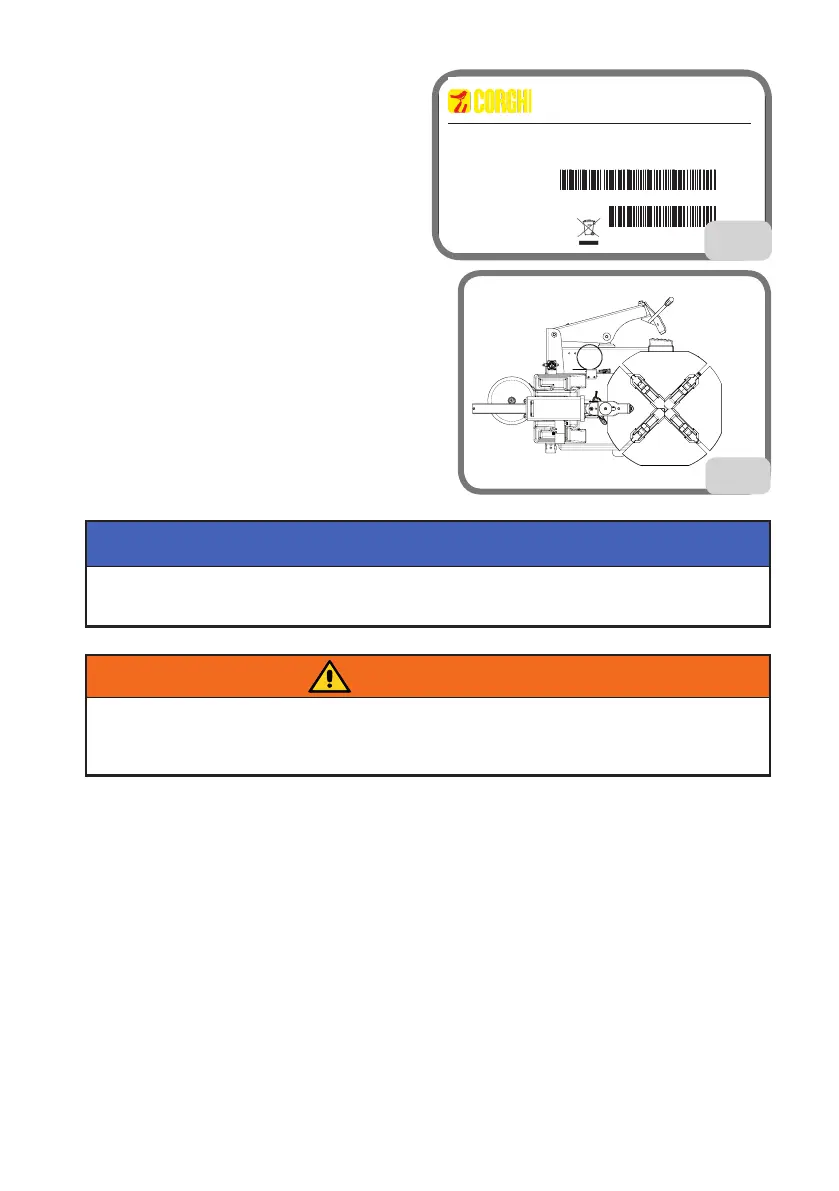

In fig. 9 sono rappresentate le posizioni occupa-
te dall’operatore durante le varie fasi di lavoro:
A Stallonatura
B Smontaggio e montaggio
C Zona gonfiaggio.
In tal modo, l'operatore è in grado di eseguire, monitorare e verificare l'esito di ciascun
cambio di pneumatico e intervenire in caso di eventi imprevisti.
ATTENZIONE
RISCHIO DI LESIONI DA SCHIACCIAMENTO. L’operazione di ribaltamento palo deve
essere eseguita dalla posizione di lavoro B (Fig. 9), tenendo le mani lontane dalle
parti in movimento della macchina.
ATTENZIONE
5.2 DIMENSIONI D’INGOMBRO (mm)
Larghezza max B = 880 mm
Lunghezza min E = 1320 mm
Lunghezza max C = 1880 mm
Altezza max A = 1640 mm
C
A
B
9
Manuale d’uso A 222 25
Ogni macchina è fornita di una targhetta Fig. 8 sulla quale sono riportati elementi di
identicazione della stessa ed alcuni dati tecnici.
In particolare oltre agli estremi del costruttore sono riportati:
Mod. - Modello della macchina;
V - Tensione di alimentazione in Volt;
A - Corrente assorbita in Ampere;
kW - Potenza assorbita in kW;
Hz - Frequenza in Hz;
Ph - Numero delle fasi;
bar - Pressione di esercizio in bar;
Serial No. - Numero di serie macchina;
ISO 9001 - Certicazione del Sistema
Qualità della società;
CE - marcatura CE.
5.1 POSIZIONE
DELL’OPERATORE
In g. 9 sono rappresentate le posizioni occupa-
te dall’operatore durante le varie fasi di lavoro:
A Stallonatura
B Smontaggio e montaggio
C Zona gonaggio.
In tal modo, l'operatore è in grado di eseguire, monitorare e vericare l'esito di cia-
scun cambio di pneumatico e intervenire in caso di eventi imprevisti.
ATTENZIONE
RISCHIO DI LESIONI DA SCHIACCIAMENTO. L’operazione di ribaltamento palo
deve essere eseguita dalla posizione di lavoro B (Fig. 9), tenendo le mani lontane
dalle parti in movimento della macchina.
ATTENZIONE
5.2 DIMENSIONI D’INGOMBRO (mm)
Larghezza 1200 mm
Altezza 1900 mm
Profondità 1650 mm
61037 - Corghi (RE) Italy
Strada Statale 468, 9
ISO9001
Code
Serial N.
X-XXXXXXXX/XX - XX
XXXXXXXXX
QUAL. SYS. CERTIFIED
ANNO DI COSTRUZIONE /
MANUFACTURED
Mod.
V
A
kW
Hz
Ph
bar7psi
8
