Manuale d’uso A 222 15
parte n. 425083. Terminale di collegamento a terra.

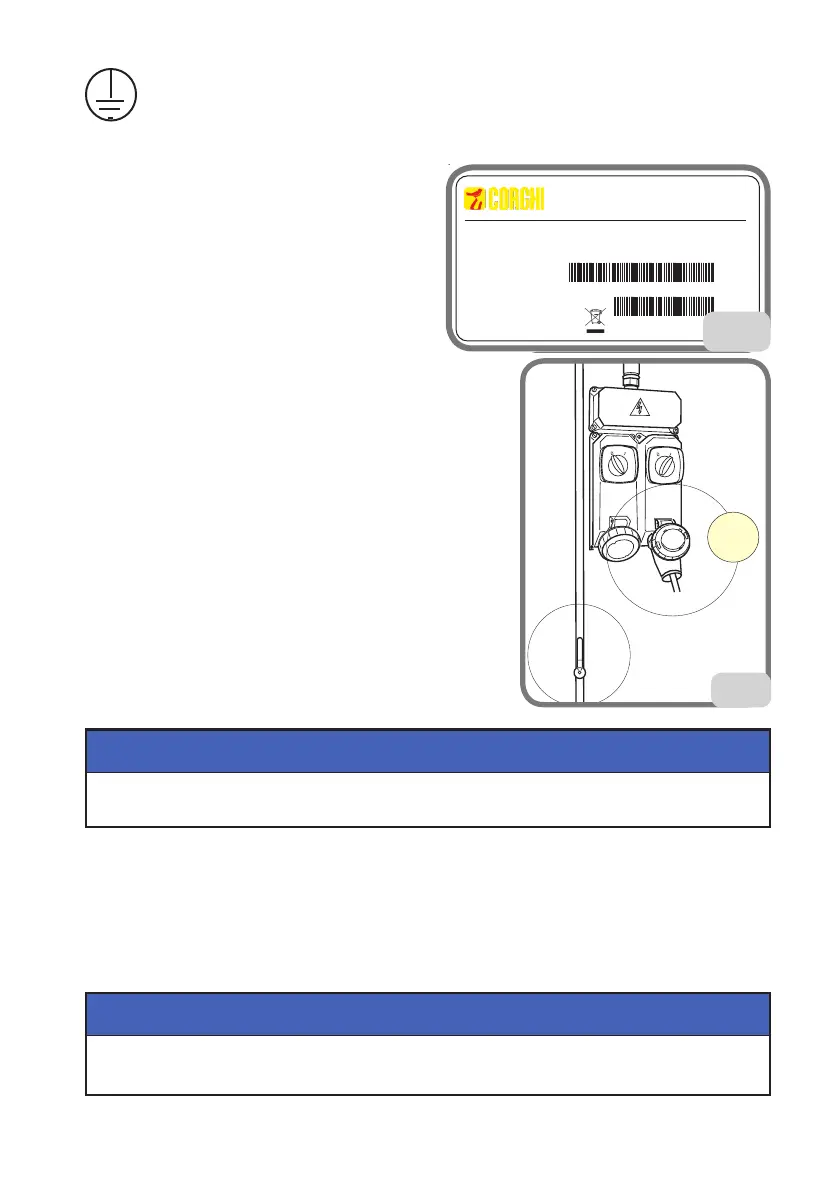

1.2.c. ALLACCIAMENTO ELETTRICO E
PNEUMATICO
L'allacciamento elettrico utilizzato deve
essere adeguatamente dimensionato:
• alla potenza elettrica assorbita dalla mac-
china, specificata nell’apposita targhetta dati
macchina (Fig. 1);
• alla distanza tra la macchina operatrice ed
il punto di allacciamento alla rete elettrica, in modo
che la caduta di tensione a pieno carico risulti non
superiore al 4% (10% in fase di avviamento) rispetto
al valore nominale della tensione di targa.
- L’operatore deve:
• montare sul cavo di alimentazione una spina conforme
alle normative vigenti;
• collegare la macchina ad una propria connessione
elettrica - A Fig.2 - dotata di un apposito interruttore
automatico differenziale con sensibilità 30mA;
• montare dei fusibili di protezione della linea di
alimentazione, dimensionati secondo le indicazioni
riportate nella targhetta dati macchina;
• collegare la macchina ad una presa industriale; non
è consentito il collegamento a prese domestiche.
Per il corretto funzionamento della macchina è indispensabile un buon collega-
mento di terra.
ATTENZIONE
Assicurarsi che la pressione disponibile e le prestazioni dell'impianto ad aria compressa
siano compatibili con quelle necessarie al corretto funzionamento della macchina - vedere
la sezione “Dati tecnici”. Per il corretto funzionamento della macchina è necessario che
la rete di alimentazione pneumatica fornisca un campo di pressione non inferiore a 8,5
bar e non superiore a 16 bar ed assicuri una portata d’aria superiore al consumo medio
della macchina pari a 187 Nl/min.
Per un funzionamento corretto dell'apparecchiatura, l'aria prodotta deve essere
adeguatamente trattata (non superiore a 5/4/4 secondo la norma ISO 8573-1)
ATTENZIONE
2
A
Manuale d’uso A 222 15
1.2.c. ALLACCIAMENTO ELETTRICO E PNEUMATICO
L'allacciamento elettrico utilizzato deve essere adeguatamente dimensionato:
• alla potenza elettrica assorbita dalla macchina, specicata nell’apposita targhetta dati
macchina (Fig. 1);
• alla distanza tra la macchina operatrice ed il punto di allacciamento alla rete elettrica,
in modo che la caduta di tensione a pieno
carico risulti non superiore al 4% (10% in fase
di avviamento) rispetto al valore nominale
della tensione di targa.
- L’operatore deve:
• montare sul cavo di alimentazione una spina
conforme alle normative vigenti;
• collegare la macchina ad una propria
connessione elettrica - A Fig.2 - dotata di
un apposito interruttore automatico differenziale con
sensibilità 30mA;
• montare dei fusibili di protezione della linea di
alimentazione, dimensionati secondo le indicazioni
riportate nella targhetta dati macchina;
• collegare la macchina ad una presa industriale; non
è consentito il collegamento a prese domestiche.
Per il corretto funzionamento della macchina è indispensabile un buon colle-
gamento di terra.
ATTENZIONE
Assicurarsi che la pressione disponibile e le prestazioni dell'impianto ad aria compressa
siano compatibili con quelle necessarie al corretto funzionamento della macchina - ve-
dere la sezione “Dati tecnici”. Per il corretto funzionamento della macchina è necessario
che la rete di alimentazione pneumatica fornisca un campo di pressione non inferiore
a 8,5 bar e non superiore a 16 bar ed assicuri una portata d’aria superiore al consumo
medio della macchina pari a 187 Nl/min.
Per un funzionamento corretto dell'apparecchiatura, l'aria prodotta deve essere
adeguatamente trattata (non superiore a 5/4/4 secondo la norma ISO 8573-1)
ATTENZIONE
2
A
61037 - Corghi (RE) Italy
Strada Statale 468, 9
ISO9001
Code
Serial N.
X-XXXXXXXX/XX - XX
XXXXXXXXX
QUAL. SYS. CERTIFIED
ANNO DI COSTRUZIONE /
MANUFACTURED
Mod.
V
A
kW
Hz
Ph
bar7psi
