Corghi A 222 - 5 A 222 Description; Position de Lopérateur

148 Utilisation et entretien A 222
5. A 222 DESCRIPTION
Le A 222 est un démonte-pneu électro-pneumatique.
La machine est compatible avec tout type de jantes monobloc à base creuse avec les
dimensions et poids indiqués dans le paragraphe des SPÉCIFICATIONS TECHNIQUES.
La machine construite solidement fonctionne avec une roue en position verticale pour
le détalonnage et en position horizontale pour le montage et le démontage des pneus.
Toutes les fonctions sont contrôlées par l’opérateur manuellement par des pédales et
des vannes et leviers.
Ce démonte-pneu est conçu uniquement pour monter et démonter les pneus, utilisant
les outils fournis comme décrit dans ce manuel.
Cette machine est équipée d’un système de gonflage indépendant de toutes les autres
fonctions décrites plus haut. Faire très attention lors de l’utilisation (lire le chapitre sur
le GONFLAGE).

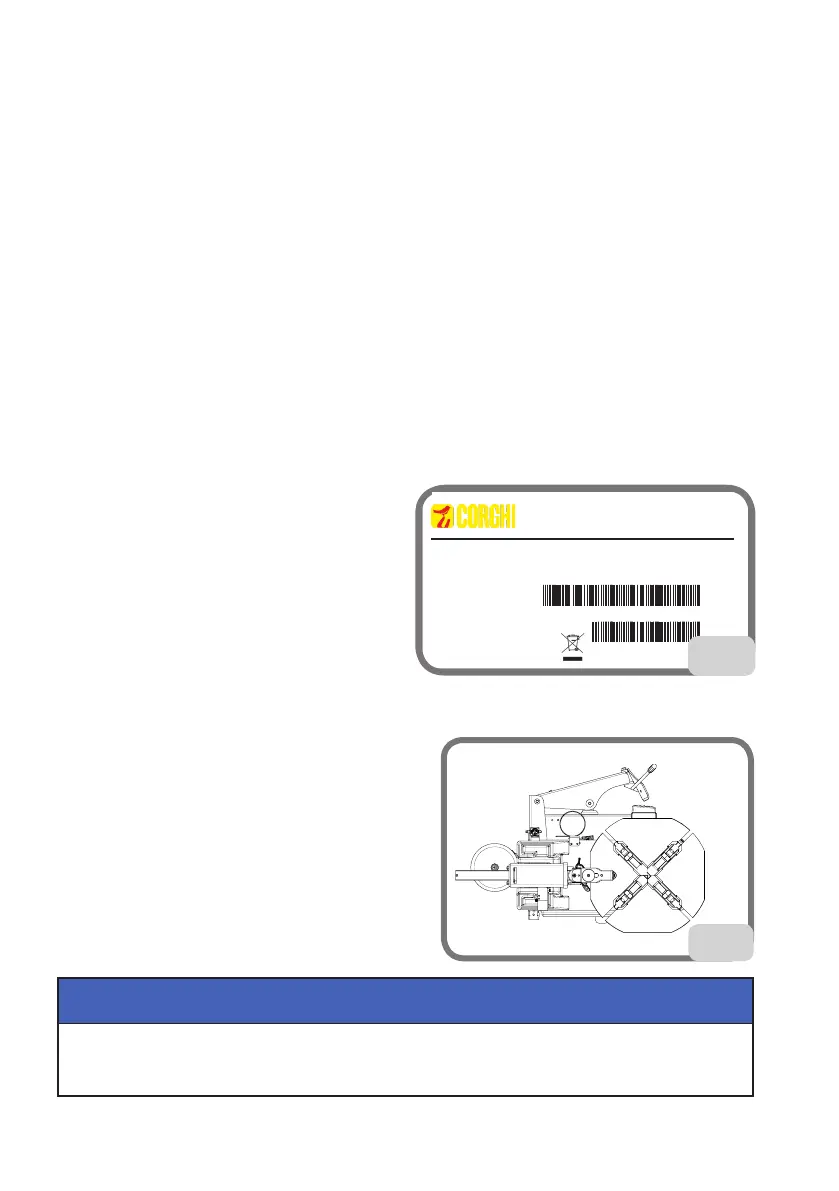

Chaque machine a une plaque signalétique Fig. 8, avec les informations sur la machine
et les spécifications techniques. Ainsi que les détails sur le fabricant, la plaque indique :
Modèle - Marque de la machine;
V - Tension d’alimentation en Volts;
A - Courant en Ampères;
kW - Puissance en kW;
Hz - Fréquence en Hz;
Ph - Nombre de phases;
bar - Pression de service en bar
Numéro de série - Numéro de série de la
machine;
ISO 9001 - Certification de la compagnie
Plan qualité ;
Marquage EC -EC
5.1 POSITION DE L’OPÉRATEUR
La figure 9 montre les positions de l’opérateur
lors des différentes étapes de travail :
A Décollage du talon
B Démontage et montage du pneu
C Zone de gonflage.
Dans ces conditions, l’opérateur peut effectuer, surveiller et contrôler le résultat de toutes les opération
de changements de pneus et prendre des mesures dans le cas de tout événements imprévus.
AVIS
C
A
B
9
Manuale d’uso A 222 25
Ogni macchina è fornita di una targhetta Fig. 8 sulla quale sono riportati elementi di
identicazione della stessa ed alcuni dati tecnici.
In particolare oltre agli estremi del costruttore sono riportati:
Mod. - Modello della macchina;
V - Tensione di alimentazione in Volt;
A - Corrente assorbita in Ampere;
kW - Potenza assorbita in kW;
Hz - Frequenza in Hz;
Ph - Numero delle fasi;
bar - Pressione di esercizio in bar;
Serial No. - Numero di serie macchina;
ISO 9001 - Certicazione del Sistema
Qualità della società;
CE - marcatura CE.
5.1 POSIZIONE
DELL’OPERATORE
In g. 9 sono rappresentate le posizioni occupa-
te dall’operatore durante le varie fasi di lavoro:
A Stallonatura
B Smontaggio e montaggio
C Zona gonaggio.
In tal modo, l'operatore è in grado di eseguire, monitorare e vericare l'esito di cia-
scun cambio di pneumatico e intervenire in caso di eventi imprevisti.
ATTENZIONE
RISCHIO DI LESIONI DA SCHIACCIAMENTO. L’operazione di ribaltamento palo
deve essere eseguita dalla posizione di lavoro B (Fig. 9), tenendo le mani lontane
dalle parti in movimento della macchina.
ATTENZIONE
5.2 DIMENSIONI D’INGOMBRO (mm)
Larghezza 1200 mm
Altezza 1900 mm
Profondità 1650 mm
61037 - Corghi (RE) Italy
Strada Statale 468, 9
ISO9001
Code
Serial N.
X-XXXXXXXX/XX - XX
XXXXXXXXX
QUAL. SYS. CERTIFIED
ANNO DI COSTRUZIONE /
MANUFACTURED
Mod.
V
A
kW
Hz
Ph
bar7psi
8
C
A
B
9
