Utilisation et entretien A 222 151

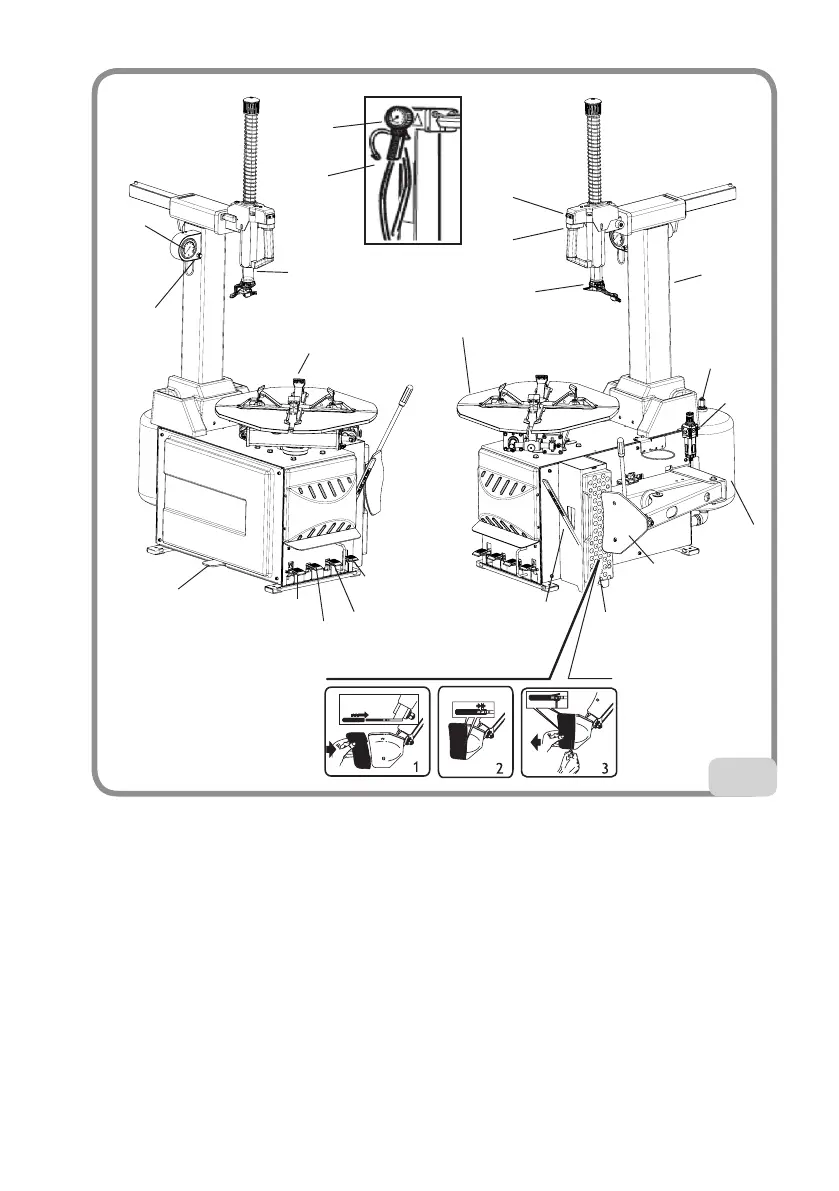

14 Levier détalonneur (utilisé pour décoller et positionner le talon sur l’outil de
démontage/ remontage).
15 Manomètre (pour la lecture de la pression de la roue), (seulement pour les versions
T.I.).
16 Bouton de dégonflage (il permet d’évacuer l’air en surplus à l’intérieur de la roue),
(seulement pour les versions T.I.).
17 Raccord Doyfe (embout à appliquer sur la valve de la roue pour le gonflage).
18 Soupape de sécurité (pression maxi. 12 bars) (seulement pour les versions T.I.).
19 Réservoir de l’air (seulement pour les versions T.I.).
20 Pédale de gonflage (seulement pour les versions T.I.).
21 Pistolet de gonflage.
Manuale d’uso A 222 27
1 Manopola bloccaggio.
2 Braccio verticale e orizzontale (per il posizionamento dell’utensile di smontaggio/
montaggio).
3 Utensile di montaggio/smontaggio (per lo smontaggio e montaggio del pneumatico
dal cerchio).
4 Palo mobile ribaltabile.
5 Cuneo di bloccaggio (per il bloccaggio delcerchio sull’autocentrante).
6 Piatto autocentrante (piattaforma rotante su cui si appoggia la ruota).
7 Pedale comando palo mobile (4) (pedale a due posizioni stabili per il ribaltamento del
gruppo palo).
1
1
3
3
4
5
6
7
8
9
10
20
11
16
15
13
18
12
14
19
17
22
2
11
21
