Uso y mantenimiento A 222 281
arriba), empujar ligeramente hacia abajo y accionar el
pedal de mando para bloquearla en posición (fig.14a).
- Llevar la columna hacia adelante (fig.15). Soltar el
pulsador de desbloqueo (y liberar los brazos verti-
cal y horizontal (fig.15a) para que el dispositivo de
montaje/desmontaje se ubique correctamente contra
el borde de la llanta (fig.16-16A).
IMPORTANTE: al accionar el pulsador se produce
el bloqueo simultáneo de los brazos horizontal y
vertical, mientras la torreta de montaje/desmontaje
se desplaza ligeramente hacia arriba alejándose del
18 A 224 - A 224 TI

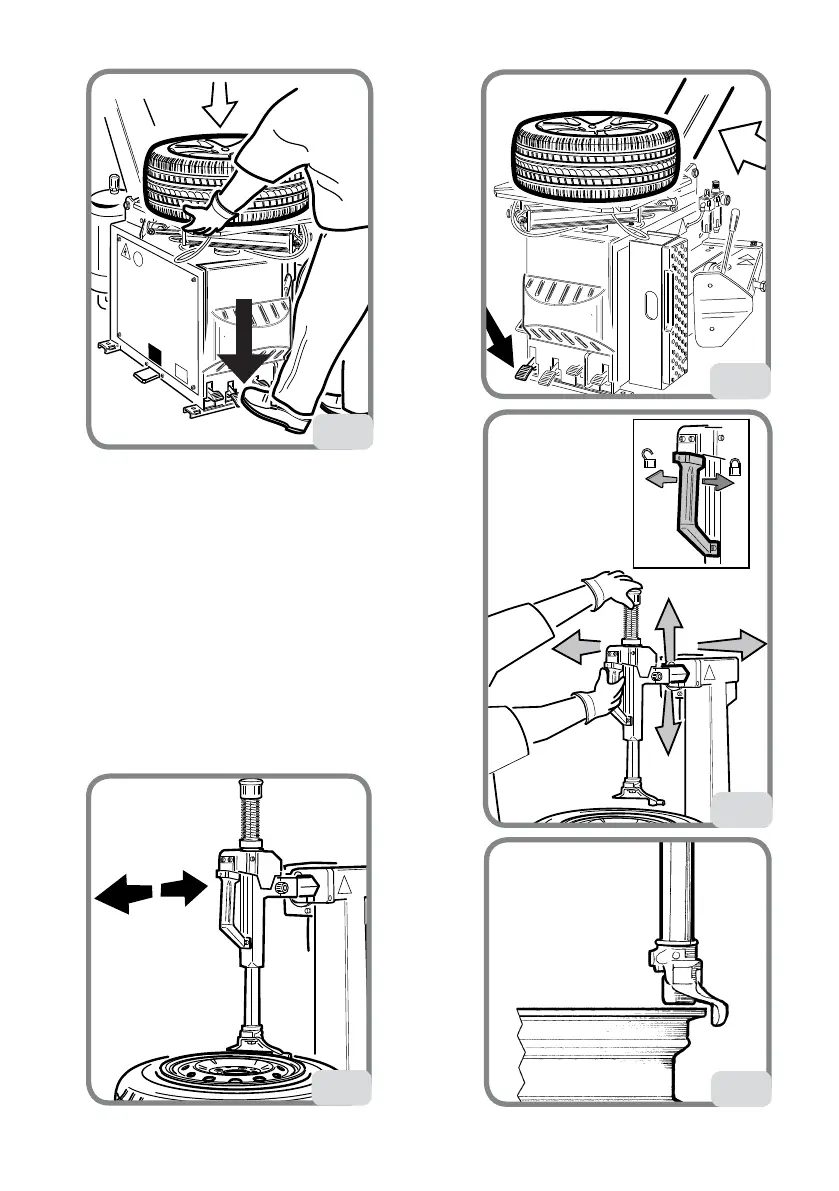

ruota in posizione (fig.14a).
14A
- Riportare il palo in avanti (fig.15).
15
- Sbloccare la manopola di bloccaggio
liberando sia il braccio verticale sia
quello orizzontale (fig.15a) per ottenere
il posizionamento corretto del dispositivo
di montaggio/smontaggio contro il bordo
del cerchio (fig.16).
15A
16
IMPORTANTE: Azionando la manopola si
ottiene il bloccaggio simultaneo dei bracci
verticale e orizzontale, mentre la torretta
di montaggio/smontaggio si sposta leg-
18 A 224 - A 224 TI
ruota in posizione (fig.14a).
14A
- Riportare il palo in avanti (fig.15).
15
- Sbloccare la manopola di bloccaggio
liberando sia il braccio verticale sia
quello orizzontale (fig.15a) per ottenere
il posizionamento corretto del dispositivo
di montaggio/smontaggio contro il bordo
del cerchio (fig.16).
15A
16
IMPORTANTE: Azionando la manopola si
ottiene il bloccaggio simultaneo dei bracci
verticale e orizzontale, mentre la torretta
di montaggio/smontaggio si sposta leg-
18 A 224 - A 224 TI
ruota in posizione (fig.14a).
14A
- Riportare il palo in avanti (fig.15).
15
- Sbloccare la manopola di bloccaggio
liberando sia il braccio verticale sia
quello orizzontale (fig.15a) per ottenere
il posizionamento corretto del dispositivo
di montaggio/smontaggio contro il bordo
del cerchio (fig.16).
15A
16
IMPORTANTE: Azionando la manopola si
ottiene il bloccaggio simultaneo dei bracci
verticale e orizzontale, mentre la torretta
di montaggio/smontaggio si sposta leg-
18 A 224 - A 224 TI
ruota in posizione (fig.14a).
14A
- Riportare il palo in avanti (fig.15).
15
- Sbloccare la manopola di bloccaggio
liberando sia il braccio verticale sia
quello orizzontale (fig.15a) per ottenere
il posizionamento corretto del dispositivo
di montaggio/smontaggio contro il bordo
del cerchio (fig.16).
15A
16
IMPORTANTE: Azionando la manopola si
ottiene il bloccaggio simultaneo dei bracci
verticale e orizzontale, mentre la torretta
di montaggio/smontaggio si sposta leg-
A 224 - A 224 TI 19
germente verso l’alto allontanandosi dal
bordo del cerchio (fig.16a).
16A
Lo spazio fra cerchio e torretta rimane
finché la manopola è in posizione di
bloccaggio.
L’operatore può ribaltare liberamente il
palo (ad esempio nel caso di smontaggio
delle ruote di uguale misura) senza ripo-
sizionare la torretta.
- Inserire e posizionare la leva alzatalloni
sulla torretta di montaggio (fig.17).
17
In presenza di cercgi in lega o con ver-
nice delicata, si consiglia di sfilare la
leva alzatalloni prima di procedere allo
smontaggio.
AVVERTENZA
Utilizzare la leva alzatalloni impugnandola
saldamente.
- Sollevare il tallone superiore sopra la
parte posteriore della torretta di smon-
taggio (fig.17a) e far entrare una parte del
tallone superiore nel canale del cerchio
spingendo verso il basso sulla parete
laterale della gomma vicino all’operatore.
17A
- Premere il pedale d’azionamento auto-
centrante facendo girare la ruota in senso
orario. Il tallone superiore sarà automa-
ticamente guidato verso l’alto sul bordo
del cerchio (fig.18).
- Ripetere gli ultimi tre punti per staccare
il tallone inferiore.
- Ribaltare il palo indietro.
NOTE: Nel caso di pneumatici con camera
d’aria, dopo aver smontato il tallone supe-
riore, ribaltare il palo indietro e togliere la
camera d’aria prima di continuare a smon-
tare il tallone inferiore.
La rotazione dell’autocentrante può essere
fermata in qualsiasi momento rilasciandone
