5.3 COMPONENTI DELL'ATTREZZATURA
(PRINCIPALI ELEMENTI DI FUNZIONAMENTO)
Prima di usare la macchina, impararne bene il funzionamento. Questo è il modo
migliore per ottimizzare la sicurezza e le prestazioni della macchina. Controllate
accuratamente il corretto funzionamento di ciascun comando della macchina.
Per evitare incidenti e lesioni, l’apparecchiatura deve essere installata adegua-
tamente, azionata in modo corretto e sottoposta a periodica manutenzione.
PERICOLO DI ESPLOSIONE
Per le caratteristiche tecniche, avvertimenti, manutenzione
e qualsiasi altra informazione relativa al serbatoio dell'aria
(opzionale), il manuale d’uso e manutenzione fornito
insieme alla documentazione dell'accessorio.
ATTENZIONE
ATTENZIONE
A
B
E
C

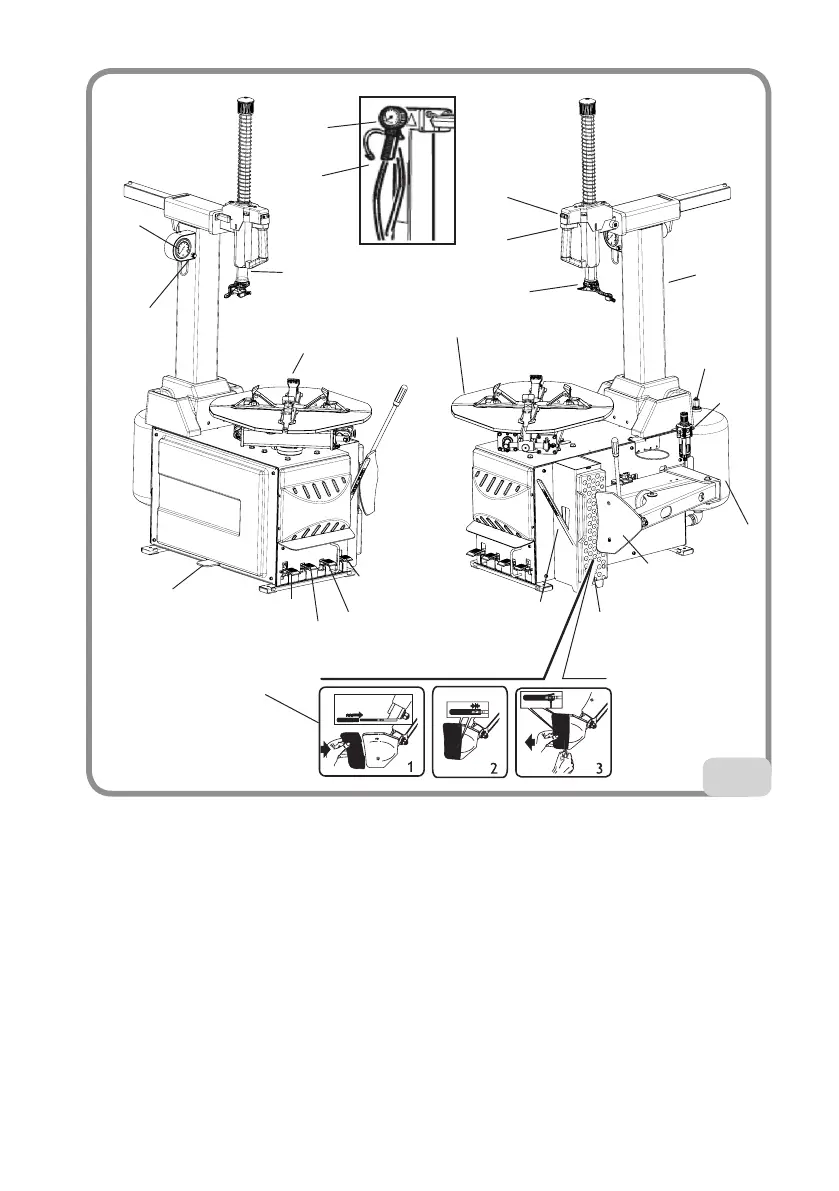

1 Locking knob.
2 Vertical slide / swing arm (to position the mount/demount head)
3 Mount/demount head (for fitting and removing tyre)
4 Tilt tower
5 Sliding clamp (secures wheel to table top)
6 Sliding clamp table (rotary platform supporting the wheel)
7 Tower (4) tilt pedal (2-position pedal to operate tower tilt)
8 Clamp (5) control pedal (3-position pedal for opening and closing rim clamps)
9 Bead breaker pedal (2-position pedal to operate the bead breaker (11)
10 Table top (6) pedal (3-position pedal)
• position 0: table top stationary
Manuale d’uso A 222 27
1 Manopola bloccaggio.
2 Braccio verticale e orizzontale (per il posizionamento dell’utensile di smontaggio/
montaggio).
3 Utensile di montaggio/smontaggio (per lo smontaggio e montaggio del pneumatico
dal cerchio).
4 Palo mobile ribaltabile.
5 Cuneo di bloccaggio (per il bloccaggio delcerchio sull’autocentrante).
6 Piatto autocentrante (piattaforma rotante su cui si appoggia la ruota).
7 Pedale comando palo mobile (4) (pedale a due posizioni stabili per il ribaltamento del
gruppo palo).
1
1
3
3
4
5
6
7
8
9
10
20
11
16
15
13
18
12
14
19
17
22
2
11
21
22
