EMC VNX5500 File Installation Guide
2. Connect SP B port 5 to blade 2 port 1 as shown in Figure 23.
3. Connect SP B port 4 to blade 3 port 1 , if applicable.
4. Connect SP B port 3 to blade 4 port 1 , if applicable.

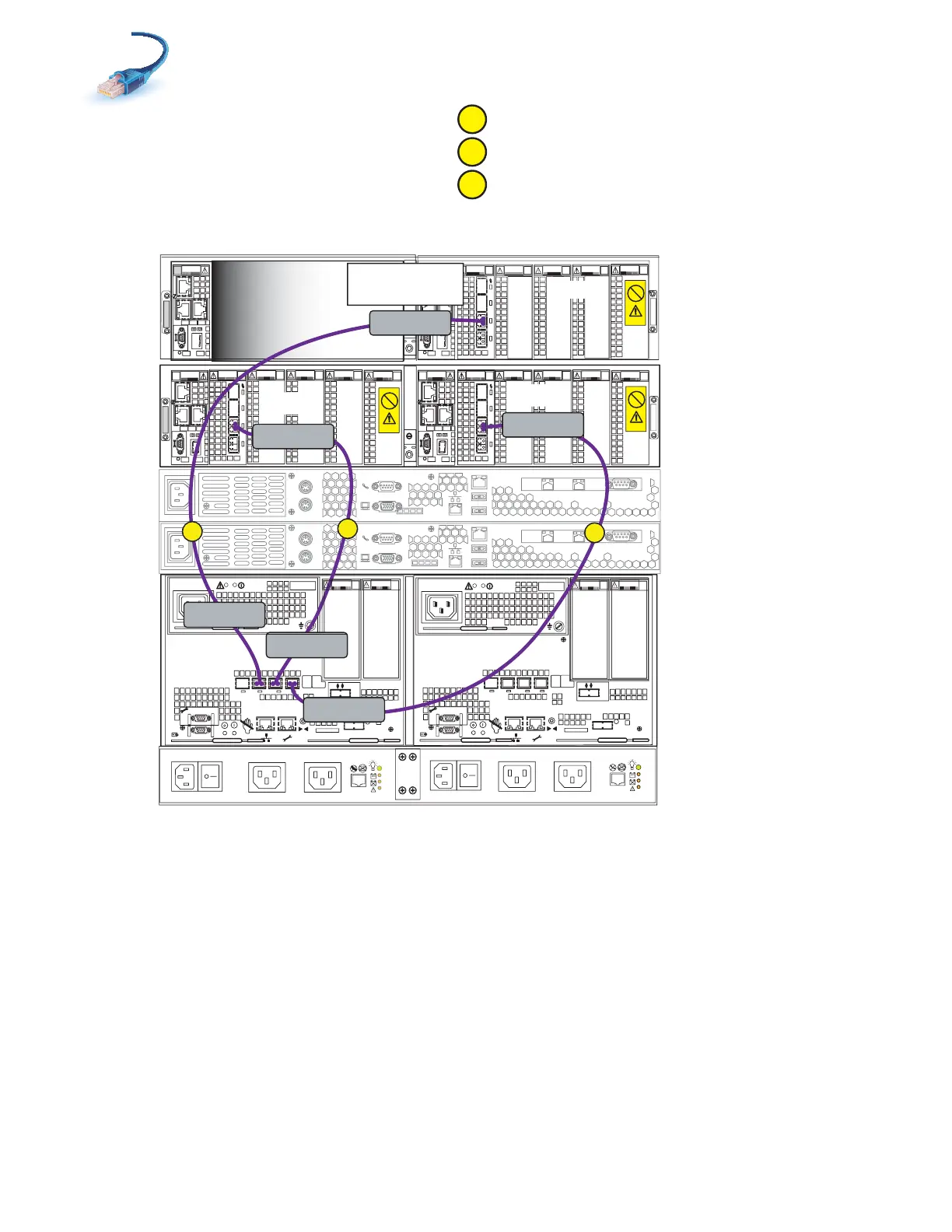

Figure 23 Cable SP B to blades
