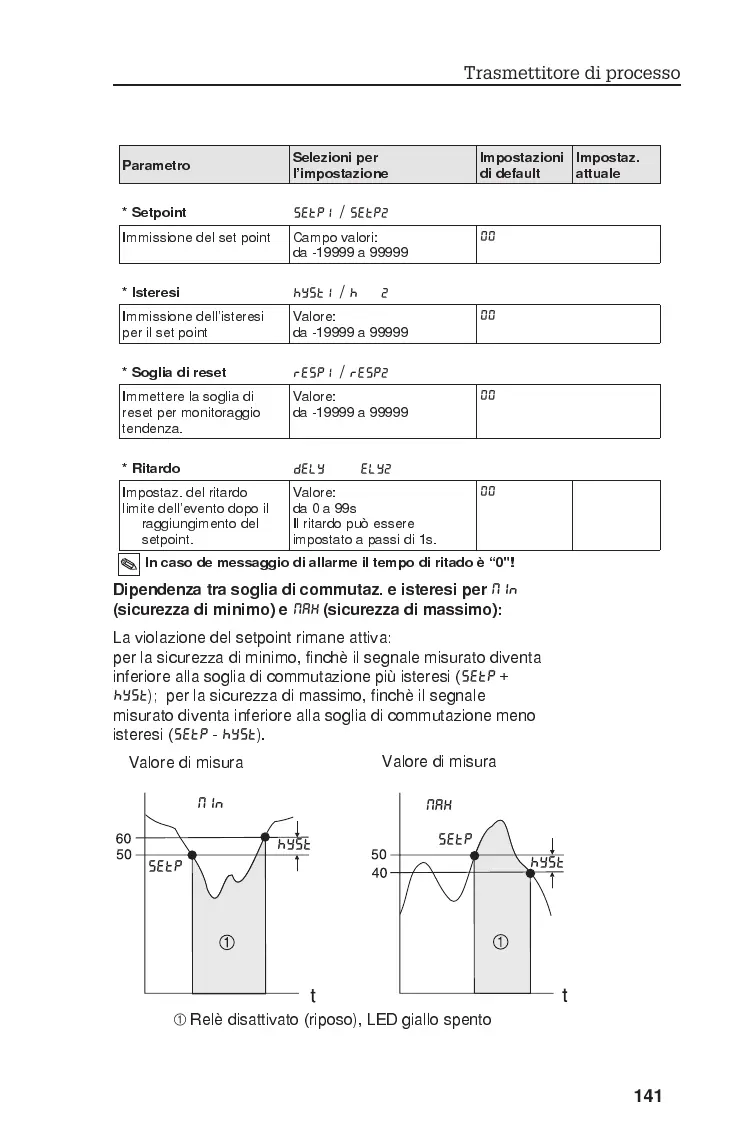

Dipendenza tra soglia di commutaz. e isteresi per
MIN
(sicurezza di minimo) e
MAX
(sicurezza di massimo):
La violazione del setpoint rimane attiva:
per la sicurezza di minimo, finchè il segnale misurato diventa
inferiore alla soglia di commutazione più isteresi (
SETP
+
HYST
); per la sicurezza di massimo, finchè il segnale
misurato diventa inferiore alla soglia di commutazione meno
isteresi (
SETP
-
HYST
).
Parametro
Selezioni per
limpostazione
Impostazioni
di default
Impostaz.
attuale
* Setpoint
SETP1 / SETP2
Immissione del set point Campo valori:
da -19999 a 99999
00
* Isteresi
HYST1 / HYST2
Immissione dellisteresi
per il set point
Valore:
da -19999 a 99999
00
* Soglia di reset
RESP1 / RESP2
Immettere la soglia di
reset per monitoraggio
tendenza.
Valore:
da -19999 a 99999
00
* Ritardo
DELY1 / DELY2
Impostaz. del ritardo
limite dellevento dopo il
raggiungimento del
setpoint.
Valore:
da 0 a 99s
Il ritardo può essere
impostato a passi di 1s.
00
In caso de messaggio di allarme il tempo di ritado è 0"!
À
Relè disattivato (riposo), LED giallo spento
Valore di misura
Valore di misura
SETP
HYST
MIN
SETP
MAX
HYST
Trasmettitore di processo
141
