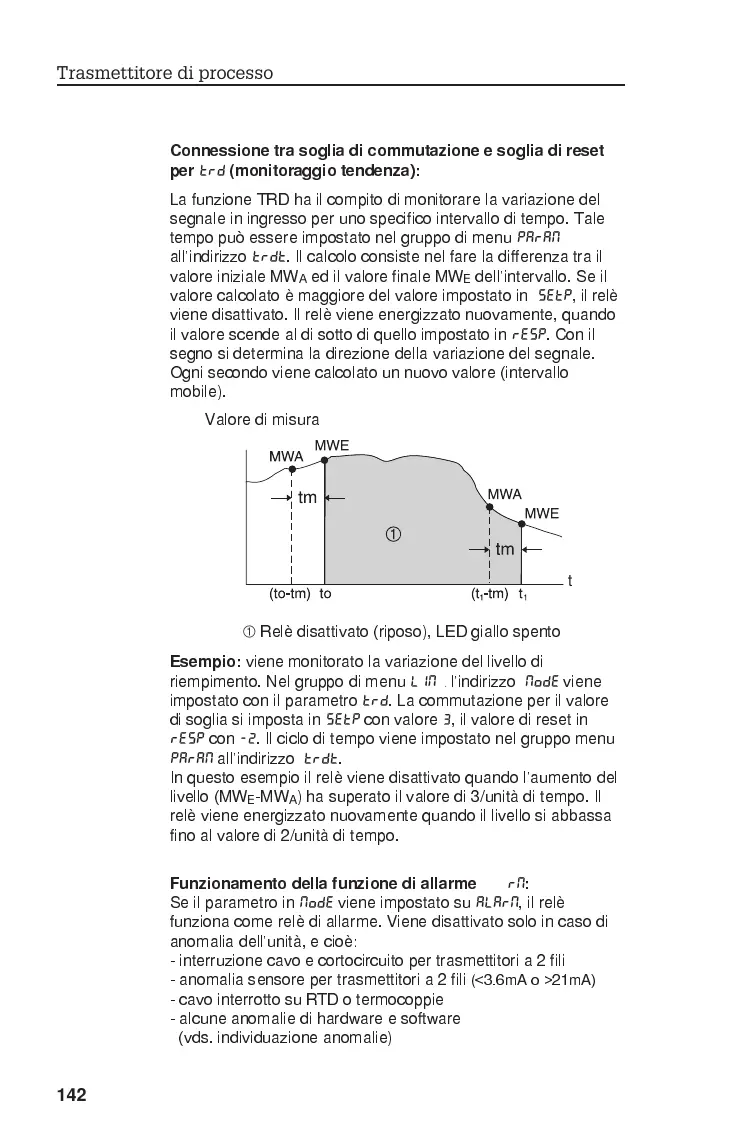

Endress+Hauser RMA 421 - Page 144

Connessione tra soglia di commutazione e soglia di reset
per
TRD (monitoraggio tendenza):
La funzione TRD ha il compito di monitorare la variazione del
segnale in ingresso per uno specifico intervallo di tempo. Tale
tempo può essere impostato nel gruppo di menu
PARAM
allindirizzo TRDT . Il calcolo consiste nel fare la differenza tra il
valore iniziale MW
A
ed il valore finale MW
E
dellintervallo. Se il
valore calcolato è maggiore del valore impostato in
SETP , il relè
viene disattivato. Il relè viene energizzato nuovamente, quando
il valore scende al di sotto di quello impostato in
RESP . Con il
segno si determina la direzione della variazione del segnale.
Ogni secondo viene calcolato un nuovo valore (intervallo
mobile).
Esempio: viene monitorato la variazione del livello di
riempimento. Nel gruppo di menu
LIM , lindirizzo MODE viene
impostato con il parametro
TRD . La commutazione per il valore
di soglia si imposta in
SETP con valore 3 , il valore di reset in
RESP con -2 . Il ciclo di tempo viene impostato nel gruppo menu
PARAM allindirizzo TRDT .
In questo esempio il relè viene disattivato quando laumento del
livello (MW
E
-MW
A
) ha superato il valore di 3/unità di tempo. Il
relè viene energizzato nuovamente quando il livello si abbassa
fino al valore di 2/unità di tempo.
Funzionamento della funzione di allarme
ALARM :
Se il parametro in
MODE viene impostato su ALARM , il relè
funziona come relè di allarme. Viene disattivato solo in caso di
anomalia dellunità, e cioè:
- interruzione cavo e cortocircuito per trasmettitori a 2 fili
- anomalia sensore per trasmettitori a 2 fili
(<3.6mA o >21mA)
- cavo interrotto su RTD o termocoppie
- alcune anomalie di hardware e software
(vds. individuazione anomalie)
Valore di misura
t
À Relè disattivato (riposo), LED giallo spento
