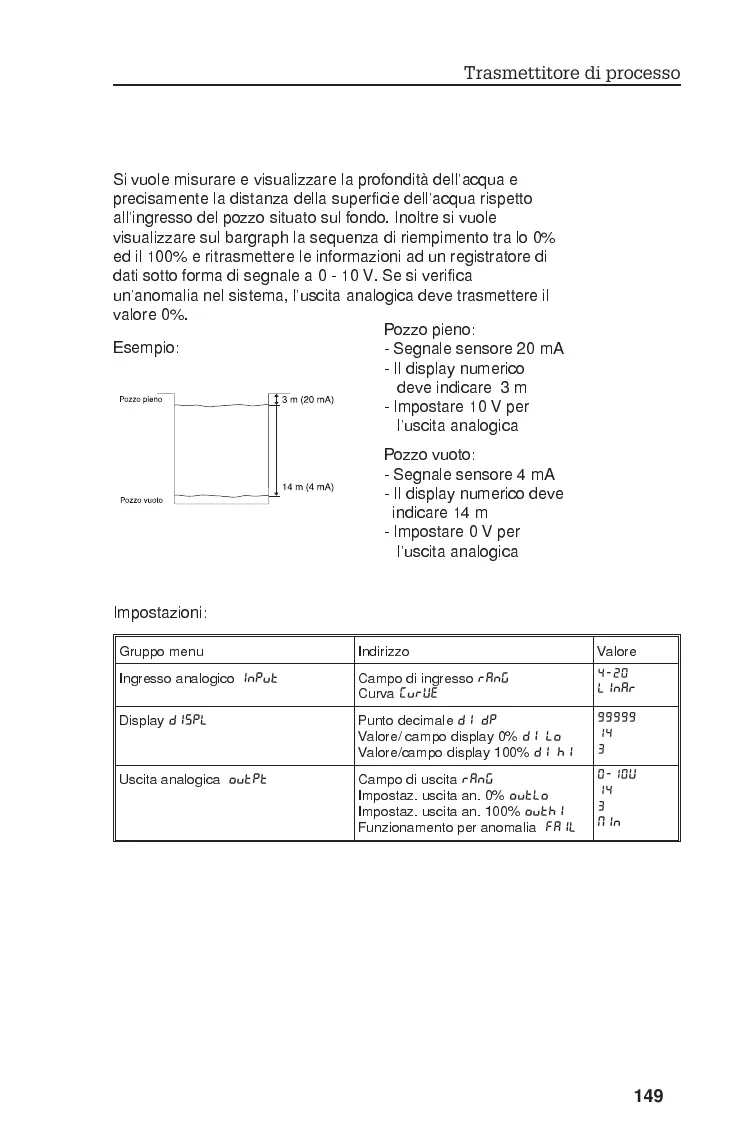

6.2 Monitoraggio pozzi
Si vuole misurare e visualizzare la profondità dellacqua e
precisamente la distanza della superficie dellacqua rispetto
allingresso del pozzo situato sul fondo. Inoltre si vuole
visualizzare sul bargraph la sequenza di riempimento tra lo 0%
ed il 100% e ritrasmettere le informazioni ad un registratore di
dati sotto forma di segnale a 0 - 10 V. Se si verifica
unanomalia nel sistema, luscita analogica deve trasmettere il
valore 0%.
Esempio:
Impostazioni:
Gruppo menu Indirizzo Valore
Ingresso analogico
INPUT Campo di ingresso RANG
Curva CURVE
4-20
LINAR
Display DISPL Punto decimale DI DP
Valore/ campo display 0% DI LO
Valore/campo display 100% DI HI
99999
14
3
Uscita analogica OUTPT Campo di uscita RANG
Impostaz. uscita an. 0% OUTLO
Impostaz. uscita an. 100% OUTHI
Funzionamento per anomalia FAIL
0-10V
14
3
MIN
Pozzo pieno:
- Segnale sensore 20 mA
- Il display numerico
deve indicare 3 m
- Impostare 10 V per
luscita analogica
Pozzo vuoto:
- Segnale sensore 4 mA
- Il display numerico deve
indicare 14 m
- Impostare 0 V per
luscita analogica
