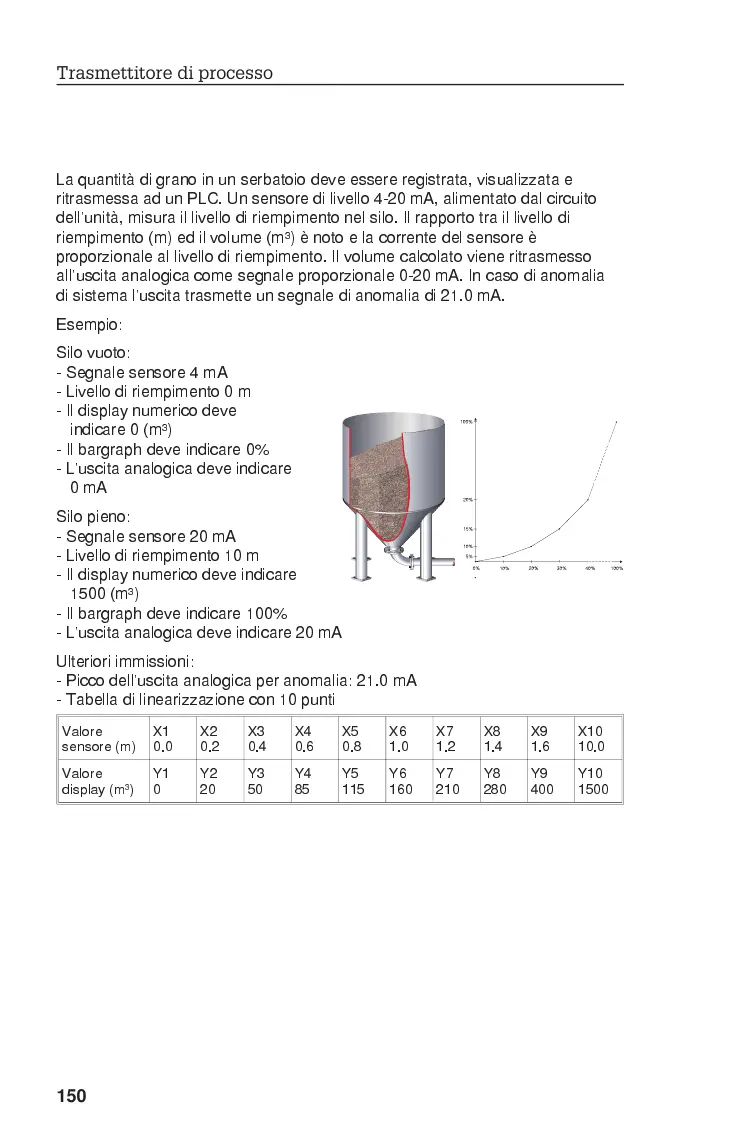

6.3 Misura del volume in serbatoi di stoccaggio
La quantità di grano in un serbatoio deve essere registrata, visualizzata e
ritrasmessa ad un PLC. Un sensore di livello 4-20 mA, alimentato dal circuito
dellunità, misura il livello di riempimento nel silo. Il rapporto tra il livello di
riempimento (m) ed il volume (m³) è noto e la corrente del sensore è
proporzionale al livello di riempimento. Il volume calcolato viene ritrasmesso
alluscita analogica come segnale proporzionale 0-20 mA. In caso di anomalia
di sistema luscita trasmette un segnale di anomalia di 21.0 mA.
Esempio:
Silo vuoto:
- Segnale sensore 4 mA
- Livello di riempimento 0 m
- Il display numerico deve
indicare 0 (m³)
- Il bargraph deve indicare 0%
- Luscita analogica deve indicare
0mA
Silo pieno:
- Segnale sensore 20 mA
- Livello di riempimento 10 m
- Il display numerico deve indicare
1500 (m³)
- Il bargraph deve indicare 100%
- Luscita analogica deve indicare 20 mA
Ulteriori immissioni:
- Picco delluscita analogica per anomalia: 21.0 mA
- Tabella di linearizzazione con 10 punti
Valore
sensore (m)
X1
0.0
X2
0.2
X3
0.4
X4
0.6
X5
0.8
X6
1.0
X7
1.2
X8
1.4
X9
1.6
X10
10.0
Valore
display (m³)
Y1
0
Y2
20
Y3
50
Y4
85
Y5
115
Y6
160
Y7
210
Y8
280
Y9
400
Y10
1500
Trasmettitore di processo
