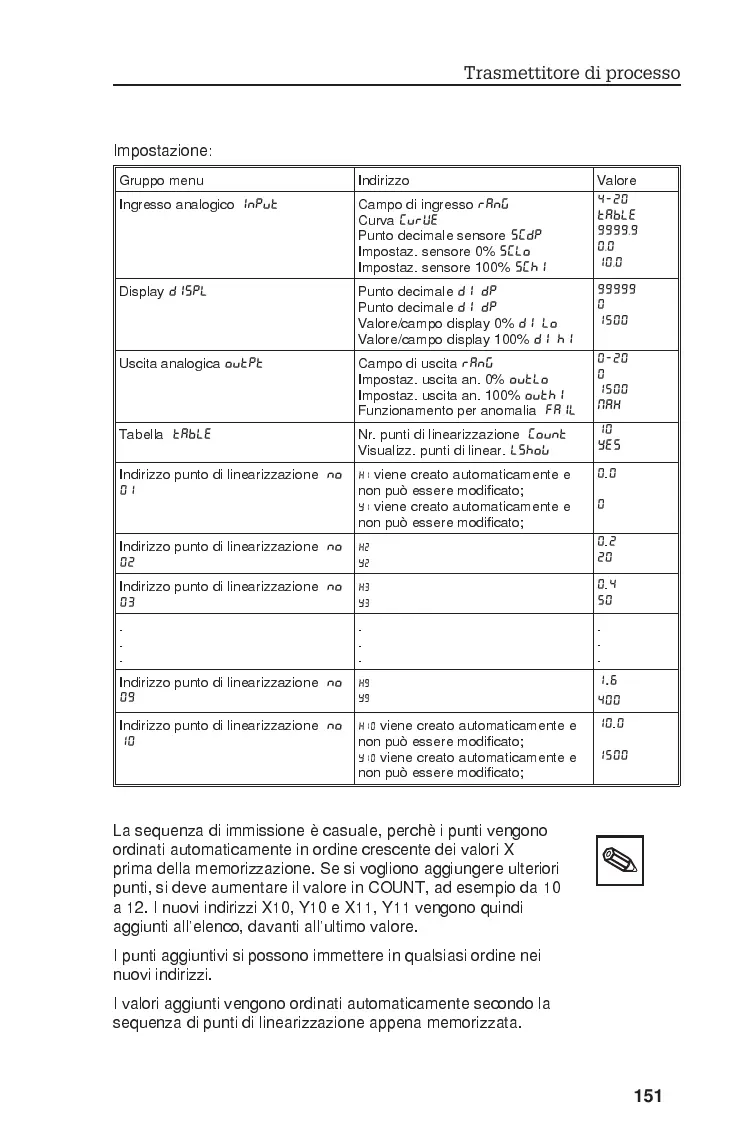

Impostazione:
La sequenza di immissione è casuale, perchè i punti vengono
ordinati automaticamente in ordine crescente dei valori X
prima della memorizzazione. Se si vogliono aggiungere ulteriori
punti, si deve aumentare il valore in COUNT, ad esempio da 10
a 12. I nuovi indirizzi X10, Y10 e X11, Y11 vengono quindi
aggiunti allelenco, davanti allultimo valore.
I punti aggiuntivi si possono immettere in qualsiasi ordine nei
nuovi indirizzi.
I valori aggiunti vengono ordinati automaticamente secondo la
sequenza di punti di linearizzazione appena memorizzata.
Gruppo menu Indirizzo Valore
Ingresso analogico
INPUT Campo di ingresso RANG
Curva CURVE
Punto decimale sensore SCDP
Impostaz. sensore 0% SCLO
Impostaz. sensore 100% SCHI
4-20
TABLE
9999,9
0,0
10,0
Display DISPL Punto decimale DI DP
Punto decimale DI DP
Valore/campo display 0% DI LO
Valore/campo display 100% DI HI
99999
0
1500
Uscita analogica OUTPT Campo di uscita RANG
Impostaz. uscita an. 0% OUTLO
Impostaz. uscita an. 100% OUTHI
Funzionamento per anomalia FAIL
0-20
0
1500
MAX
Tabella TABLE Nr. punti di linearizzazione COUNT
Visualizz. punti di linear. LSHOW
10
YES
Indirizzo punto di linearizzazione NO
01
X1 viene creato automaticamente e
non può essere modificato;
Y1 viene creato automaticamente e
non può essere modificato;
0 . 0
0
Indirizzo punto di linearizzazione NO
02
X2
Y2
0 . 2
20
Indirizzo punto di linearizzazione NO
03
X3
Y3
0 . 4
50
.
.
.
.
.
.
.
.
.
Indirizzo punto di linearizzazione
NO
09
X9
Y9
1.6
400
Indirizzo punto di linearizzazione NO
10
X10 viene creato automaticamente e
non può essere modificato;
Y10 viene creato automaticamente e
non può essere modificato;
10 . 0
1500
