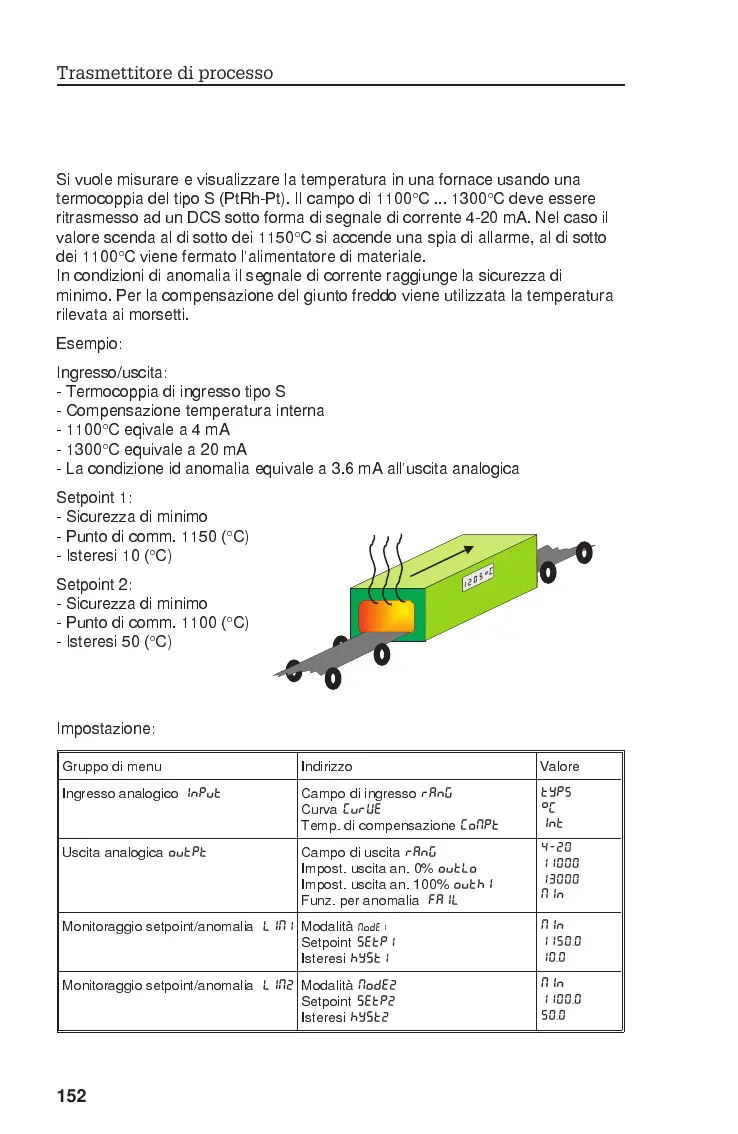

6.4 Misura della temperatura in una fornace
Si vuole misurare e visualizzare la temperatura in una fornace usando una
termocoppia del tipo S (PtRh-Pt). Il campo di 1100°C ... 1300°C deve essere
ritrasmesso ad un DCS sotto forma di segnale di corrente 4-20 mA. Nel caso il
valore scenda al di sotto dei 1150°C si accende una spia di allarme, al di sotto
dei 1100°C viene fermato lalimentatore di materiale.
In condizioni di anomalia il segnale di corrente raggiunge la sicurezza di
minimo. Per la compensazione del giunto freddo viene utilizzata la temperatura
rilevata ai morsetti.
Esempio:
Ingresso/uscita:
- Termocoppia di ingresso tipo S
- Compensazione temperatura interna
- 1100°C eqivale a 4 mA
- 1300°C equivale a 20 mA
- La condizione id anomalia equivale a 3.6 mA alluscita analogica
Setpoint 1:
- Sicurezza di minimo
- Punto di comm. 1150 (°C)
- Isteresi 10 (°C)
Setpoint 2:
- Sicurezza di minimo
- Punto di comm. 1100 (°C)
- Isteresi 50 (°C)
Impostazione:
Gruppo di menu Indirizzo Valore
Ingresso analogico
INPUT
Campo di ingresso
RANG
Curva
CURVE
Temp. di compensazione
COMPT
TYP5
°C
INT
Uscita analogica
OUTPT
Campo di uscita
RANG
Impost. uscita an. 0%
OUTLO
Impost. uscita an. 100%
OUTHI
Funz. per anomalia
FAIL
4-20
11000
13000
MIN
Monitoraggio setpoint/anomalia
LIM1
Modalità
MODE1
Setpoint
SETP1
Isteresi
HYST1
MIN
1150,0
10,0
Monitoraggio setpoint/anomalia
LIM2
Modalità
MODE2
Setpoint
SETP2
Isteresi
HYST2
MIN
1100,0
50,0
