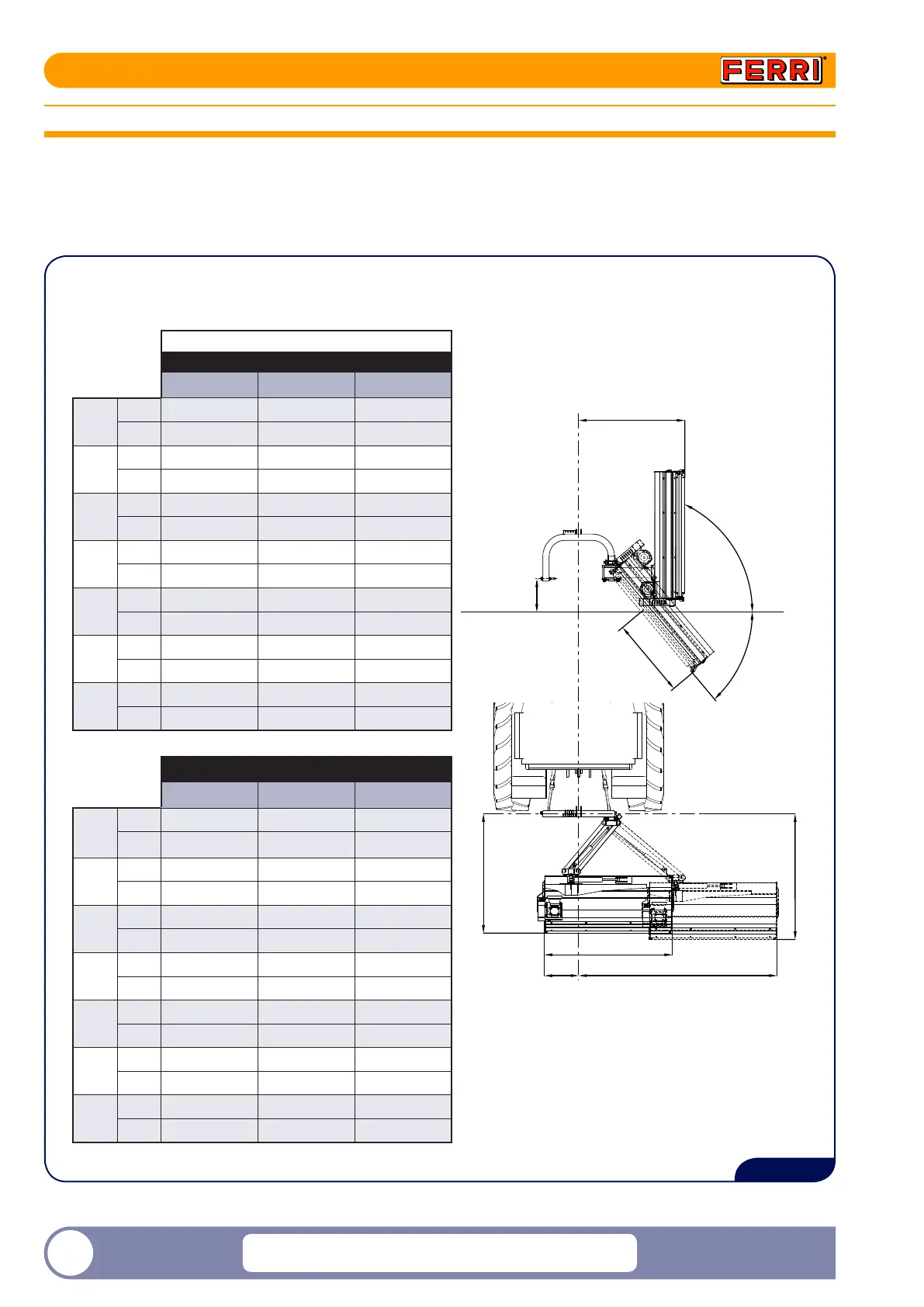

FERRI ZMT - Radius of Work

38
ZMT-ZMTE
Rev. 5.1
TECHNICAL CHARACTERISTICS
3.5
03-Raggio di lavoro (ZMT-ZMTE)
TAB 2
ZMT
ZMT1600 ZMT1800 ZMT2000
A
m 1,64 1,84 2,04
ft 5’ 5” 6’ 0” 6’ 8”
B
m 2,22 2,42 2,62
ft 7’ 3” 7’ 11” 8’ 7”
C
m 1,86 1,92 1,92
ft 6’ 1” 6’ 4” 6’ 4”
D
m 0,55 0,55 0,55
ft 1’ 10” 1’ 10” 1’ 10”
E
m 1,97 2,03 2,03
ft 6’ 6” 6’ 8” 6’ 8”
I
m 1,36 1,38 1,38
ft 4’ 6” 4’ 6” 4’ 6”
L
m 0,86 1,11 1,31
ft 2’ 10” 3’ 8” 3’ 8”
ZMTE
ZMTE1600 ZMTE1800 ZMTE2000
A
m 1,64 1,84 2,04
ft 5’ 5” 6’ 0” 6’ 8”
B
m 2,80 3,00 3,20
ft 9’ 2” 9’ 10” 10’ 6”
C
m 1,80 1,86 1,86
ft 5’ 11” 6’ 1” 6’ 1”
D
m 0,22 0,22 0,22
ft 0’ 8-0,66” 0’ 8-0,66” 0’ 8-0,66”
E
m 1,92 1,97 1,97
ft 6’ 4” 6’ 6” 6’ 6”
I
m 1,65 1,66 1,66
ft 5’ 5” 5’ 5” 5’ 5”
L
m 1,23 1,48 1,68
ft 4’ 0” 4’ 10” 5’ 6”
I
90°
45°
L
C
D
E
A
B
400
3.7 Radiusofwork
The data relating to the width of cut covered by the machine are provided below.
The measurements may vary depending on the ail head and its fastening position.
