gefran VDI100 Series User Manual

inverter reconnects.
• Wen 07-04=(1) and the external run is set (00-02/ 00-03=1),
If the operation switch is not conducted at power up, the inverter is not able to start and the warning signal
ofSTP1 falshes. It is required to turn off the operation switch rst and the delay time of direct start at power up
is completed. Then make it be conducted to start th inverter.
• Lorsque 07-04=(0) et que le cycle externe est réglé sur (00-02/ 00-03=1),
Si l’interrupteur de fonctionnement est activé lors de la mise sous tension, l’inverseur démarrera automatique-
ment. Il est conseillé de désactiver les interrupteurs d’alimentation et de fonctionnement en cas de panne de
courant, pour éviter tout dommage corporel ou matériel lors de la reconnexion de l’inverseur.
• Lorsque 07-04=(1) et que le cycle externe est réglé sur (00-02/ 00-03=1),
Si l’interrupteur de fonctionnement n’est pas activé lors de la mise sous tension, l’inverseur ne pourra pas
démarrer et le témoin d’avertissement STP1 clignotera. Il est nécessaire de désactiver d’abord l’interrupteur de
fonctionnement et d’attendre la n du temps de retard du démarrage direct lors de la mise sous tension. Ensui-
te, réactiver l’interrupteur pour mettre l’inverseur en marche.

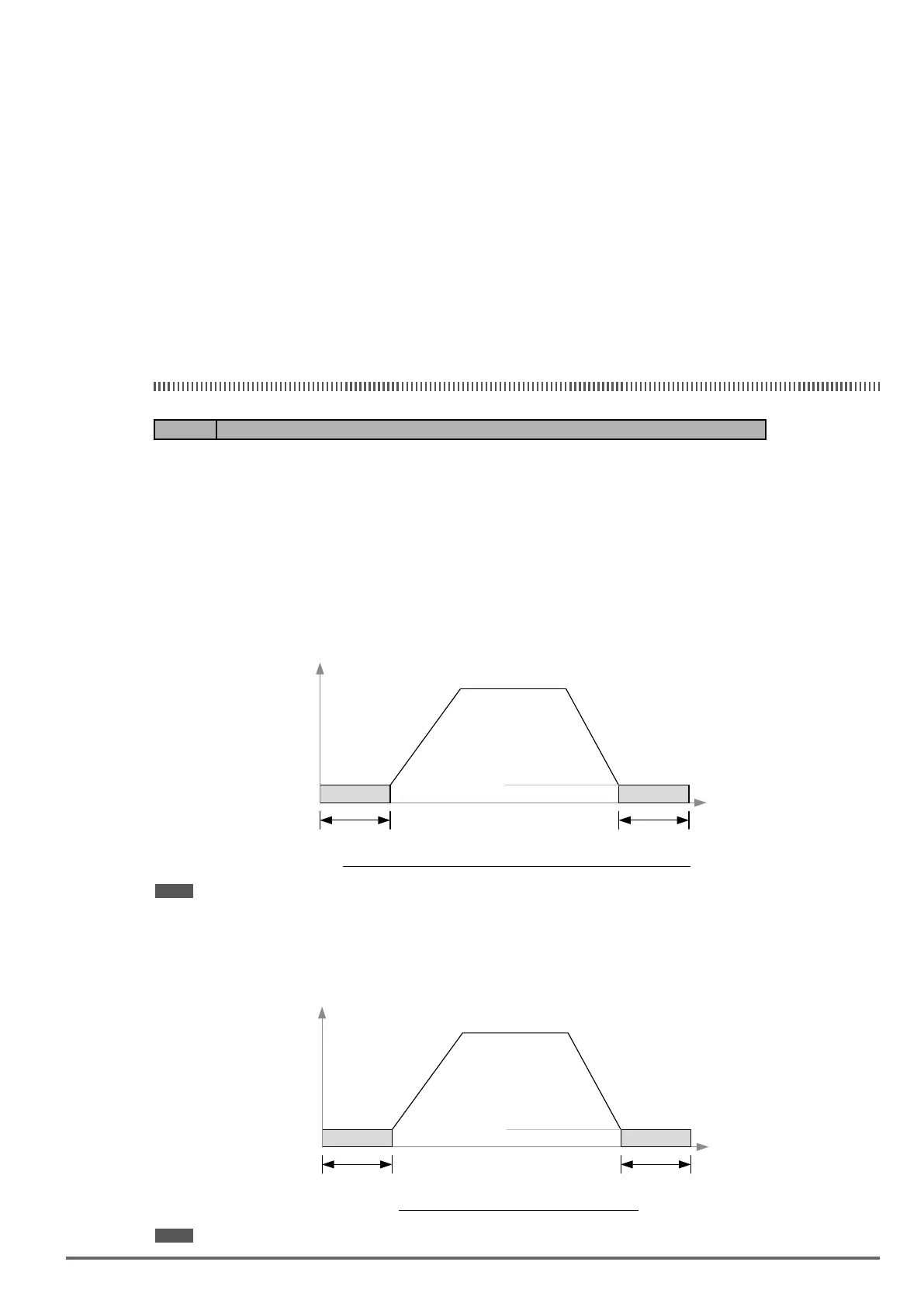

Code Parameter Name / Range
07-06 DC injection braking starting frequency
0.0~10.0 Hz
The braking act according to the different control modes, please refer to the following descriptions:
1.Control mode: VF, VF+PG, SLV and SLV2 (00-00 = 0,1,2,6)
It start DC injection braking by the time 07-16. Deceleration to stop is according to 07-06 and 07-08. When
output frequency is lower than 07-06 in deceleration time, It start DC injection braking by the time 07-08.
07 - 16 07 - 08
07 - 06 (Braking start
frequency)
Or 01 - 08 (Fmin)
DC
injection
braking
DC
injection
braking
Output
frequency
Time
Figure4.4.57aVF,VF+PG,,SLVandSLV2DCinjectionbraking
Note: When 07-06<01-08, It start DC injection braking by the setting frequency (01-08).
2. Control mode: PMSLV (00-00=5)
It start short-circuit braking by the time 07-34. Deceleration to stop is according to 07-06 and 07-35. When out-
put frequency is lower than 07-06 in deceleration time, It start short-circuit braking by the time 07-35.
07 - 34 07 - 35
07 - 06 (Braking start
frequency)
Or 01 - 08 (Fmin)
short-
circuit
breaking
short-
circuit
breaking
Output
frequency
Time
Figure4.4.57bPMSLVshort-circuitbraking
Note: When 07-06<01-08, It start short-circuit braking by the setting frequency (01-08).
VDI100 • Instruction manual 191
