106
Mode d‘emploi
Servomécanisme électrique Types EA15-250
6.2 Ajustement des positions de fin de course
Les positions de fin de course du servomécanisme ont été préréglées au départ de l‘usine sur un angle de manœuvre de 90°. Après
un montage sur le site du client ou après des travaux de réparation, un réajustement peut s‘avérer nécessaire.

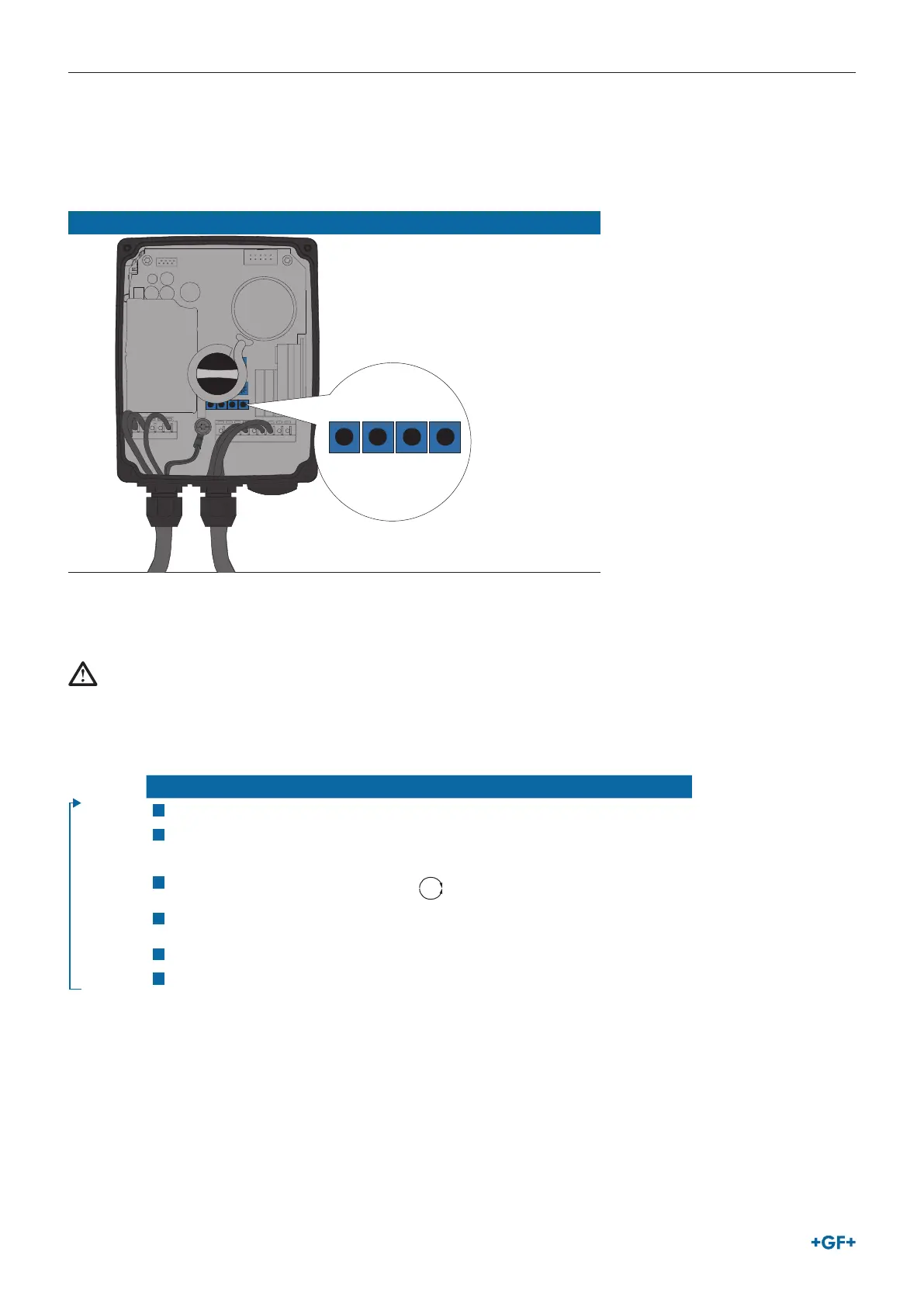

Les positions de fin de course peuvent se régler via les 4 boutons de commande sur la platine de base.
Boutons
SET STORE CCW CW
Buttons
1. Ouvrir le couvercle. Pour ce faire, desserrer 4 vis (Torx, taille 20).
2. Raccorder le servomécanisme à la tension d`alimentation et le laisser tourner jusqu'à ce qu'une position de fin de course sois
atteinte.
REMARQUE!
Si une position de fin de course n‘est pas atteinte, au bout de 2 min., le servomécanisme s‘éteint de lui-même et déclenche un mes-
sage d‘erreur.
Réglage des positions finales
Étape Appuyer sur le bouton Indication de position
Répéter pour chaque position
1.
SET* >3 s Clignotement bleu
2.
SET* Jusqu’à la couleur
Hasta color
Bleu/Rouge = OUVERT
Bleu/Vert = FERMÉ
Bleu/Blanc = MILIEU
3.
CW
CCW
Jusqu’à la position
finale
CW
CCW
4.
STORE Brièvement Couleur de la position
5.
Vérifiez la couleur de l’indication de position
6.
Position suivante, appuyez sur SET dans les 10s.
*EA25-250
3. Répéter cette opération jusqu'à ce que toutes les positions souhaitées soient ajustées.
4. Monter le couvercle et le fixer avec les 4 vis.
