GF EA25 - Structure et Fonctionnement

88
Mode d‘emploi
Servomécanisme électrique Types EA15-250

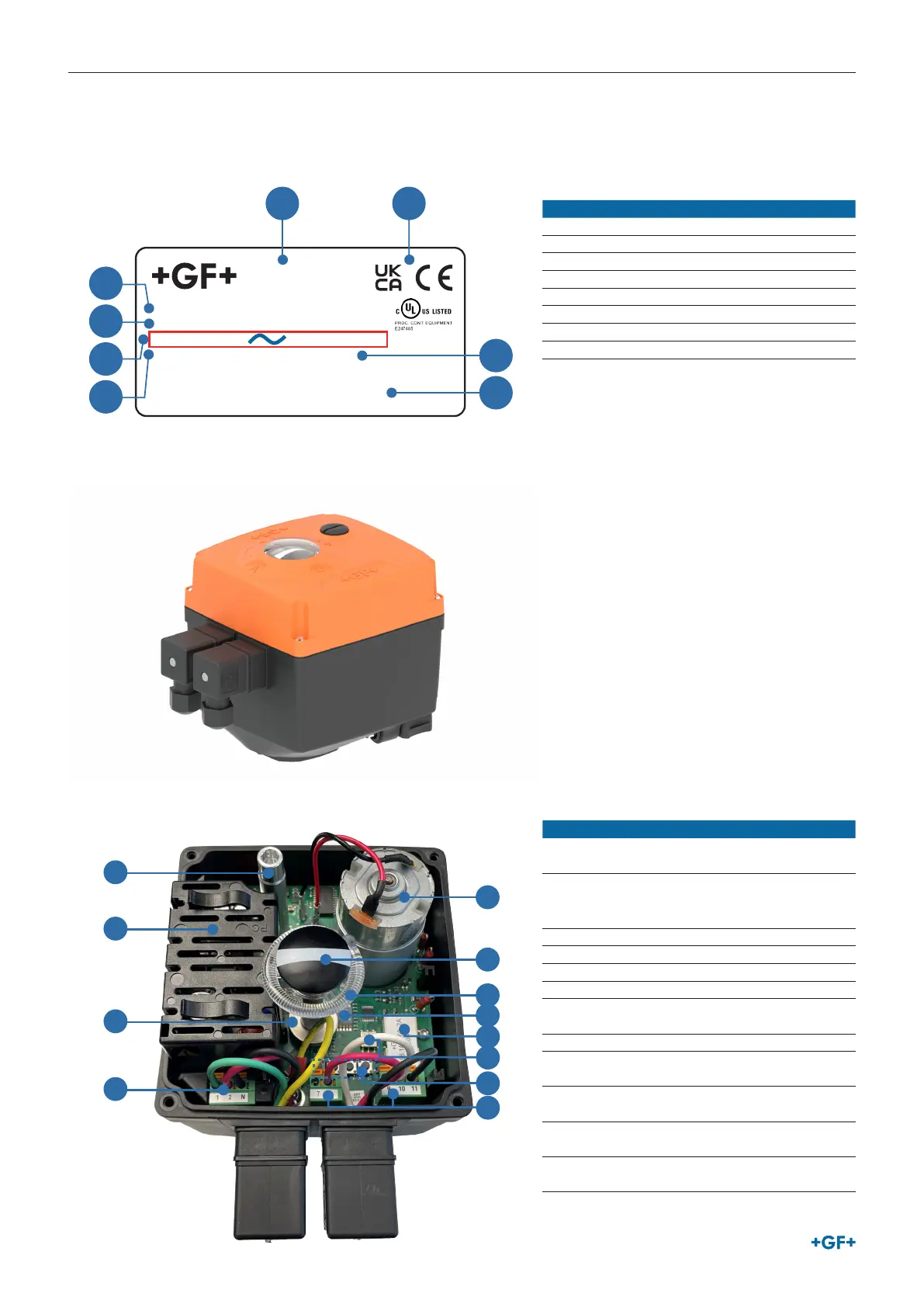

3.5 Structure et fonctionnement
3.5.1 Identification
Type EA25
198153182
PP-GF
100-230V
ED 100%
2 00000000 000
www.gfps.com
IP68
198151300
50/60Hz
40VA
1
6
2
3
4
5
8
7
N° Désignation
1 Plaquette signalétique (par ex. EA25)
2 Numéro de module
3 Matériau du boîtier
4 Tension nominale
5 Durée sous tension/degré de protection
6 Puissance nominale
7 Numéro de série
8 Homologations & identification CE
3.5.2 Structure EA15
5
6
7
8
1
2
3
4
9
10
11
12
Pos. Designation
1 Arbre pour actionnement de la commande
manuelle de secours
2 Unité d'alimentation électrique équipée
d'une protection contre les contacts
accidentels
3 Détection numérique de la position
4 Activation pour position OUVERT/FERMÉ
5 Moteur à courant continu
6 Indication de position optique
7 Conducteur optique pour message d'état
en retour LED
8 Acheur de défauts à 7 segments
9 Relais pour retour d'information
OUVERT/FERMÉ
10 Élément chauant (régulateur de seuil de
température)
11 Bouton de commande pour ajuster les fins
de course
12 Bornier pour le raccordement du retour
d'information
