Mode d‘emploi
Servomécanisme électrique Types EA15-250
3.6 Fonctionnement
Avec l‘application de la tension, le servomécanisme passe de la position « OUVERT » à la position « FERMÉ ». En commutant la
tension sur l‘autre entrée, le servomécanisme passe de la position « FERMÉ » à la position « OUVERT ».
Les positions de fin de course sont réglées au départ de l‘usine sur 0 et 90°. En plus pour types EA25-250, il est également
possible de procéder à l‘apprentissage d‘une 3e position (INTERMÉDIARE) se trouvant entre la position OUVERT et la position
FERMÉ. Cette position n‘est pas aectée au départ de l‘usine.
Les positions de fin de course et la position intermédiaire peuvent être modifiées ultérieurement via les boutons de commande
Ajustement des fins de course, voir chapitre « Ajustement des positions de fin de course».
3.6.1 Indicateur de position
L‘indicateur de position indique la position de la vanne. Les positions de la vanne peuvent être relevées lorsque le couvercle est
monté.
REMARQUE!
Les servomécanismes GF sont toujours livrés en position « OUVERTS ».

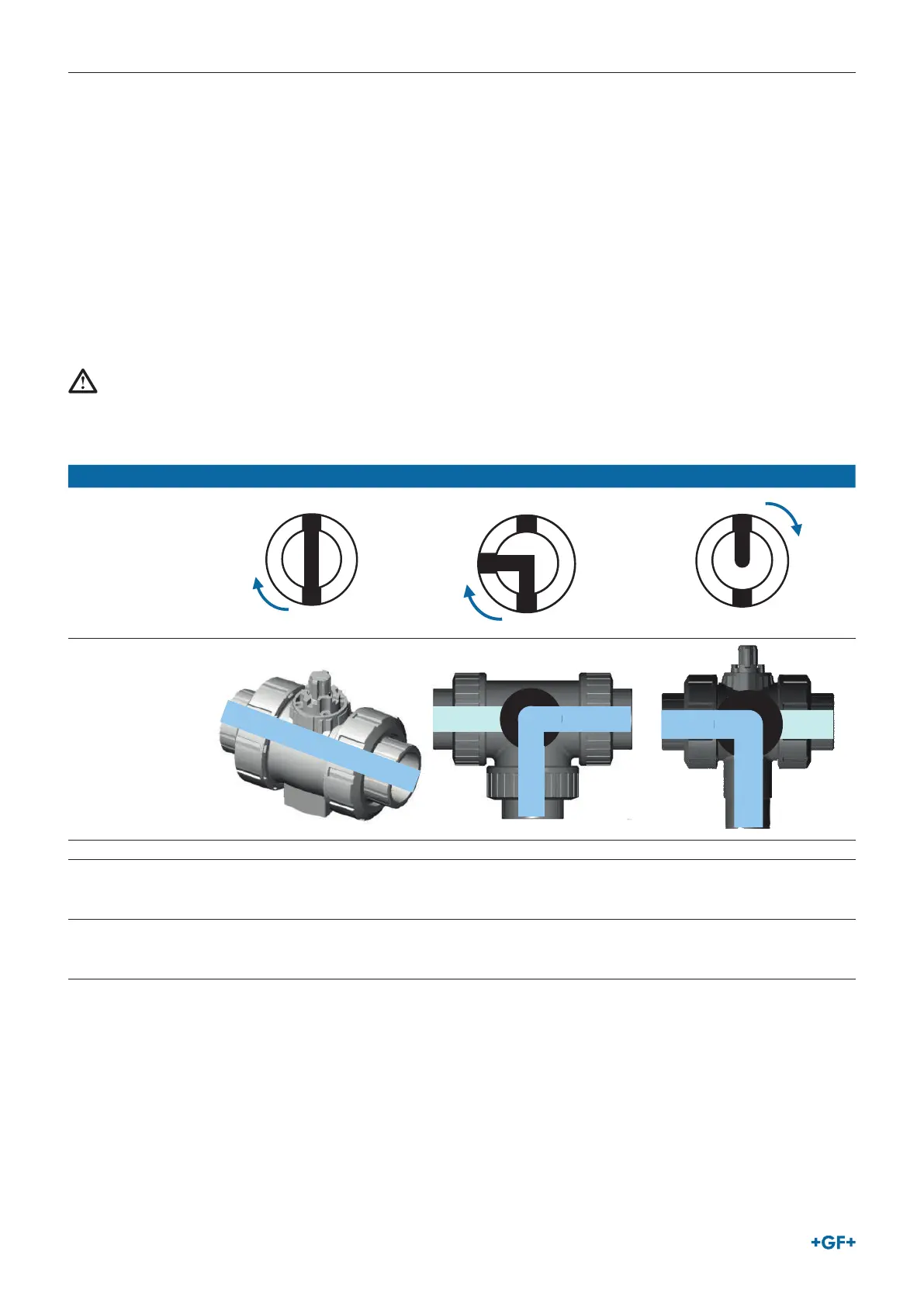

Lorsque le couvercle est monté, le schéma suivant est visible (exemple : vanne à bille) :
2 voies 3 voies à l'horizontale (L)* 3 voies à la verticale (L)*
Schéma Indicateur de
position position de la
vanne 1
DC
A
B
DC
A
B
DC
A
B
Fonction vanne
A
B
C
D
B
C
A
Angle de manœuvre 0° - 90° 0° - 90° 0° - 180°
Position de la vanne 1 A-B
(OUVERTE) voir schéma
A–C
débit côté droit, sortie à l'avant)
voir schéma
A–C
(débit côté gauche, sortie en bas)
voir schéma
Position de la vanne 2 C-D
(FERMÉE)
B–C
débit côté gauche, sortie en bas)
voir schéma
A–C
(débit côté droit, sortie en bas)
voir schéma
*EA25-250
