Instrucciones de uso
Servomecanismo eléctrico Tipos EA15-250
4.2 Preparación y montaje
1. Además de estas instrucciones de funcionamiento, revise también las especificaciones del fabricante de la válvula.
2. Antes de la instalación, compare los datos técnicos del actuador con los de la unidad de control y los de la válvula. Instale el
actuador solo si los datos coinciden.
3. Compruebe que los enchufes y los terminales no estén dañados antes de la instalación.
4. Asegúrese de que no se utilicen componentes dañados.
5. Para montar el actuador en la válvula, vea las instrucciones de instalación de la válvula manual correspondiente.

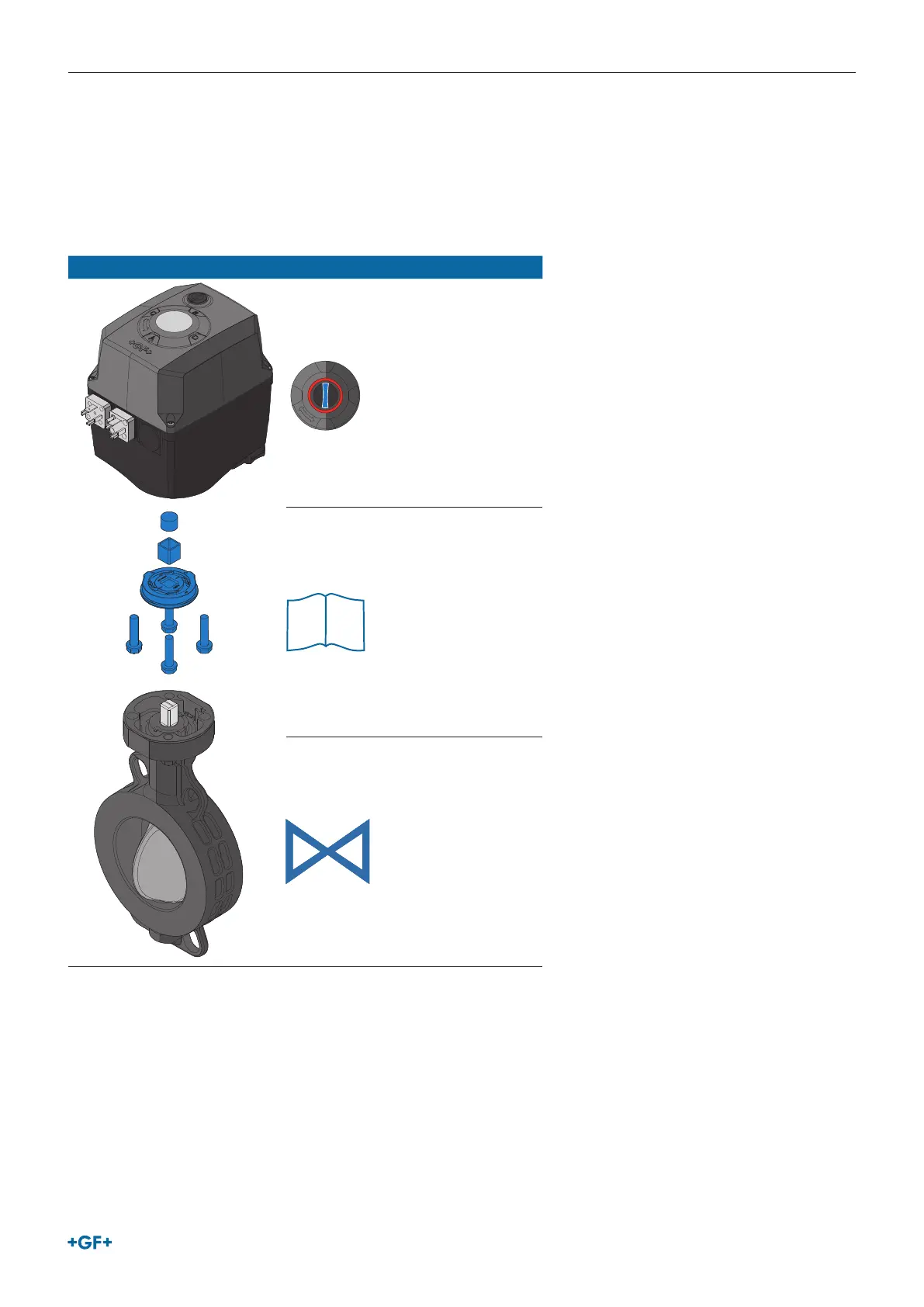

Resumen Descripción
A
B
C D
Actuador en posición
ABIERTA (Indicador de
posición A-B)
i
Empalme de brida F05 o
F07
Ensamblaje según el
manual de
instrucciones ¨Válvula
actuada¨
Válvula en posición
ABIERTA
6. Requiere interruptores externos en todos los cables vivos:
•
Corriente nominal: máx. 16 A,
•
Curva de liberación: C
•
Cumplimiento de normas: cUL 489, CSA C22.2 nº 5.1, IEC 60947-2-2
•
El fusible/disyuntor debe colocarse en Fase (P) y en Neutro (N).
