Instrucciones de uso
Servomecanismo eléctrico Tipos EA15-250
6.2 Ajustar las posiciones finales
Las posiciones finales del actuador han sido preajustadas en fábrica a un ángulo de ajuste de 90°. Tras el montaje por parte del
cliente o después de una reparación, puede ser necesario un reajuste.

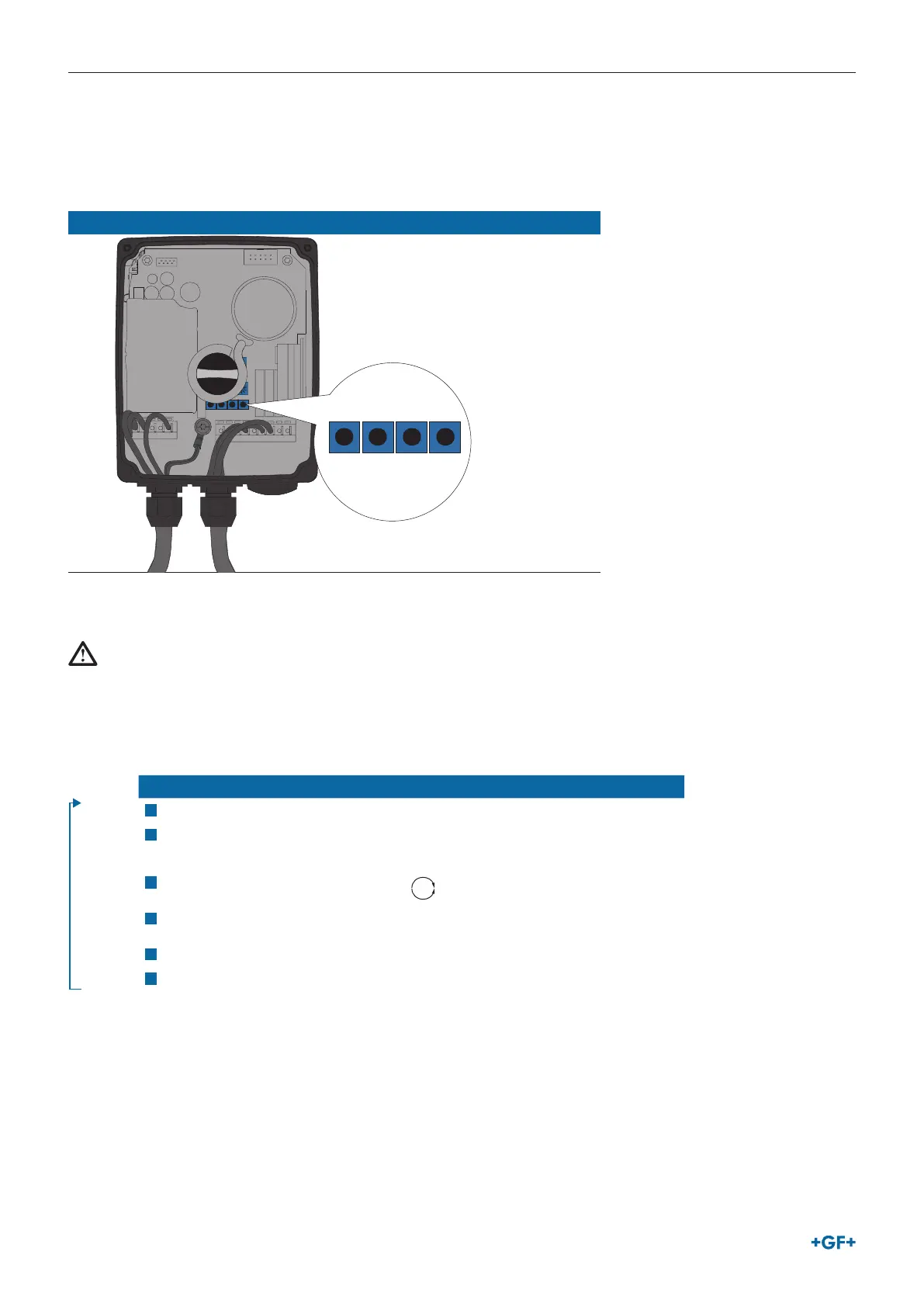

Las posiciones finales pueden ajustarse a través de los 4 botones de mando de la placa base.
Botones
SET STORE CCW CW
Buttons
1. Abra la tapa. Para ello, afloje los 4 tornillos (llave tamaño 20).
2. Conecte el actuador a la tensión nominal y déjelo girar hasta alcanzar la posición final.
¡¡AVISO!
Si no se alcanza una posición final, el accionamiento se desconecta automáticamente al cabo de 2 minutos y emite un mensaje de
fallo.
Ajuste de las posiciones finales
Paso Pulsar el botón Indicador de posición
Repetir para cada posición
1.
SET* >3 s Azul intermitente
2.
SET* Hasta color Azul/rojo=ABIERTO
Azul/verde=CERRADO
Azul/blanco=MEDIO
3.
CW
CCW
Hasta posición final
CW
CCW
4.
STORE Brevemente Color de posición
5.
Comprobar el color del indicador de posición
6.
Posición siguiente pulsar SET antes de 10 seg.
*EA25-250
3. Repita el proceso hasta ajustar todas las posiciones deseadas.
4. Coloque la tapa y fíjela con los 4 tornillos.
