Betriebsanleitung
Elektrische Stellantriebe Typ EA15-250
4.2 Vorbereitung und Montage
1. Zusätzlich zu dieser Betriebsanleitung auch die Herstellervorgaben des Ventilherstellers beachten.
2. Vor der Installation die technischen Daten des Antriebs mit denen der Steuerung und denen des Ventils vergleichen. Stellantrieb
nur installieren, wenn die Daten zueinander passen.
3. Vor der Installation Stecker und Klemmen auf mögliche Beschädigungen prüfen.
4. Sicherstellen, dass keine beschädigten Bauteile verwendet werden.
5. Stellantrieb auf das Ventil montieren, siehe Montageanleitung des jeweiligen Handventils.

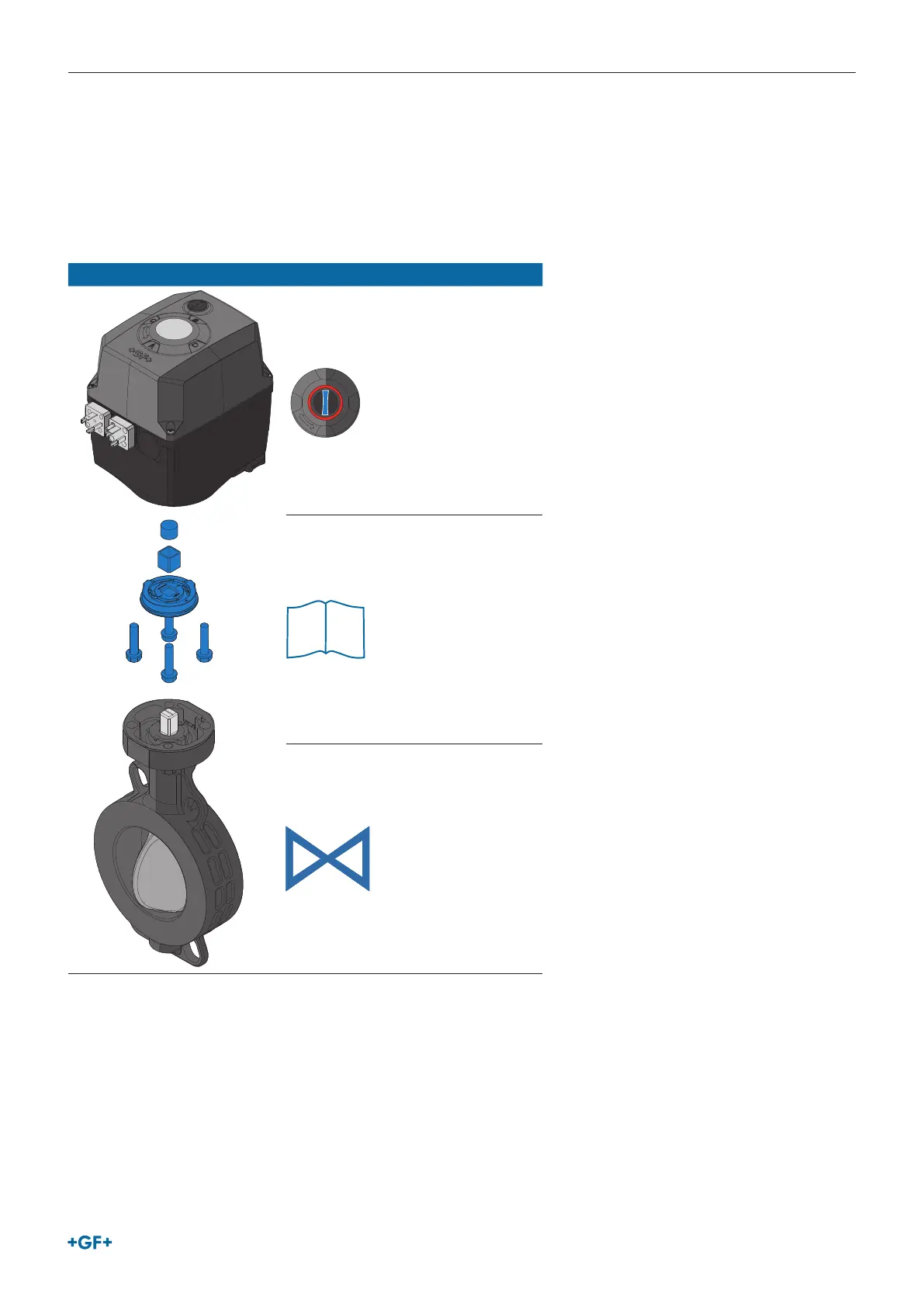

Übersicht Beschreibung
A
B
C D
Antrieb in Position AUF
(Stellungsanzeige A-B)
i
Flanschbild F05 oder F07
Montage gemäss Betriebs-
anleitung „Angetriebenes
Ventil“
Ventil in Position AUF
6. Erfordert externe Schalter an allen stromführenden Leitungen:
•
Nennstrom: max. 16A
•
Auslösekurve: C
•
Einhaltung von Standards: cUL 489, CSA C22.2 No. 5.1, IEC 60947-2-2
•
Die Sicherung / der Leistungsschalter muss in den Phasen (P) und Neutral (N) positioniert sein.
