52
Betriebsanleitung
Elektrische Stellantriebe Typ EA15-250
3.6 Funktionsweise
Der Antrieb fährt durch Anlegen der Spannung von der AUF Position in die ZU Position. Durch Umschalten der Spannung auf den
anderen Eingang fährt der Antrieb von der ZU Position in die AUF Position.
Die Endpositionen sind ab Werk auf 0 und 90° eingestellt. Zusätzlich kann bei den Typen EA25-250 eine beliebige 3. Position
(MITTE) eingelernt werden, die zwischen der AUF Position und der ZU Position liegt. Diese Position ist ab Werk nicht belegt.
Endpositionen und Mittelstellung können nachträglich über die Bedientaster Endlagenjustierung verändert werden, siehe Kapitel
„Endpositionen justieren“.
3.6.1 Stellungsanzeige
Die Stellungsanzeige zeigt die Ventilposition an. Die Ventilposition kann am montierten Deckel abgelesen werden.
HINWEIS!
GF Stellantriebe werden immer in der AUF Position ausgeliefert.

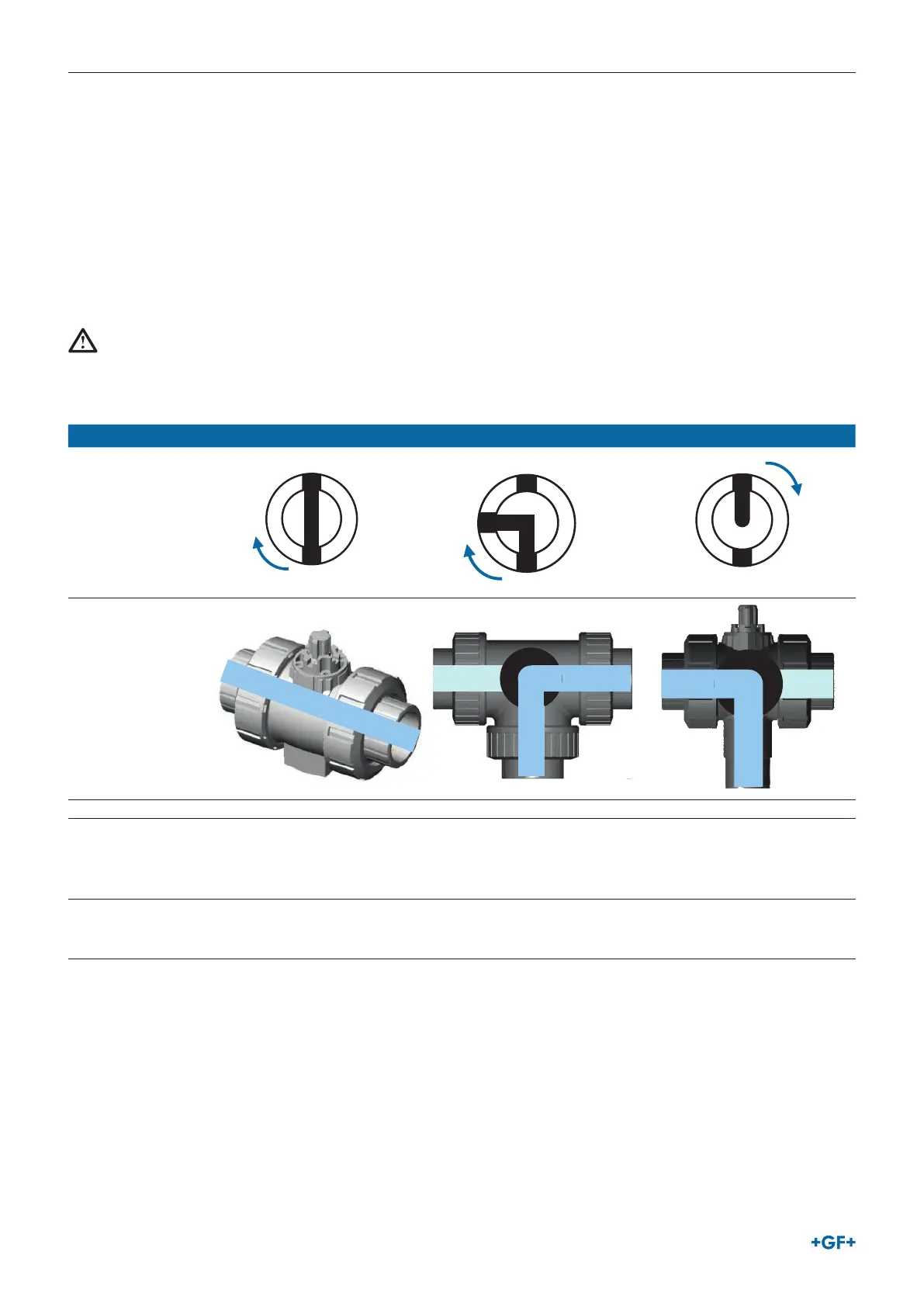

Bei montiertem Deckel ist folgendes Bild zu sehen (Beispiel: Kugelhahn):
2-Weg 3-Weg horizontal (L)* 3-Weg vertikal (L)*
Bild Stellungsan-
zeige Ventilstellung 1
DC
A
B
DC
A
B
DC
A
B
Funktion Ventil
A
B
C
D
B
C
A
Stellwinkel 0° - 90° 0° - 90° 0° - 180°
Ventilstellung 1 A-B
(AUF)
siehe Bild
A–C
(Durchfluss rechte Seite, Abgang
vorne)
siehe Bild
B-C
(Durchfluss linke Seite, Abgang
unten)
Siehe Bild
Ventilstellung 2 C-D
(ZU)
B–C
(Durchfluss linke Seite, Abgang
vorne)
A-C
(Durchfluss rechte Seite, Abgang
unten)
*EA25-250
