Betriebsanleitung
Elektrische Stellantriebe Typ EA15-250
3.6.2 LED-Statusrückmeldung
Die LED-Statusrückmeldung zeigt die Ventilpositionen und den aktuellen Status des Stellantriebs an.

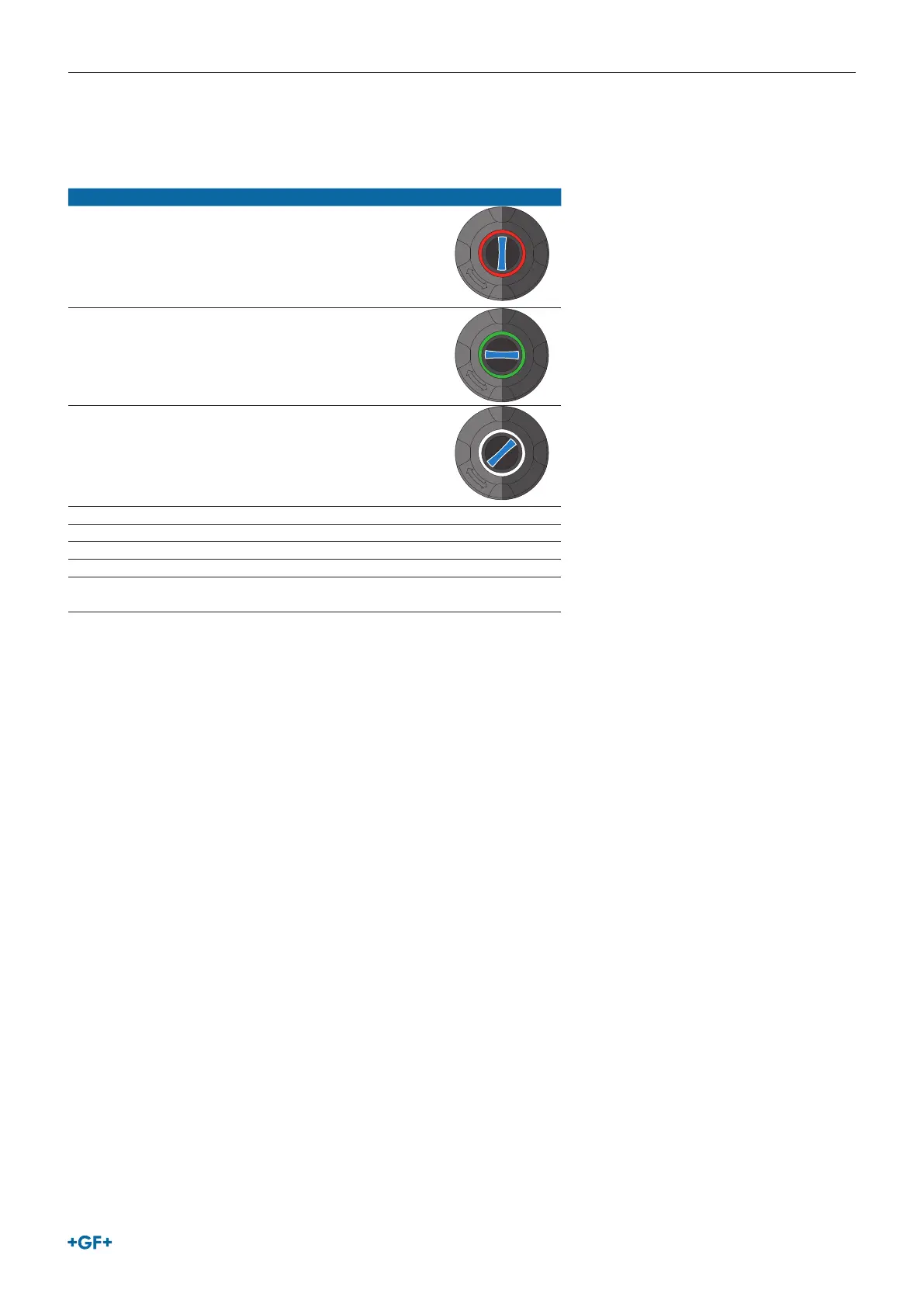

Folgende Tabelle zeigt die Farbzuordnung der LED:
Farbe Bedeutung
Rot AUF Position
A
B
C D
Grün ZU Position
A
B
C D
Weiss MITTE*
A
B
C D
Blinkt weiss Antrieb fährt
Blinkt gelb Störung
Blinkt blau Lernmodus
Grün/Gelb Sollwert erreicht (bei Stellungsregler)*
Türkis Justierfahrt / Bestätigung der Farbinver-
tierung
*EA25-250
Diese Zuordnungen gelten auch, wenn die Farbzuordnung später invertiert werden.
Sollte es der Anlagenstandard erfordern, dass die Farbzuordnung invertiert wird, kann dies vom Kunden nachträglich eingestellt
werden, siehe Kapitel „LED-Farbzuordnung invertieren“.
