54
Betriebsanleitung
Elektrische Stellantriebe Typ EA15-250

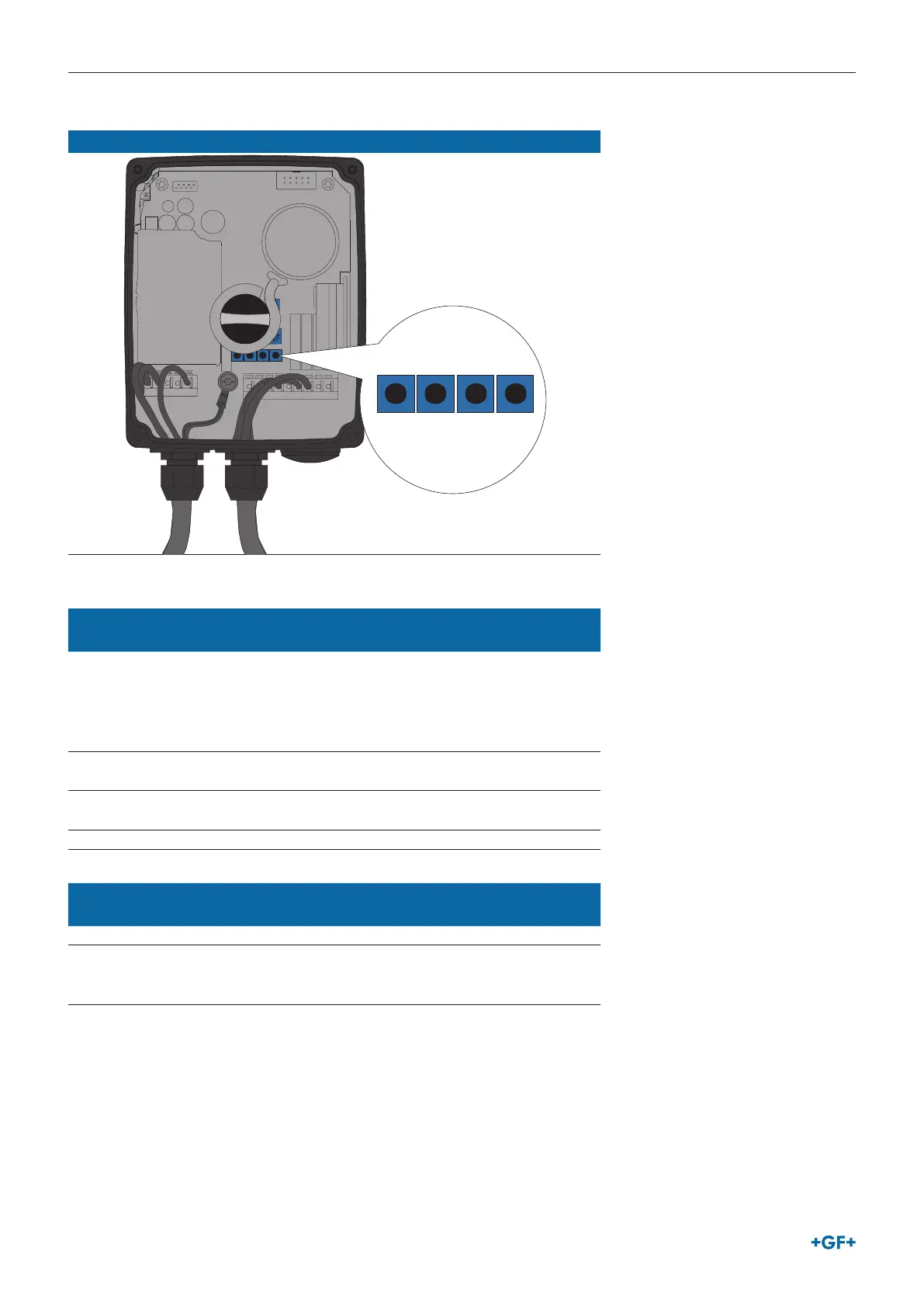

3.6.3 Bedientaster Endlagenjustierung
Bedientaster
SET STORE CCW CW
Buttons
Die folgende Tabelle beschreibt die Funktionen der oben abgebildeten Tasten:
Taste Justiermodus („SET“-Tas-
te wurde ~3 s gedrückt)
Fehlermodus LED blinkt gelb
SET Taste drücken bis Farbe der
LED leuchtet, deren
zugeordnete Position
geändert werden soll (Bsp.
Grün = ZU)
Fehler quittieren (Anstelle
stromlos schalten)
STORE Speichern der angefahrenen
Position
CCW Gegen den Uhrzeigersinn
bewegen
CW Im Uhrzeigersinn bewegen
Die folgende Tabelle beschreibt die Funktionen der Tastenkombinationen:
Tastenkombination
(~3s drücken)
Funktion Aktion
SET + CCW LED-Farbzuordnung Farben invertieren
SET + CW Werksreset Antrieb wird auf die im Werk
vorjustierten Werte eingestellt,
Positionen werden gelöscht
