50
Betriebsanleitung
Elektrische Stellantriebe Typ EA15-250

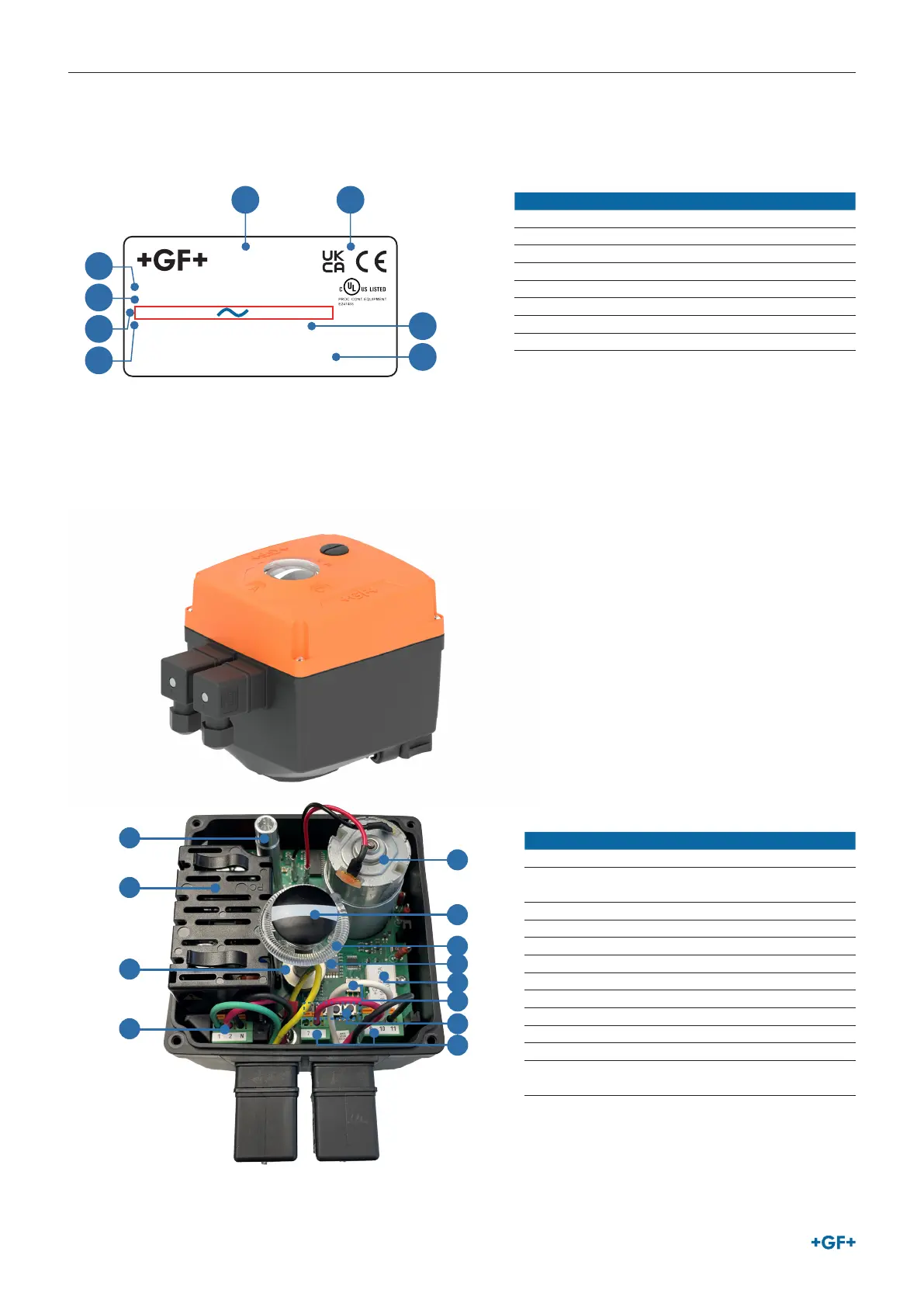

3.5 Aufbau und Funktion
3.5.1 Identifikation
Type EA25
198153182
PP-GF
100-230V
ED 100%
2 00000000 000
www.gfps.com
IP68
198151300
50/60Hz
40VA
1
6
2
3
4
5
8
7
Pos. Name
1 Typenschild (z. B. EA25)
2 Baugruppennummer
3 Gehäusewerksto
4 Spannungsart
5 Einschaltdauer/Schutzart/-klasse
6 Nennleistung
7 Seriennummer
8 Zulassungen & CE-Kennzeichen
3.5.2 Aufbau EA15
5
6
7
8
1
2
3
4
9
10
11
12
Pos. Name
1 Welle für Handnotbetätigung
2 Elektrische Versorgungseinheit mit montier-
tem Berührschutz
3 Digitale Positionserfassung
4 Ansteuerung für Position AUF/ZU
5 Gleichstrommotor
6 Optische Stellungsanzeige
7 Lichtleiter für LED Statusrückmeldung
8 7-Segment Fehleranzeige
9 Relais für Rückmeldung AUF/ZU
10 Heizelement (Temperaturschwellenregler)
11 Bedientaster zur Endlagenjustierung
12 Klemmblock zum Anschluss der Rückmel-
dung
