Instrucciones de uso
Servomecanismo eléctrico Tipos EA15-250

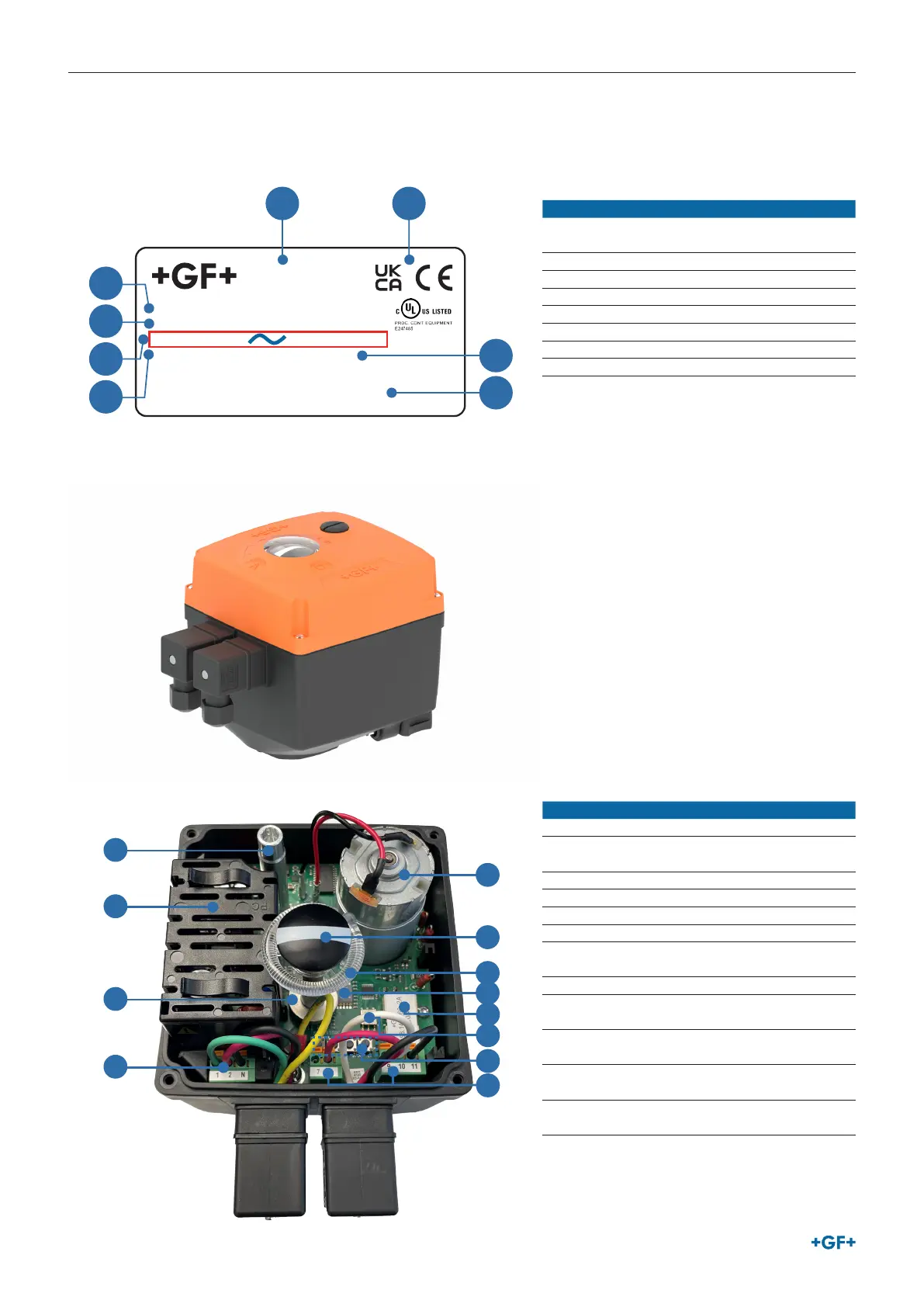

3.5 Estructura y función
3.5.1 Identificación
Type EA25
198153182
PP-GF
100-230V
ED 100%
2 00000000 000
www.gfps.com
IP68
198151300
50/60Hz
40VA
1
6
2
3
4
5
8
7
N° Désignation
1 Placa de características (por ejemplo,
EA25)
2 Número de montaje
3 Material de la carcasa
4 Tipo de tensión
5 Ciclo de trabajo/tipo de protección/clase
6 Potencia nominal
7 Número de serie
8 Homologaciones y sello CE
3.5.2 Estructura EA15
5
6
7
8
1
2
3
4
9
10
11
12
Pos. Designation
1 Eje de accionamiento manual
2 Unidad de alimentación eléctrica con
protección táctil montada
3 Detección digital de la posición
4 Control de posición ABIERTO/CERRADO
5 Motor CC
6 Indicador óptico de posición
7 Guía de luz para la retroalimentación del
estado de los LEDs
8 Pantalla de error de 7 segmentos
9 Relé de retroalimentación
ABIERTO/CERRADO/MEDIO
10 Elemento calefactor (regulador de la
temperatura)
11 Botón de operación para el ajuste de la
posición final
12 Bloque de terminales para conectar la
retroalimentación
