68
Betriebsanleitung
Elektrische Stellantriebe Typ EA15-250
6.2 Endpositionen justieren
Die Endpositionen des Stellantriebs wurden im Werk auf einen Stellwinkel von 90° voreingestellt. Nach einer kundenseitigen Mon-
tage oder nach Reparaturarbeiten kann eine Nachjustierung notwendig sein.

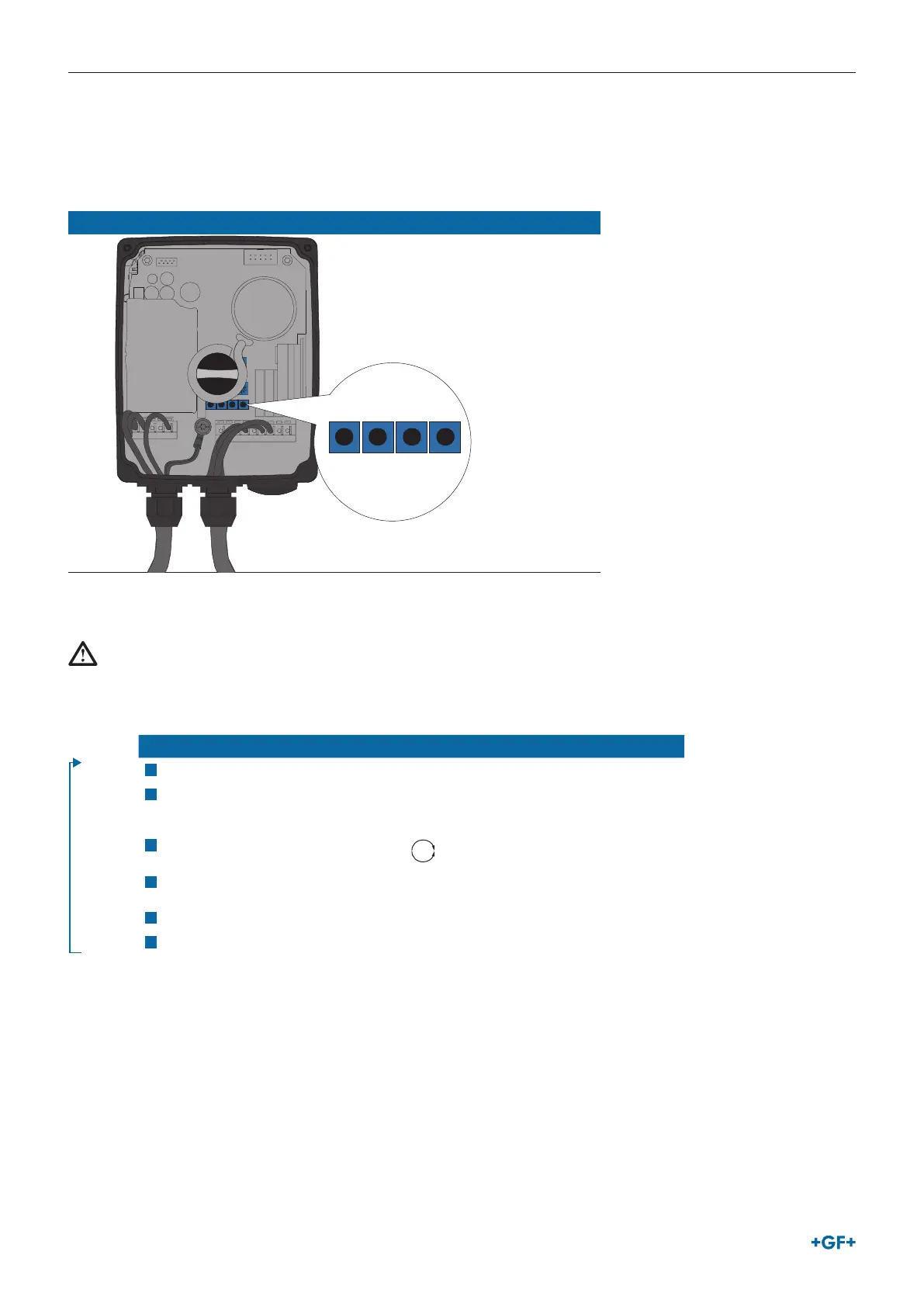

Die Endpositionen können über die 4 Bedientaster auf der Basisplatine eingestellt werden.
Bedientaster
SET STORE CCW CW
Buttons
1. Deckel önen. Dazu die 4 Schrauben lösen (Torx Grösse 20).
2. Stellantrieb an Nennspannung anschliessen und drehen lassen, bis eine Endposition erreicht ist.
HINWEIS!
Wenn eine Endposition nicht erreicht wird, schaltet der Antrieb nach 2 min. selbständig ab und gibt eine Störmeldung aus.
Vorgang Endlagen justieren:
Schritt Taste betätigen Positionsanzeige
Für jede Position wiederholen
1.
SET* >3 s Blaues Blinken
2.
SET* Bis Farbe Rot=AUF
Blau/Grün=ZU
Blau/Weiss=MITTE*
3.
CW
CCW
Bis Endlage
CW
CCW
4.
STORE Kurz Farbe Position
5.
Positionsanzeige Farbe prüfen
6.
Nächste Position SET innerhalb 10 Sek. drücken.
*EA25-250
3. Diesen Vorgang wiederholen, bis alle gewünschten Positionen justiert sind.
4. Deckel montieren und mit den 4 Schrauben befestigen.
