Mode d‘emploi
Servomécanisme électrique Types EA15-250

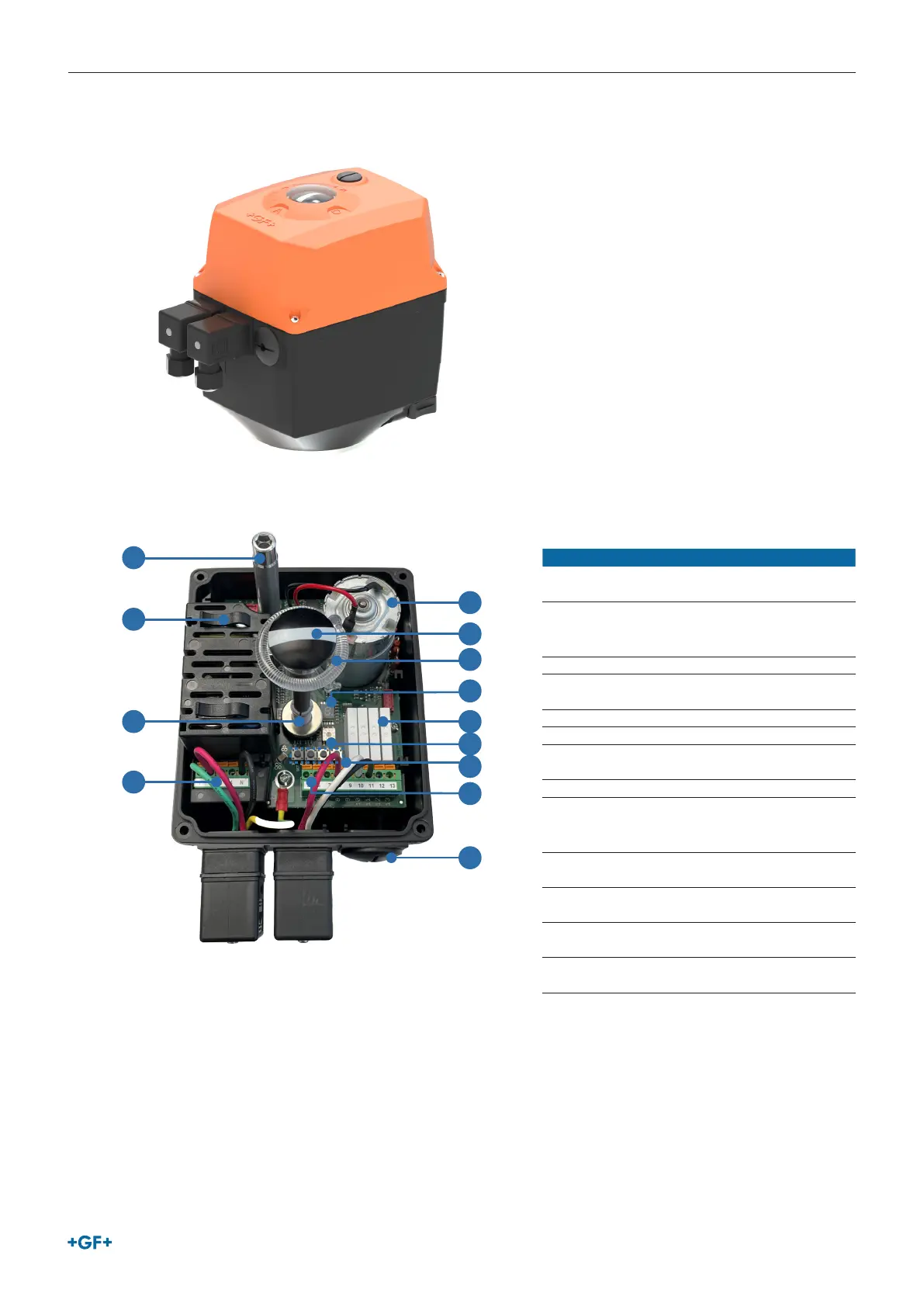

3.5.3 Structure EA25-250
5
6
7
8
9
10
11
12
13
4
3
1
2
Pos. Designation
1 Arbre pour actionnement de la commande
manuelle de secours
2 Unité d'alimentation électrique équipée
d'une protection contre les contacts
accidentels
3 Détection numérique de la position
4 Activation pour position OUVERT/FERMÉ/
INTERMÉDIAIRE
5 Moteur à courant continu
6 Indication de position optique
7 Conducteur optique pour message d'état
en retour LED
8 Acheur de défauts à 7 segments
9 Relais pour retour d'information
OUVERT/FERMÉ/INTERMÉDIAIRE/État
opérationnel
10 Élément chauant (régulateur de seuil de
température)
11 Bouton de commande pour ajuster les fins
de course
12 Bornier pour le raccordement du retour
d'information
13 Possibilité de raccordement pour con-
necteurs DIN ou douille passe-câble
