134
Instrucciones de uso
Servomecanismo eléctrico Tipos EA15-250

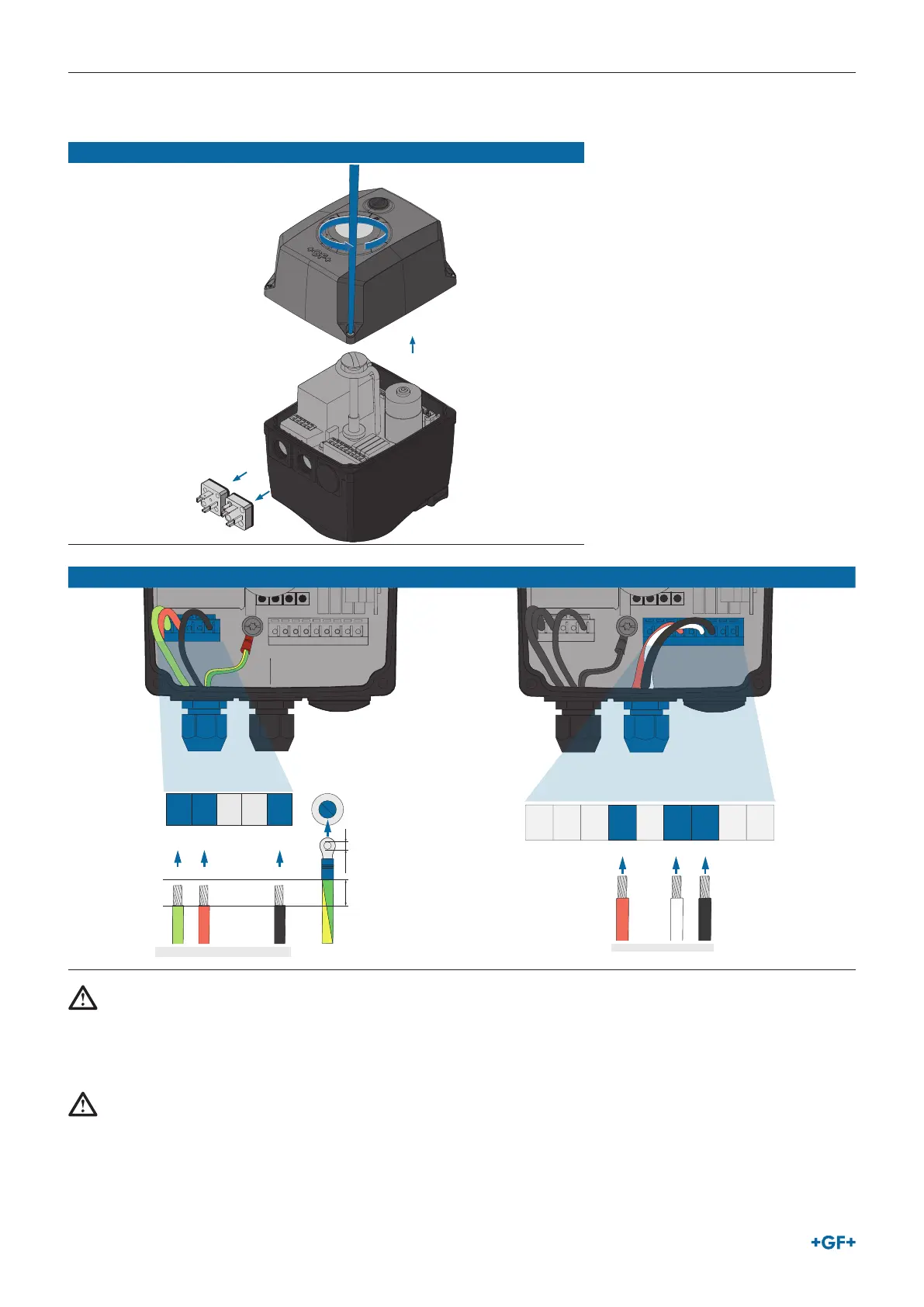

3.7.4 Tipo de conexión conector de cable
Vivienda abierta
Tipo de conexión conector de cable: conexión de alimentación Tipo de conexión conector de cable: respuesta de señal
AWG 18-16
IEC60364
Ø 0.5-1.5 mm
2
M = 1.5 Nm
Power connection terminals
1 2 3 4 N
OPEN CLOSE N
PE
+25mm
Ø5mm
OPEN CLOSE N
5 6 7 8 9 10111213
Standard wiring: NC
AWG 18-16
Signal feedback connection terminals
¡ADVERTENCIA!
Conecte el actuador con un cable abierto a través de los prensaestopas previstos.
► Conecte la puesta a tierra de protección (PE) prevista en la placa base.
► Utilice un terminal de anillo aislado adecuado que acepte cables de 0,5 - 1,5 mm2, con un diámetro de anillo de 0,5 cm.
¡¡AVISO!
La retroalimentación de posición se cablea como un contacto normalmente cerrado (NC). Sin embargo, también puede instalarse in
situ como contacto normalmente abierto (NO).
