Betriebsanleitung
Elektrische Stellantriebe Typ EA15-250

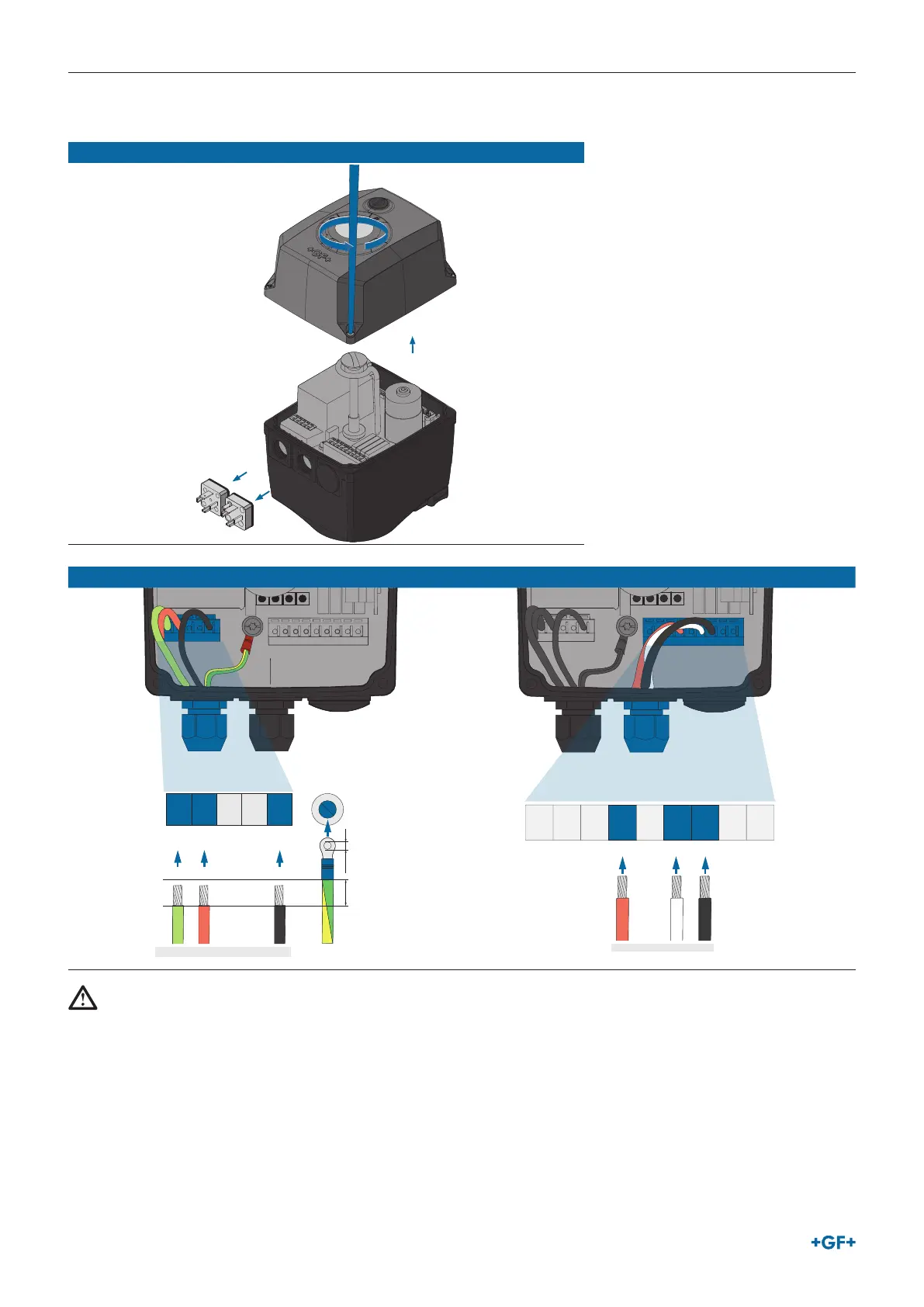

3.7.4 Anschlussvariante Kabelverschraubung
Gehäusedeckel önen
Anschlussvariante Kabelverschraubung: Stromanschluss Anschlussvariante Kabelverschraubung: Rückmeldung
AWG 18-16
IEC60364
Ø 0.5-1.5 mm
2
M = 1.5 Nm
Power connection terminals
1 2 3 4 N
OPEN CLOSE N
PE
+25mm
Ø5mm
OPEN CLOSE N
5 6 7 8 9 10111213
Standard wiring: NC
AWG 18-16
Signal feedback connection terminals
WARNUNG!
Verbinden des Stellglieds mit einem oenen Draht durch die mitgelieferten Kabelverschraubungen.
► Schliessen Sie die auf der Hauptplatine vorhandene Schutzerde (PE) an.
► Verwenden Sie eine geeignete isolierte Ringklemme, die 0,5 - 1,5 mm2 Drähte aufnimmt, Ringdurchmesser 0,5 cm.
