5

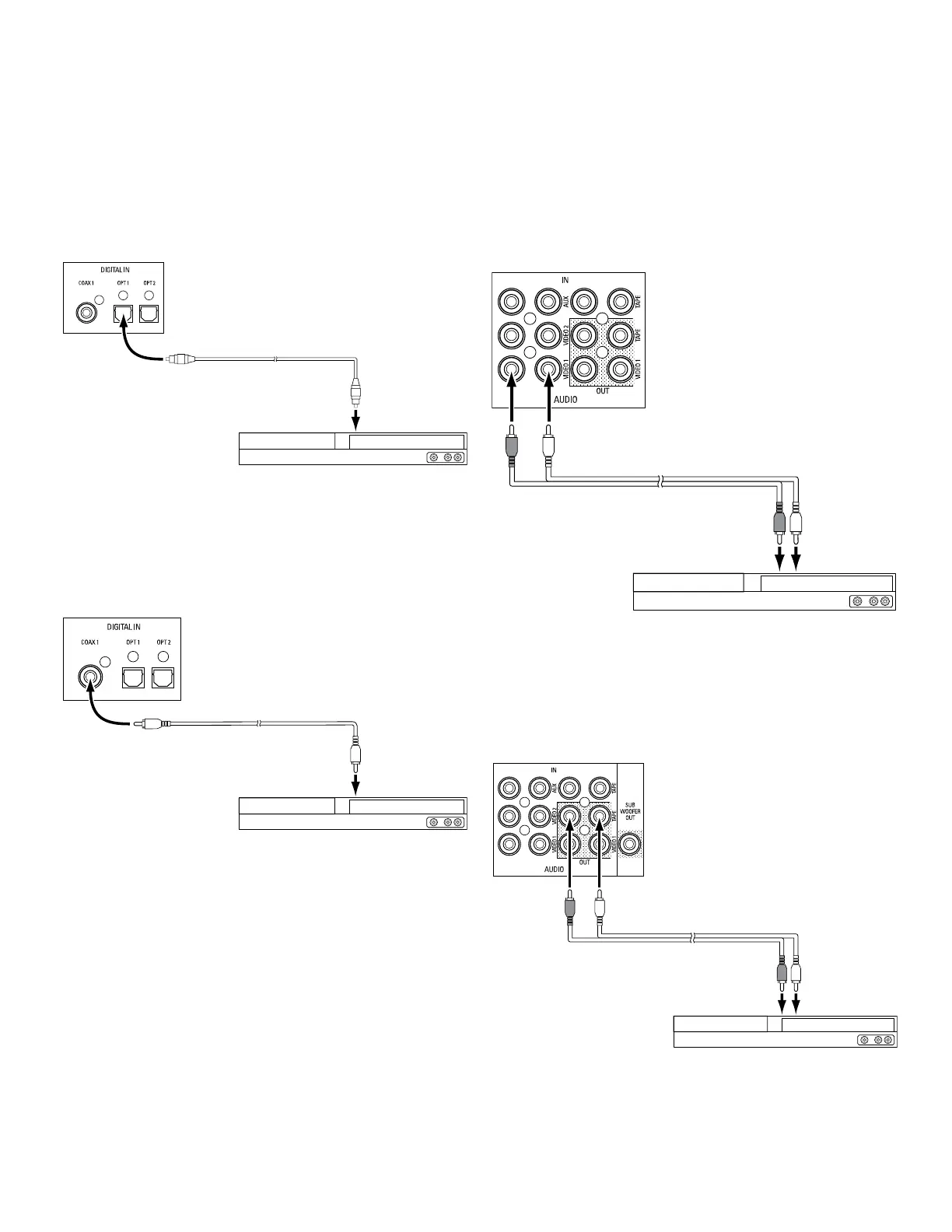

Устройства с оптическими цифровыми аудиовыходами
Если источники сигнала имеют оптические цифровые выходы, подключите их к
разъемам оптических цифровых аудиовыходов AVR.
К оптическому цифровому
аудиовыходу
Разъемы цифрового
аудиовыхода AVR
Источник оптического
сигнала
Оптический цифровой аудиокабель
(не входит в комплект)
Устройства с коаксиальными цифровыми аудиовыходами
Если источники сигнала имеют коаксиальные цифровые выходы, подключите их к
разъемам коаксиальных цифровых аудиовыходов AVR.
К коаксиальному
цифровому
аудиовыходу
Разъемы цифрового
аудиовыхода AVR
Источник коаксиального
сигнала
Коаксиальный цифровой аудиокабель
(не входит в комплект)
Аналоговые аудиоустройства
Выполняйте подключения аналоговых аудиоустройств, которые не имеют разъемов
HDMI или цифрового аудиовыхода. Если видеоустройства подключаются к
аудиовходам Video 1 или Video 2 AVR, необходимо также подключить композитный
видеовыход источника к соответствующему разъему композитного видеовыхода.
К стереофоническому
аналоговому
аудиовыходу
Разъемы аналогового
аудиосигнала AVR
Источник аналогового
сигнала
Стереофонический аудиокабель
(не входит в комплект)
Аудиомагнитофон
Подключайте входы аналогового аудиомагнитофона к разъемам аналогового
аудиовыхода Tape Out AVR. Вы можете записывать любой входящий аналоговый
аудиосигнал (кроме Tape In).
К стереофоническим
входам аналоговой
записи
Разъемы аналогового
аудиомагнитофона AVR
Устройство записи
аналогового сигнала
Стереофонический аудиокабель
(не входит в комплект)
5
Разъемы
Входные разъемы и кнопки источника
AVR 700, AVR 70, AVR 70C
