Harman Kardon AVR 70 Quick Start Guide

6
Подключения и настройка

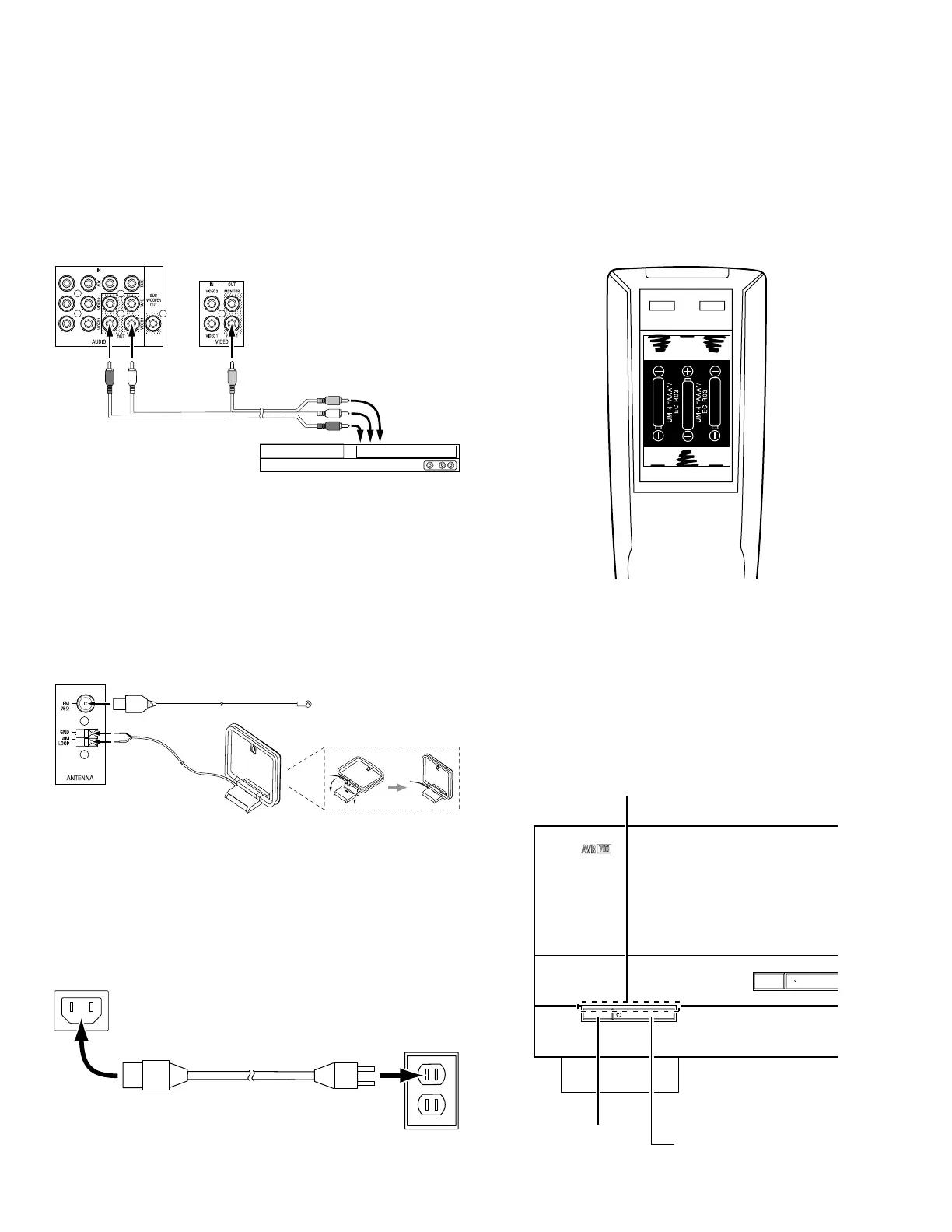

Видеомагнитофоны
Подключайте входной разъем видеосигнала аналогового видеомагнитофона к разъему
композитного видеовыхода Video 1 Out AVR, а его входные разъемы аудиосигнала
к разъемам аналогового аудиовхода Video 1 Out AVR. Вы можете записывать
композитный входной видеосигнал Video 2.
К аналоговым
аудио-/
видеовходам
Разъемы аналогового
аудиосигнала AVR
Аналоговое устройство
видеозаписи
Кабель аналогового
аудио-/видеосигнала
(не входит в комплект)
Разъемы композитного
видеовыхода AVR
Подключение радиоантенн
• Подключите FM-антенну из комплекта к разъему антенны AVR FM 75Ω. Для
оптимального приема сигнала оттяните FM-антенну максимально далеко.
• Согните и сложите основание AM-антенны из комплекта, как показано на рисунке,
и подключите провода антенны к разъемам AM и Gnd AVR. При необходимости
покрутите антенной, чтобы минимизировать фоновый шум.
AM-антенна
(входит в
комплект)
Основа для сгибания и складывания
Разъемы
антенны
AVR
FM-антенна
(входит в комплект)
Подключение к электросети
Подключите шнур питания к входному разъему питания AVR, а затем к рабочей
розетке переменного тока. ВАЖНО! Перед подключением шнура питания убедитесь,
что напряжение переменного тока, указанное на задней панели AVR, соответствует
напряжению, используемому в вашей стране.
Розетка
питания
Входной
разъем
питания AVR
Шнур питания
(входит в комплект)
Установка батарей в пульт дистанционного управления
Снимите крышку отсека для батарей пульта дистанционного управления, вставьте
три батареи типоразмера AAA из комплекта, как показано на иллюстрации, и
установите на место крышку отсека для батарей.
ПРИМЕЧАНИЕ. Снимите защитную пленку с передней панели AVR, чтобы она не
уменьшала эффективность пульта дистанционного управления.
Включение AVR
1. Установите переключатель питания AVR в положение «On». (Индикатор режима
ожидания будет светиться янтарным цветом.)
2. Нажмите кнопку On/Standby на передней панели.
Stereo
Power
Surr.Select
Главный
выключатель
питания
Индикатор режима
ожидания
Кнопка On/Standby
6
AVR 700, AVR 70, AVR 70C

Harman Kardon AVR 70 Specifications

General

Impedance	75 Ω
Frequency range	10 - 100000 Hz
Input sensitivity	200 mV
Audio output channels	5.1 channels
Signal-to-Noise Ratio (SNR)	95 dB
Total Harmonic Distortion (THD)	0.1 %
Power output per channel (20-20KHz@8 Ohm)	75 W
HDMI in	3
Line-in	Yes
Audio (L/R) in	1
Digital audio optical in	2
Connectivity technology	Wired
Speakers connectivity type	-
Ethernet LAN	No
AM band range	520 - 1720 kHz
FM band range	87.5 - 108 MHz
Supported radio bands	AM, FM
Product color	Black
Audio decoders	Dolby TrueHD, DTS-HD Master Audio
Volume control	Digital
Apple docking compatibility	Not supported
AC input voltage	220 V
AC input frequency	50 Hz
Power consumption (standby)	0.5 W
Power consumption (typical)	280 W
Cables included	AC

Weight and Dimensions

Depth	330 mm
Width	440 mm
Height	125 mm
Weight	9100 g
