Machine Assemblies and Parts Lists: 8-34

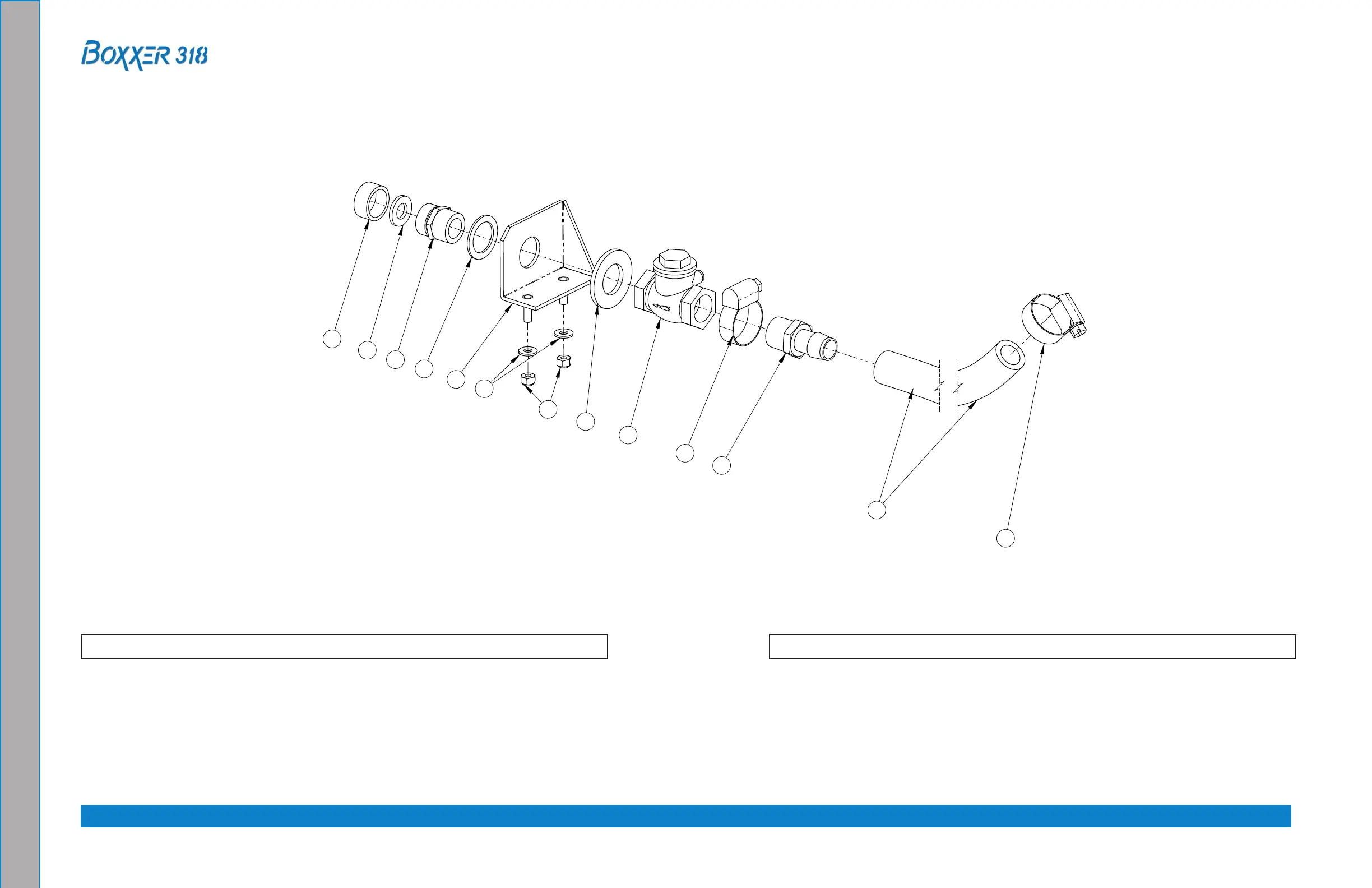

APO Connection Kit AssemblyFigure 8-25.
7243
APO Connection Kit Assembly Parts List
1 000-027-014 Cap, Garden Hose 1
2 000-057-055 Gasket, Garden Hose 1
3 000-052-281 Nipple, 3/4” NPT X 3/4” Male Garden Hose 1
4 000-174-063 Washer, 1.5” O.D. X 1.073” I.D. X 0.075” Thk. 1
5 000-015-719 Bracket, APO Outlet Mounting - Weldment 1
6 000-174-003 Washer, 1/4” Flat 2
3
4
5
8
6
9
11
1
2
7
10
10
REVISIONS
LTR REVISION CODE DATE BY CHKD APPVD
ITEM NO. QTY. DESCRIPTION MATERIAL PART NO. DWG. NO.
12 1 HOSE, 3/4" I.D. PARKER GST II - BULK RUBBER 000-068-069 - - -
11 1 INSERT, #1212 (3/4" NPT x 3/4" BARB) NYLON 000-052-338 - - -
10 2 CLAMP, SIZE #16 HOSE S. STEEL 000-033-020 - - -
9 1 VALVE, 3/4" FPT SWING CHECK BRASS 000-169-009 - - -
8 1 WASHER, 1" FLAT S. STEEL 000-174-050 - - -
7 2 NUT, 1/4"-20UNC NYLOCK VARIOUS 000-094-009 - - -
6 2 WASHER, 1/4" FLAT S. STEEL 000-174-003 - - -
5 1 BRACKET, APO OUTLET MOUNTING - WELDMENT ALUMINUM 000-015-719 4948
4 1 WASHER, 1.5" O.D. x 1.073" I.D. x 0.075" THK. S.STEEL 000-174-063 - - -
3 1 NIPPLE, 3/4" NPT x 3/4" MALE GARDEN HOSE BRASS 000-052-281 - - -
2 1 GASKET, GARDEN HOSE RUBBER 000-057-055 - - -
1 1 CAP, GARDEN HOSE BRASS 000-027-014 - - -
NOTES:
1. REFERENCE BOM P/N 000-079-099.
12
FINISH
L.O.L.
B.R.T.
B.R.T.
- - -
318 w/ 50 URT
318 w/ 70 URT7247
D
C
B
A
B
C
D
123
45
6
7
8
8 7 6
5
4
3
2
1
E
F
E
F
A
ASSEMBLY, APO CONNECTION KIT
-
REV
7243SEE NOTES
03/21/2008
11015 47th Avenue West,
DRAWING NUMBER
SHEET 1 OF 1
03/21/2008
C
SIZE
ANGULAR= 1°
SCALE: 1:2
APPVD
CHECKED
03/21/2008
USED ONNEXT ASSY
APPLICATION CODE:
PART NUMBER
UNLESS OTHERWISE NOTED
.XXX= .010
Mukilteo, Washington 98275
PROPRIETARY INFORMATION
DRAWN
125
DIMENSIONS ARE IN INCHES
BREAK ALL SHARP EDGES 0.005-.015
TOLERANCES
.X= .1
.XX= .03
MACHINE
7087
Item Part Number Description Qty Item Part Number Description Qty
7 000-094-009 Nut, 1/4”-20UNC Nylock 2
8 000-174-050 Washer, 1” Flat 1
9 000-169-009 Valve, 3/4” FPT Swing Check 1
10 000-033-020 Clamp, Size #16 Hose 2
11 000-052-338 Insert, #1212 (3/4” NPT X 3/4” Barb) 1
12 000-068-069 Hose, 3/4” I.D. Parker Gst Ii - Bulk 1
