FC6A S ERIES M ICRO S MART A LL - IN -O NE T YPE U SER ’ S M ANUAL FC9Y-B1722 2-33

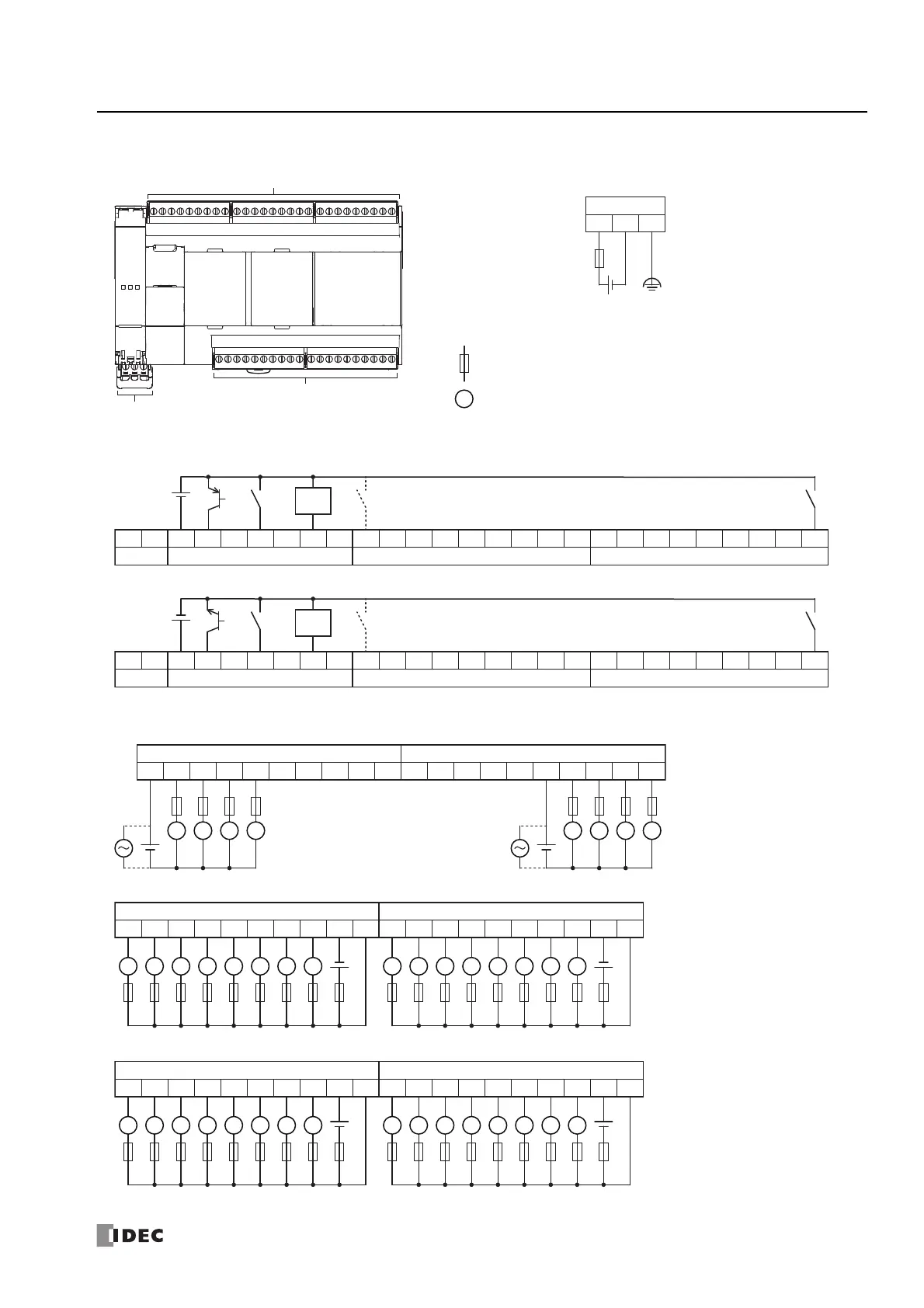

2: P RODUCT S PECIFICATIONS
(2) Input terminals
DC Sink Input Wiring
DC Source Input Wiring
(3) Output terminals
Relay Output: FC6A-C40R1CE, FC6A-C40R1CEJ
Transistor Sink Output: FC6A-C40K1CE, FC6A-C40K1CEJ
Transistor Protection Source Output: FC6A-C40P1CE, FC6A-C40P1CEJ
40-I/O type: FC6A-C40R1CE, FC6A-C40K1CE, FC6A-C40P1CE, FC6A-C40R1CEJ, FC6A-C40K1CEJ, FC6A-C40P1CEJ
(1) Power supply terminals
(2)
(3)
(1)
: Fuse
: Load
L
+24V - FE
24V DC Power Input
- +
External Power
24V DC
NC. NC. COM I0 I1 I2 I3 I4 I5 I6 I7
I10 I11 I12 I13 I14 I15 I16 I17 I20 I21 I22 I23 I24 I25 I26 I27
– 24V DC Input 24V DC Input 24V DC Input
-
+
-
+
External Power
24V DC
2-wire
Sensor
NC.
NC. COM
I0 I1 I2 I3 I4 I5
I6
I7 I10 I11 I12 I13 I14 I15 I16 I17 I20 I21 I22 I23 I24 I25 I26 I27
– 24V DC Input 24V DC Input 24V DC Input
+
-
+
-
External Power
24V DC
2-wire
Sensor
Relay Output
Q10
Q11 Q12 Q13 COM3COM2 Q14 Q15 Q16 Q17
Relay Output
Q0
Q1 Q2 Q3 COM1COM0 Q4 Q5 Q6 Q7
LLLLLLLL
-
+
-
+
Transistor Sink Output (24 V)
Q1
Q2 Q3 Q4 Q5Q0 Q6 Q7 COM0(-) V0(+)
Transistor Sink Output (24 V)
Q11
Q12 Q13 Q14 Q15Q10 Q16 Q17 COM1(-) V1(+)
L L L L L LLL
+
-
L L L L L LLL
+
-
Transistor Protection Source Output (24 V)
Q1
Q2 Q3 Q4 Q5Q0 Q6 Q7 COM0(+) V0(-)
Transistor Protection Source Output (24 V)
Q11
Q12 Q13 Q14 Q15Q10 Q16 Q17 COM1(+) V1(-)
L L L L L LLL
-
+
L L L L L LLL
-
+
