Jacobsen Tri-King Triplex - Antriebsriemen der Pumpe; Neutral- und 3-RA-Schalter; Feststellbremsenschalter

EINSTELLUNGEN 3
D-11
3.3 ANTRIEBSRIEMEN DER PUMPE _____________________________________________
Den Pumpenriemen
(C)
so einstellen, daß er sich bei
einem Druck von 2 - 3 kg auf den mittleren Bereich um 6
mm durchbiegt.
1. Die Schrauben lösen (
D
und
E
).
2. Pumpen-/Kupplungseinheit nach unten bewegen,
um die Spannung des Riemens
(C)
zu erhöhen,
anschließend die zur Befestigung erforderlichen
Tei l e (
D
und
E
) wieder anziehen.
3. Befestigungsteile (
D
und
E
) mit Drehmoment von
37-45 NM anziehen.

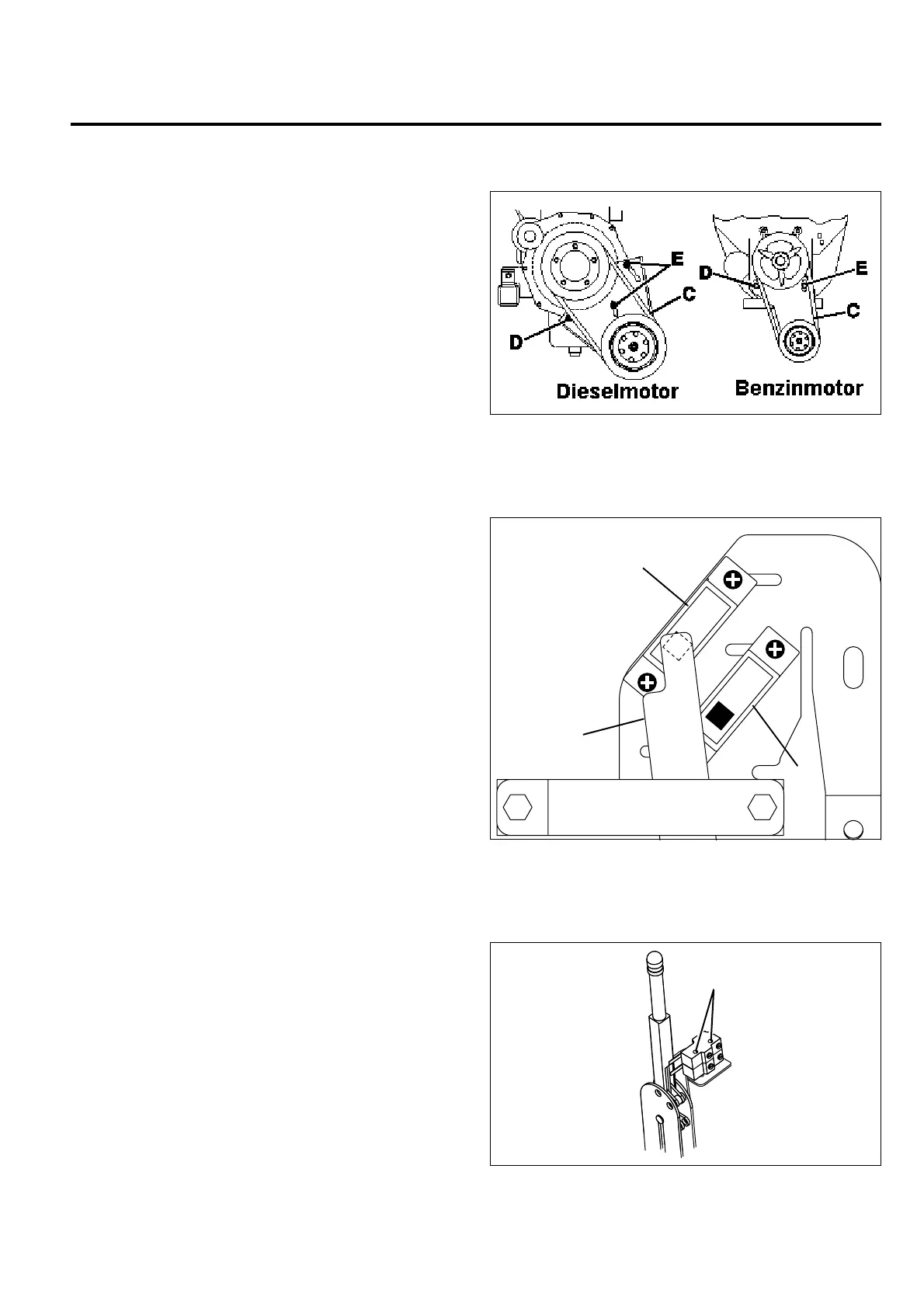

Abbildung 3B
3.4 NEUTRAL- UND 3-RA-SCHALTER ____________________________________________
1. Einstellung des Traktionspedals prüfen.
2. Mit einem Spannungs-/Widerstandsmesser
feststellen, wann sich der Schalter öffnet bzw.
schließt.
a. Schalter
(G)
so einstellen, daß sich der “Finger”
des Kreuzarms
(F)
mittig über dem
Fühlerbereich des Schalters befindet. Die
Schalterkontakte müssen geschlossen sein,
wenn sich das Pedal in neutraler Stellung
befindet, und sich öffnen, wenn das Pedal
minimal in Vorwärts- oder Rückwärtsrichtung
betätigt wird.
b. 3-RA-Schalter
(H)
so einstellen, daß die
Kontakte geöffnet sind, wenn sich das Pedal in
neutraler Stellung befindet, und die Kontakte
schließen, sobald das Pedal minimal in
Vorwärtsrichtung bewegt wird.
Abbildung 3C
3.5 FESTSTELLBREMSENSCHALTER ____________________________________________
Die Schrauben
(K)
lösen und beide Schalter so
einstellen, daß die Kontakte sofort schließen, sobald der
Bremshebel angezogen wird. Anschließend die
Schrauben wieder festziehen.
Abbildung 3D
G
H
F
K
