SCHEMI DI MANUTENZIONE E LUBRIFICAZIONE 6
I-31
6 SCHEMI DI MANUTENZIONE E LUBRIFICAZIONE
6.1 DATI GENERALI ___________________________________________________________
1. Pulire sempre gli accessori della lubrificazione prima
e dopo la lubrificazione.
2. Lubrificare con grasso di specifica conforme o
superiore alla NLGI Grado 2 LB. Applicare il grasso
con una pistola per ingrassaggio manuale e riempire
lentamente finché il grasso comincia a fuoriuscire.
Non usare pistole per ingrassaggio ad aria
compressa.
3. Applicare periodicamente una piccola quantità di
grasso a base di litio a tutte le parti scorrevoli del
sedile.
4. Per far funzionare correttamente tutte le leve, i punti
snodati e altri punti di frizione che non sono illustrati
nella tabella della lubrificazione applicare diverse
gocce di olio SAE 30 ogni 40 ore o secondo le
esigenze.
5. Ingrassare i fissaggi (
A-F
) ogni 50 ore e i fissaggi
(
G-K
) ogni 100 ore.

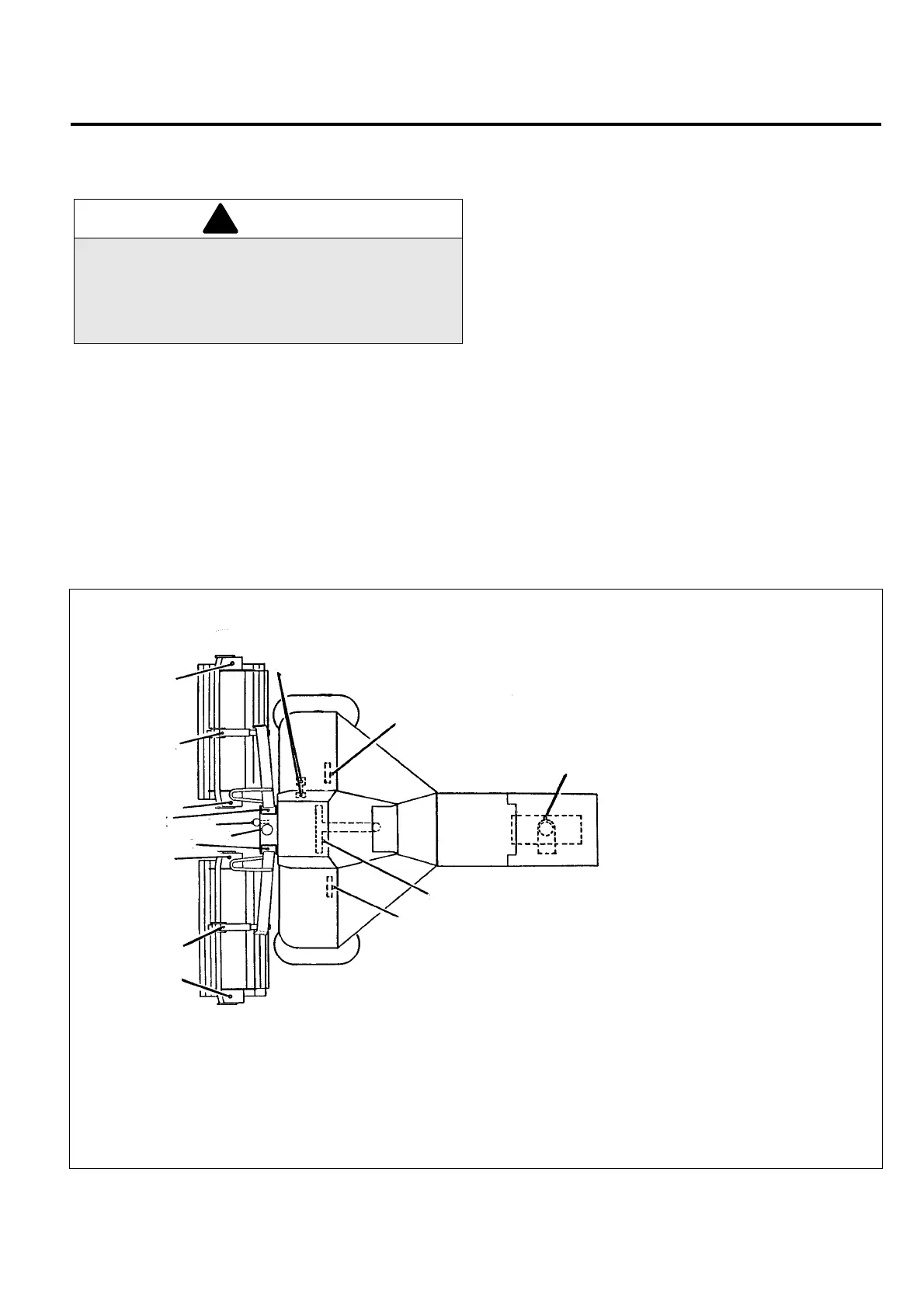

6.2 SCHEMA DELLA LUBRIFICAZIONE ___________________________________________
AVVISO
Prima di pulire, regolare o riparare questa
apparecchiatura, disinnestare tutti i comandi,
innestare il freno di stazionamento, arrestare il
motore e rimuovere la chiave dall’interruttore
d’accensione per evitare lesioni.
!
A
B
C
D
E
F
G
H
J
J
J
J
A
B
F
A. Perno del tosaerba (3 raccordi)
B. Bracci di sollevamento anteriori (2
raccordi)
C. Mozzo della manovella
D. Cilindro idraulico
E. Braccio di sollevamento centrale
F. Perno del pedale di comando (2
raccordi)
G. Forcella dello sterzo
H. Cuscinetti dell’albero motore
(2 raccordi)
J. Cuscinetti del cilindro (6 raccordi)
K. Rulli (secondo necessità)
