REGOLAZIONE 3
I-17

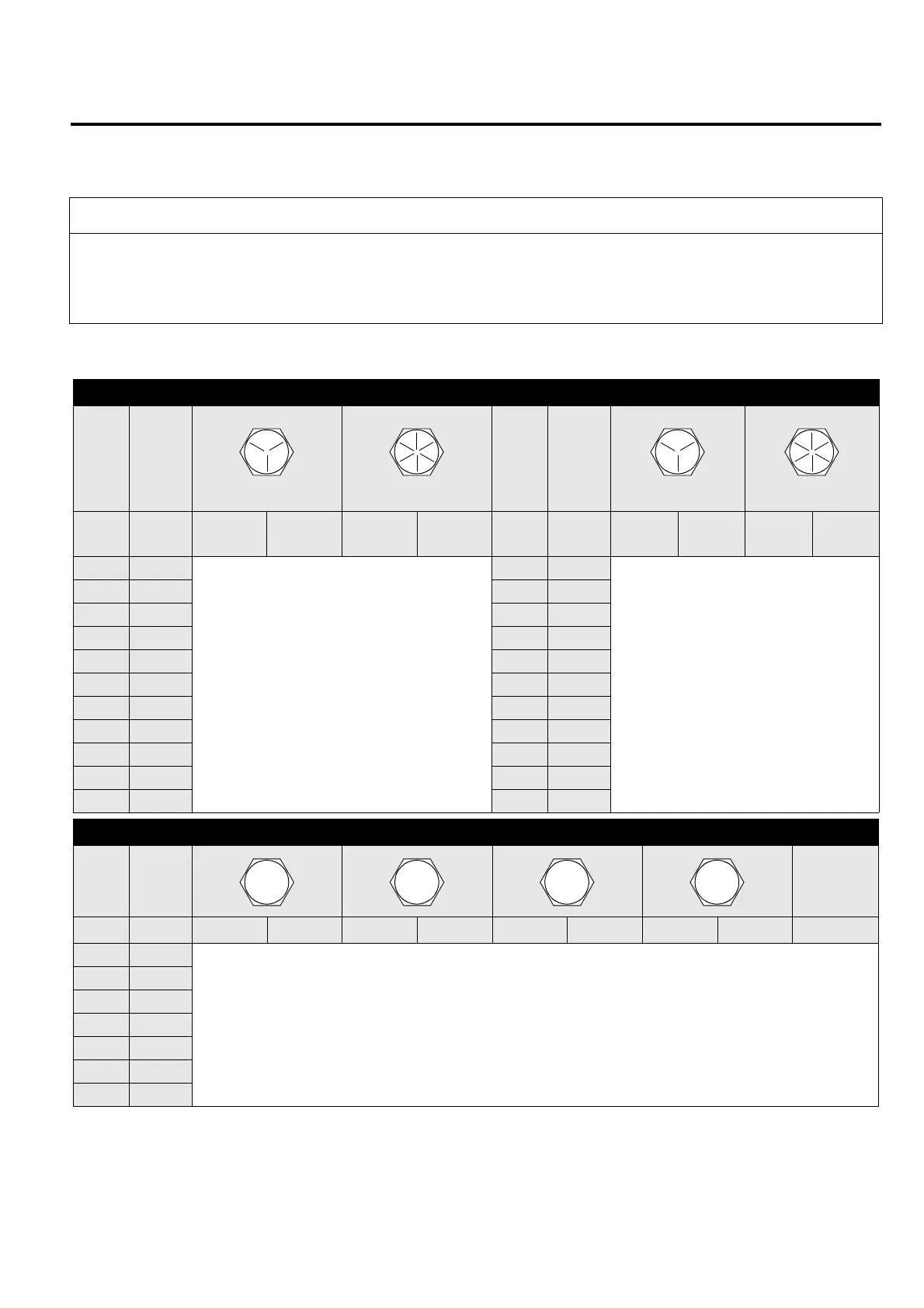

3.20 SPECIFICA DELLA COPPIA _________________________________________________
Textron Turf Care And Specialty Products usa bulloni placcati Grade 5 di serie, salvo indicazione al contrario. Per il
serraggio di bulloni placcati utilizzare il valore riportato per bulloni lubrificati.
ATTENZIONE
Tutti i valori della coppia riportati nelle presenti tabelle sono approssimativi, e sono intesi a puro titolo orientativo.
L’utente si assume ogni responsabilità dell’utilizzo di questi valori. Textron Turf Care And Specialty Products declina
ogni responsabilità in caso di perdite, rivendicazioni o danni risultanti dall’uso di queste tabelle.
Prestare sempre la
massima attenzione nellutilizzare i valori di coppia.
DISPOSITIVO DI FISSAGGIO A NORMA ANSI
DIM. UNITÀ GRADE 5 GRADE 8 DIM. UNITÀ GRADE 5 GRADE 8
Lubrificato Asciutto Lubrificato Asciutto Lubrifi-
cato
Asciutto Lubrifcato Asciutto
#6-32 in-lb (Nm) 20 (2.3) 7/16-14 ft-lb (Nm) 37 (50.1) 50 (67.8) 53 (71.8) 70 (94.9)
#8-32 in-lb (Nm) 24 (2.7) 30 (3.4) 7/16-20 ft-lb (Nm) 42 (56.9) 55 (74.6) 59 (80.0) 78 (105)
#10-24 in-lb (Nm) 35 (4.0) 45 (5.1) 1/2-13 ft-lb (Nm) 57 (77.2) 75 (101) 80 (108) 107 (145)
#10-32 in-lb (Nm) 40 (4.5) 50 (5.7) 1/2-20 ft-lb (Nm) 64 (86.7) 85 (115) 90 (122) 120 (162)
#12-24 in-lb (Nm) 50 (5.7) 65 (7.3) 9/16-12 ft-lb (Nm) 82 (111) 109 (148) 115 (156) 154 (209)
1/4-20 in-lb (Nm) 75 (8.4) 100 (11.3) 107 (12.1) 143 (16.1) 9/16-18 ft-lb (Nm) 92 (124) 122 (165) 129 (174) 172 (233)
1/4-28 in-lb (Nm) 85 (9.6) 115 (13.0) 120 (13.5) 163 (18.4) 5/8-11 ft-lb (Nm) 113 (153) 151 (204) 159 (215) 211 (286)
5/16-18 in-lb (Nm) 157 (17.7) 210 (23.7) 220 (24.8) 305 (34.4) 5/8-18 ft-lb (Nm) 128 (173) 170 (230) 180 (244) 240 (325)
5/16-24 in-lb (Nm) 173 (19.5) 230 (26.0) 245 (27.6) 325 (36.7) 3/4-10 ft-lb (Nm) 200 (271) 266 (360) 282 (382) 376 (509)
3/8-16 ft-lb (Nm) 23 (31.1) 31 (42.0) 32 (43.3) 44 (59.6) 3/4-16 ft-lb (Nm) 223 (302) 298 404 315 (427) 420 (569)
3/8-24 ft-lb (Nm) 26 (35.2) 35 (47.4) 37 (50.1) 50 (67.8) 7/8-14 ft-lb (Nm) 355 (481) 473 (641) 500 (678) 668 (905)
DISPOSITIVO DI FISSAGGIO AD USO LOCALE
DIM. UNITÀ
Dispositivi di
fissaggio non
critici per
alluminio
Lubrificato Asciutto Lubrificato Asciutto Lubrificato Asciutto Lubrificato Asciutto
M4
Nm (in-lb) 3.83 (34) 5.11 (45) 2.0 (18)
M5
Nm (in-lb) 1.80 (16) 2.40 (21) 4.63 (41) 6.18 (54) 6.63 (59) 8.84 (78) 7.75 (68) 10.3 (910 4.0 (35)
M6
Nm (in-lb) 3.05 (27) 4.07 (36) 7.87 (69) 10.5 (93) 11.3 (102) 15.0 (133) 13.2 (117) 17.6 (156) 6.8 (60)
M8
Nm (in-lb) 7.41 (65) 9.98 (88) 19.1 (69) 25.5 (226) 27.3 (241) 36.5 (323) 32.0 (283) 42.6 (377) 17.0 (150)
M10
Nm (ft-lb) 14.7 (11) 19.6 (14) 37.8 (29) 50.5 (37) 54.1 (40) 72.2 (53) 63.3 (46) 84.4 (62) 33.9 (25)
M12
Nm (ft-lb) 25.6 (19) 34.1 (25) 66.0 (48) 88.0 (65) 94.5 (70) 125 (92) 110 (81) 147 (108) 61.0 (45)
M14
Nm (ft-lb) 40.8 (30) 54.3 (40) 105 (77) 140 (103) 150 (110) 200 (147) 175 (129) 234 (172) 94.9 (70)
4.6 8.8
10.9
12.9
