REGOLAZIONE 3
I-9
3.4 INTERRUTTORI DI FOLLE E TERZA RUOTA MOTRICE ___________________________
1. Verificare la regolazione del pedale di avanzamento.
2. Utilizzare un voltmetro per stabilire quando
l'interruttore si apra o si chiuda.
a. Regolare l'interruttore
(G)
in modo che il "dito”
del braccio motore di azionamento
(F)
sia
centrato
sopra la parte sensibile dell'interruttore.
I contatti dell'interruttore devono essere chiusi
con il pedale di avanzamento in folle ed aperti
con la corsa del pedale al minimo in direzione di
avanzamento o retromarcia.
b. Regolare l'interruttore della terza ruota motrice
(H)
in modo che i contatti siano aperti con il
pedale di avanzamento in folle e chiusi con la
corsa del pedale al minimo in direzione di
avanzamento.

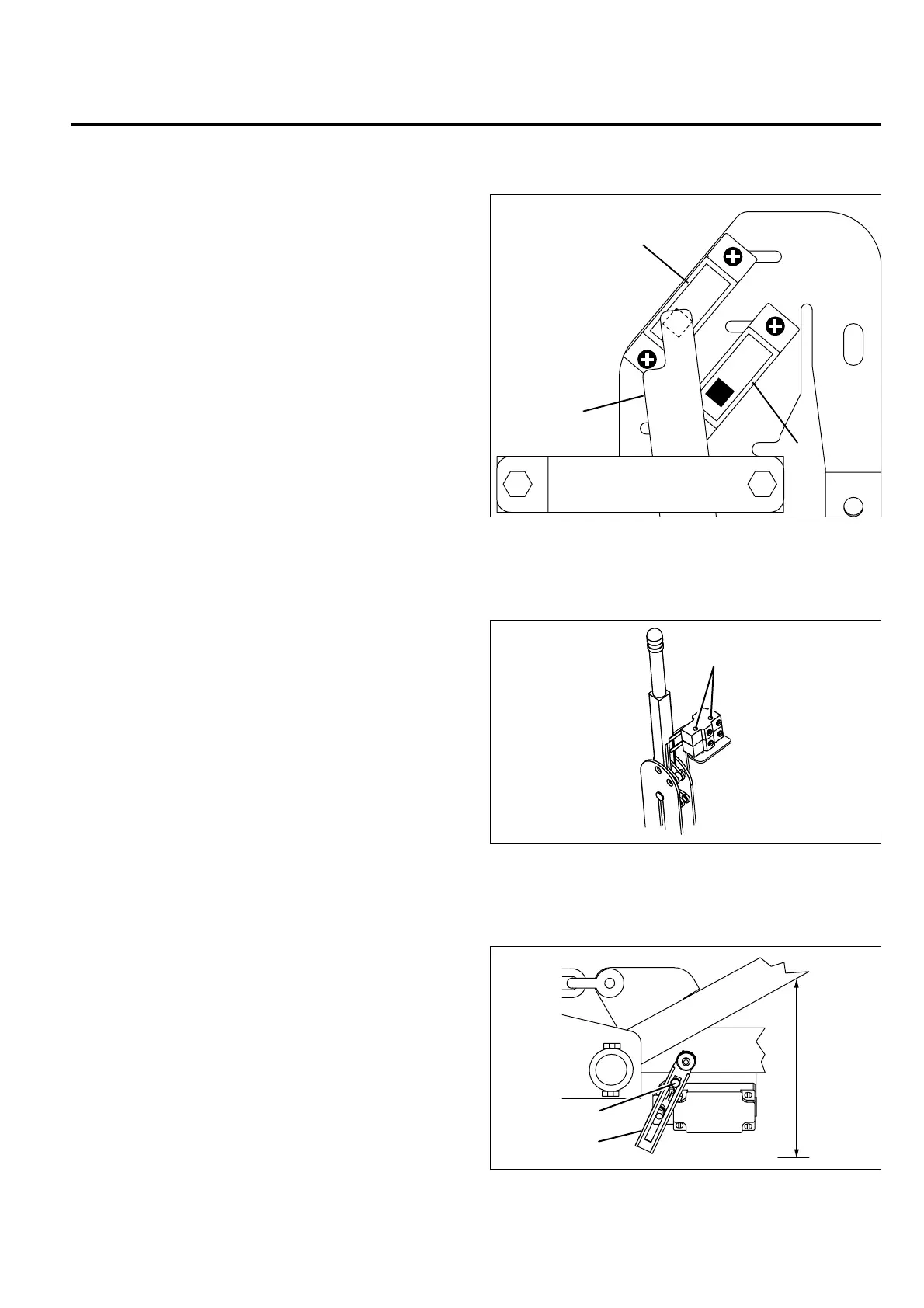

Figura 3C
3.5 INTERRUTTORI DEL FRENO DI STAZIONAMENTO ______________________________
Allentare le viti (
K
) e regolare entrambi gli interruttori in
modo che i contatti si chiudano non appena si sposti la
leva del freno sulla posizione di innesto, poi stringere le
viti.
Figura 3D
3.6 INTERRUTTORE DI FINECORSA SOLLEVAMENTO ______________________________
L'interruttore di finecorsa sollevamento deve essere
regolato in modo che le elicoidali arrestino la rotazione
prima che il piano di taglio tra l'elicoidale ed il suolo
raggiunga 400 mm. Per effettuare la regolazione,
allentare la vite (
L
) e regolare il braccio (
M
).
Figura 3E
G
H
F
K
L
M
