3 EINSTELLUNGEN
D-18
3.19 SCHNITTHÖHE - GLEITMODUS ______________________________________________
Die in Kapitel 3.16 beschriebenen Schritte ausführen.
1. Den Einsteller des Vorderlaufrades (
B
) nur in den
Bohrungen Nummer 2 und 4 des Mähvorrichtung-
srahmens montieren. Die Bohrungen Nummer 1 und
3 nicht verwenden. Die unten abgebildete graphische
Darstellung zeigt, welche Bohrung des Einstellers
des Vorderlaufrades zu verwenden ist.
2. Die Einsteller für das hintere Laufrad (
F
) wieder an
ihrem Platz montieren.
a. Für Schnitthöhen von 9 bis 44 mm wie
dargestellt die Bohrungen (
M
) im Rahmen der
Mähvorrichtung sowie die beiden Bohrungen (in
der Abbildung schwarz) des Höheneinstellers (
F
)
verwenden.
b. Für Schnitthöhen von mehr als 44 mm den
Einsteller (
F
) demontieren und die
Befestigungsschelle von oben nach unten
drehen; dann die Bohrungen (
N
) im Rahmen und
die beiden (schwarz dargestellten) Bohrungen
des Einstellers (
F
) verwenden.
3. Die Mutter (
L
) lösen und die Schraube (
K
) so
einstellen, daß die gewünschte Schnitthöhe (
X
)
erreicht wird, anschließend die Mutter (
L
) gegen die
Lehre (
P
) festziehen.
4. Ein Ende der Lehre auf einer Seite der Trommel
unter dem Vorderlaufrad plazieren und den Kopf der
Schraube (
K
) über das Bodenmesser schieben.
a. Die Mutter (
G
) so einstellen, daß das hintere
Laufrad zur Lehre abgesenkt wird, dann die
Mutter (
E
) gegen den Einsteller anziehen.
b. Die Lehre am anderen Ende der Trommel
anlegen und die Schritte 4a und 4b wiederholen.

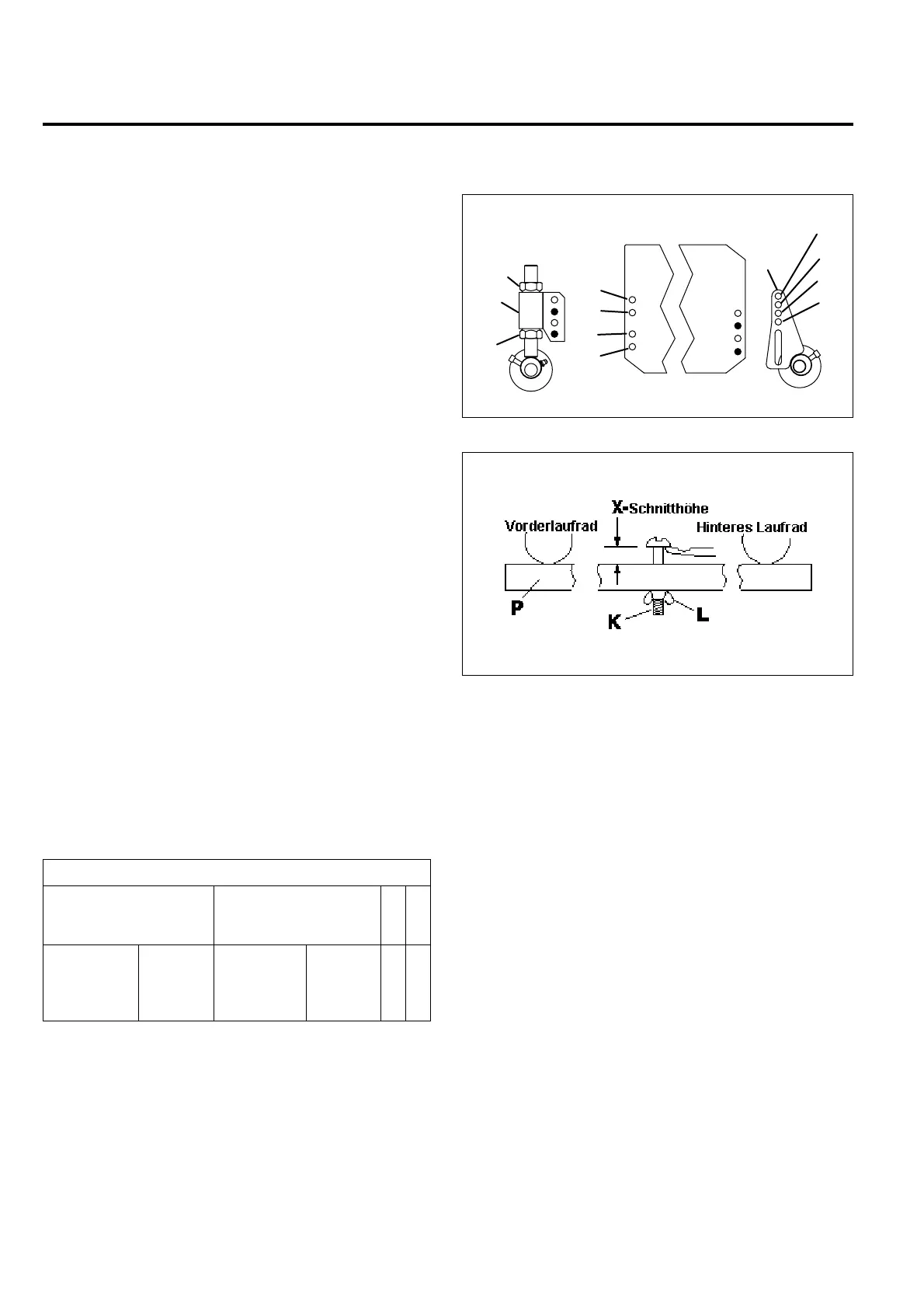

Abbildung 3S
Abbildung 3T
Schnitthöhenbereich
Genutete Laufrolle
Zoll Millimeter
Kompakte Laufrolle
Zoll Millimeter
Vord ere
Hintere
3/8 - 3/4 10 - 19 3/8 - 5/8 10 - 16 R M
3/4 - 1-1/4 19 - 32 5/8 - 1-1/8 16 - 29 S M
1-1/4 - 1-3/4 32 - 44 1-1/8 - 1-5/8 29 - 41 T M
1-3/4 - 2-1/4 44 - 57 1-5/8 - 2-1/8 41 - 54 U N
1
2
3
4
5
6
7
8
U
T
S
R
N
M
N
M
B
E
F
G
