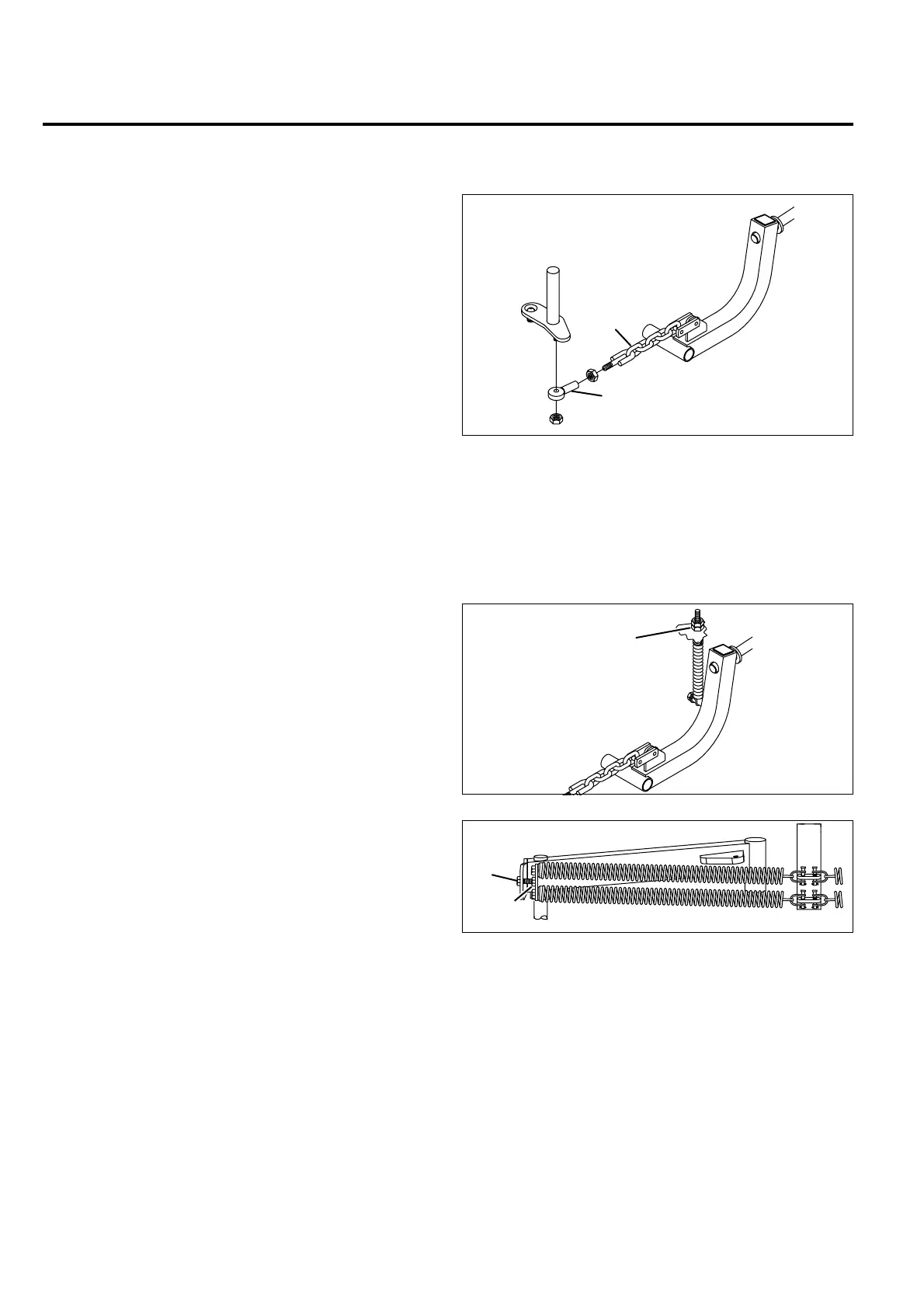

3 AFSTELLINGEN
NL-13
3.11 ACHTERSTE HEFARM______________________________________________________
1. De stand van de achterste hefarm is juist bijgesteld
wanneer de achterste maaierbumpers lichte druk
uitoefenen tegen de onderzijde van de voetsteunen.
2. Ontkoppel de hefketting
(T)
van de kruk en stel het
kogelscharnier
(U)
bij zoals vereist.
Afb 3I
3.12 NEERWAARTSE DRUK _____________________________________________________
1. Zet de maaieenheden in de "vaste" stand (sectie
3.18) en laat ze neer op een weegschaal die een
gewicht van 113 kg kan dragen. De achterrol moet
op de schaal rusten.
2. Om de druk op de achterste maaier bij te stellen
dienen moeren
(V)
te worden gelost en geregeld tot
de gewenste druk is bereikt.
3. Om de druk op de voorste maaiers bij te stellen
dient moer
(W)
te worden gelost en bout
(X)
te
worden geregeld. De minimum draadgangingrijping
behoort 13 mm te zijn.
4. Om een consistente maaihoogte te handhaven moet
de neerwaartse druk op alle drie de maaiers tot
dezelfde waarde worden bijgesteld.
5. Textron Turf Care And Specialty Products adviseert
een maaiergewicht in de
"zwevende"
stand van 27
kg en een gewicht van 41 kg in de
"vaste"
stand.
Afb 3J
Afb 3K
T
U
V
X
W
