3 REGLAGES
F-18
3.19 HAUTEUR DE COUPE – MODE LIBRE_________________________________________
Suivez les procédures du Chapitre 3.16.
1. Montez le régleur du rouleau avant (
B
) sur les ori-
fices 2 et 4 du cadre de l’unité de coupe. N’utilisez
pas les orifices 1 et 3. Reportez-vous au tableau sui-
vant pour utiliser correctement l’orifice du régleur du
rouleau avant.
2. Repositionnez les régleurs du rouleau arrière (
F
).
a. Pour des hauteurs de coupe de 9 à 44 mm,
utilisez les orifices (
M
) du cadre de l’unité de
coupe et les deux orifices (représentés en noir)
du régleur (
F
) en suivant l’illustration.
b. Pour des hauteurs de coupe supérieures à 44
mm, démontez le régleur (
F
) et retournez la
bride de fixation puis servez-vous des orifices
(
N
) du cadre et des deux orifices (représentés en
noir) du régleur (
F
).
3. Desserrez l’écrou (
L
) et réglez la vis (
K
) pour
obtenir la hauteur de coupe désirée (
X
) puis serrez
l’écrou (
L
) contre la jauge (
P
).
4. Placez une extrémité de la jauge sous le rouleau
avant, sur l’une des extrémités du touret, et faites
glisser la tête de la vis (
K
) au-dessus de la contre-
lame.
a. Réglez l’écrou (
G
) pour abaisser le rouleau
arrière vers la jauge puis serrez l’écrou (
E
)
contre le régleur.
b. Placez la jauge sur l’autre extrémité du touret et
répétez les phases 4a et 4b.

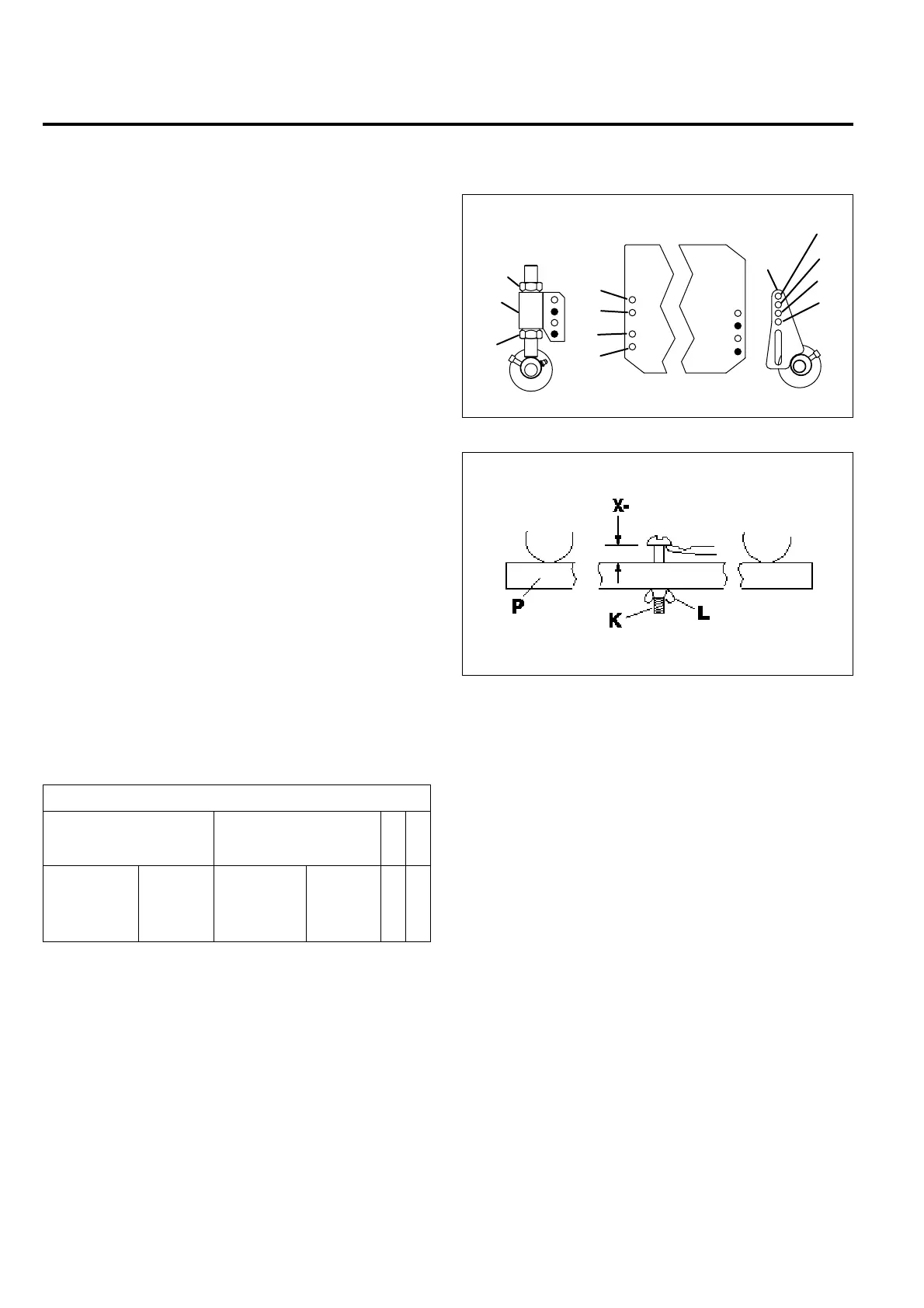

Schéma 3S
Schéma 3T
Plage de coupe
Rouleau cannelé
Pouces Mm
Rouleau solide
Pouces Mm
Avant
Arrière
3/8 - 3/4 10 - 19 3/8 - 5/8 10 - 16 R M
3/4 - 1-1/4 19 - 32 5/8 - 1-1/8 16 - 29 S M
1-1/4 - 1-3/4 32 - 44 1-1/8 - 1-5/8 29 - 41 T M
1-3/4 - 2-1/4 44 - 57 1-5/8 - 2-1/8 41 - 54 U N
1
2
3
4
5
6
7
8
U
T
S
R
N
M
N
M
B
E
F
G
Hauteur de coupe
Rouleau avant
Rouleau arrière
