REGLAGES 3
F-19
3.20 SPECIFICATIONS DES COUPLES DE SERRAGE ________________________________
Textron Turf Care And Specialty Products recommande l’utilisation, en standard, de boulons métallisés de qualité 5, à
moins qu’indiqué différemment. Pour coupler ces boulons, se reporter aux valeurs indiquées pour le graissage.
3.21 COUPLES DE SERRAGE SPECIFIQUES _______________________________________
1. Joints à rotule de la barre d’accouplement : (2) 41 - 47
Nm.
2. Bouchons de vidange moteur : 30 Nm.
3. Joints à rotule de la direction : 68 - 75 Nm.
4. Ecrou de roue de direction : 41 - 51 Nm.
5. Composants de roue : 88 - 116 Nm.
ATTENTION
Les valeurs des couples de serrage, indiquées dans les tableaux, sont toutes des valeurs approximatives et ne sont
données qu’à titre de référence. Toute utilisation de ces valeurs est à vos propres risques. Textron Turf Care And
Specialty Products décline toute responsabilité en cas de perte, poursuites éventuelles ou dégâts pouvant résulter à
la suite de leur utilisation.
Il faut
faire très attention aux valeurs des couples de serrage utilisées.

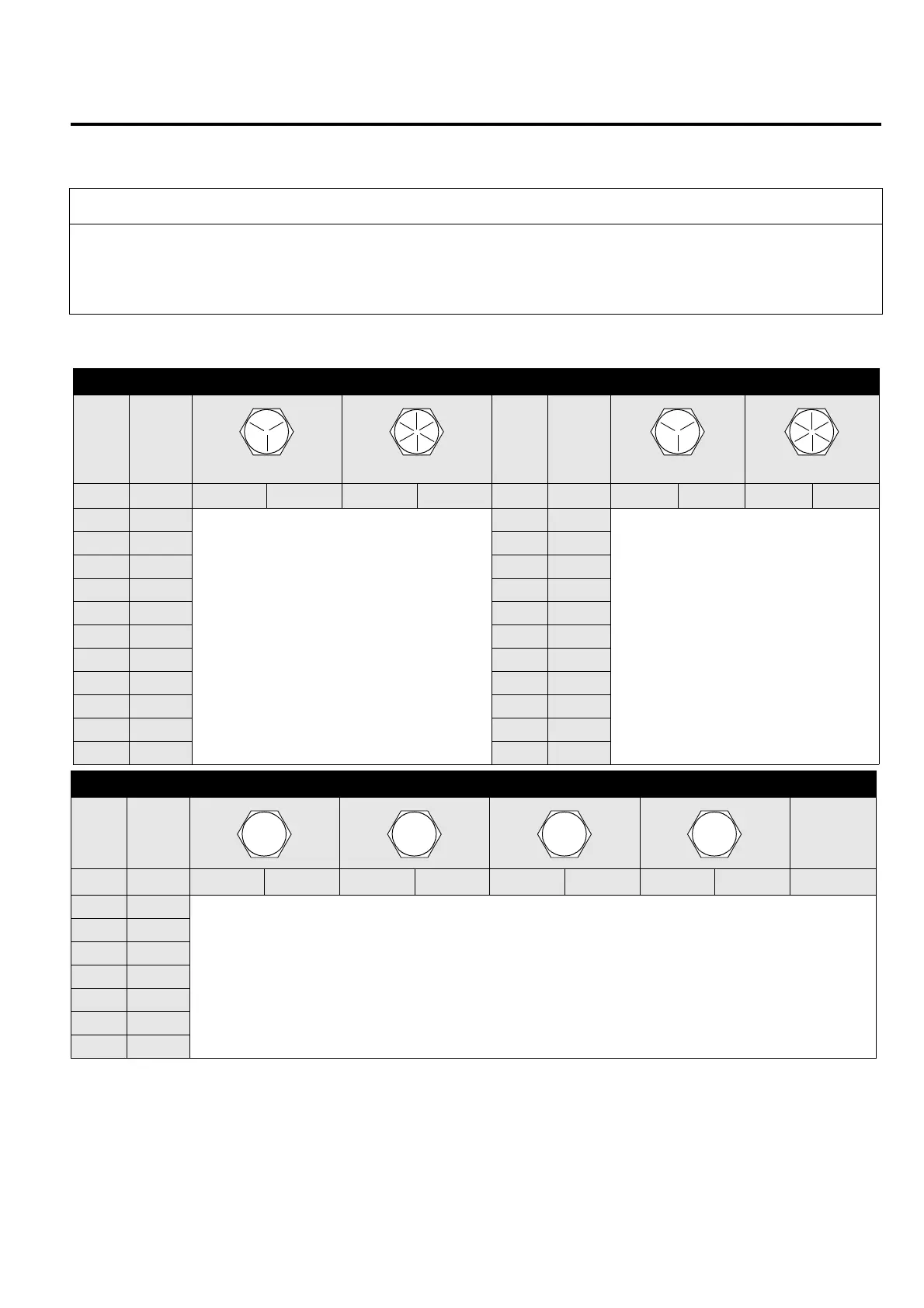

ATTACHES DE LA NORME AMERICAINE
DIMEN
SION
UNITES
QUALITE 5 QUALITE 8
DIMEN
SION
UNITES
QUALITE 5 QUALITE 8
Graissé Sec Graissé Sec Graissé Sec Graissé Sec
#6-32 in-lb (Nm) – 20 (2.3) – – 7/16-14 ft-lb (Nm) 37 (50.1) 50 (67.8) 53 (71.8) 70 (94.9)
#8-32 in-lb (Nm) – 24 (2.7) – 30 (3.4) 7/16-20 ft-lb (Nm) 42 (56.9) 55 (74.6) 59 (80.0) 78 (105)
#10-24 in-lb (Nm) – 35 (4.0) – 45 (5.1) 1/2-13 ft-lb (Nm) 57 (77.2) 75 (101) 80 (108) 107 (145)
#10-32 in-lb (Nm) – 40 (4.5) – 50 (5.7) 1/2-20 ft-lb (Nm) 64 (86.7) 85 (115) 90 (122) 120 (162)
#12-24 in-lb (Nm) – 50 (5.7) – 65 (7.3) 9/16-12 ft-lb (Nm) 82 (111) 109 (148) 115 (156) 154 (209)
1/4-20 in-lb (Nm) 75 (8.4) 100 (11.3) 107 (12.1) 143 (16.1) 9/16-18 ft-lb (Nm) 92 (124) 122 (165) 129 (174) 172 (233)
1/4-28 in-lb (Nm) 85 (9.6) 115 (13.0) 120 (13.5) 163 (18.4) 5/8-11 ft-lb (Nm) 113 (153) 151 (204) 159 (215) 211 (286)
5/16-18 in-lb (Nm) 157 (17.7) 210 (23.7) 220 (24.8) 305 (34.4) 5/8-18 ft-lb (Nm) 128 (173) 170 (230) 180 (244) 240 (325)
5/16-24 in-lb (Nm) 173 (19.5) 230 (26.0) 245 (27.6) 325 (36.7) 3/4-10 ft-lb (Nm) 200 (271) 266 (360) 282 (382) 376 (509)
3/8-16 ft-lb (Nm) 23 (31.1) 31 (42.0) 32 (43.3) 44 (59.6) 3/4-16 ft-lb (Nm) 223 (302) 298 404 315 (427) 420 (569)
3/8-24 ft-lb (Nm) 26 (35.2) 35 (47.4) 37 (50.1) 50 (67.8) 7/8-14 ft-lb (Nm) 355 (481) 473 (641) 500 (678) 668 (905)
ATTACHES METRIQUES
DIMEN
SION
UNITES
Attaches non
critiques
pour
l’aluminium
Graissé Sec Graissé Sec Graissé Sec Graissé Sec
M4
Nm (in-lb) – – – – – – 3.83 (34) 5.11 (45) 2.0 (18)
M5
Nm (in-lb) 1.80 (16) 2.40 (21) 4.63 (41) 6.18 (54) 6.63 (59) 8.84 (78) 7.75 (68) 10.3 (910 4.0 (35)
M6
Nm (in-lb) 3.05 (27) 4.07 (36) 7.87 (69) 10.5 (93) 11.3 (102) 15.0 (133) 13.2 (117) 17.6 (156) 6.8 (60)
M8
Nm (in-lb) 7.41 (65) 9.98 (88) 19.1 (69) 25.5 (226) 27.3 (241) 36.5 (323) 32.0 (283) 42.6 (377) 17.0 (150)
M10
Nm (ft-lb) 14.7 (11) 19.6 (14) 37.8 (29) 50.5 (37) 54.1 (40) 72.2 (53) 63.3 (46) 84.4 (62) 33.9 (25)
M12
Nm (ft-lb) 25.6 (19) 34.1 (25) 66.0 (48) 88.0 (65) 94.5 (70) 125 (92) 110 (81) 147 (108) 61.0 (45)
M14
Nm (ft-lb) 40.8 (30) 54.3 (40) 105 (77) 140 (103) 150 (110) 200 (147) 175 (129) 234 (172) 94.9 (70)
4.6 8.8
12.9
