3 REGLAGES
F-16
3.16 REGLAGE DE LA HAUTEUR DE COUPE_______________________________________
1. Relevez et verrouillez les biellettes de levage en
mode de transport.
2. Pour accéder plus facilement aux régleurs de
hauteur situés sur l’extrémité du moteur des tourets
avant, Textron Turf Care And Specialty Products
recommande de relever l’extrémité avant du tracteur
de quelques centimètres, de faire attention de ne
pas endommager les flexibles hydrauliques,

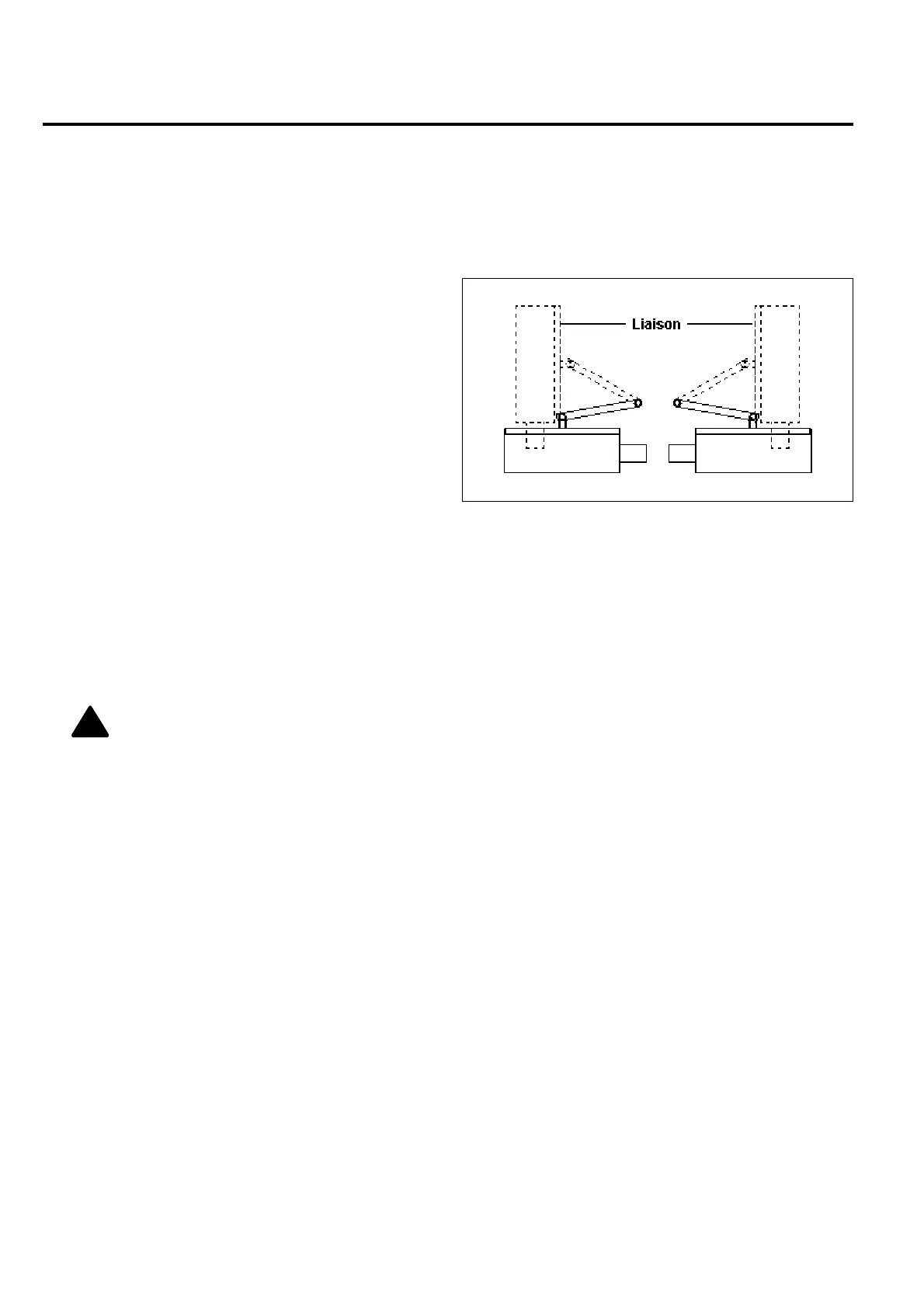

d’incliner les unités de coupe avant à 90° et de les
lier ensemble.
3. Sur l’unité de coupe arrière (centrale), retirez la
goupille et le collier de l’arbre et glissez l’unité en
arrière.
4. Il faut toujours régler les tourets par rapport à la
contre-lame (Chapitres 3.13 et 3.14)
avant
d’effectuer le réglage de la hauteur de coupe.
5. Sélectionnez le mode
Fixe
ou
Libre
et adaptez
l’unité de coupe en conséquence.
6. Desserrez les composants de fixation de la béquille
(
D
- Schéma 3N) puis réglez la hauteur de coupe.
(Un outil spécial accompagne les unités de coupe ;
il faut également une douille de 5/8” et un cliquet).
Schéma 3P
3.17 DEPOSE DE L’UNITE DE COUPE _____________________________________________
1. Pour ne pas contaminer le circuit hydraulique de
même qu’éviter les fuites d’huile, ne débranchez pas
les flexibles du moteur.
2. Relevez et verrouillez les biellettes de levage en
mode de transport (Chapitre 3.4) puis déconnectez
les ressorts de la pression d’appui.
3. Retirez la goupille de transport puis abaissez les
biellettes de levage au sol.
4. Déposez les composants fixant le moteur à la boîte
de vitesse et retirez prudemment le moteur.
5. Placez le moteur dans un sac en plastique propre et
obturez l’orifice de la boîte de vitesse.
6. Retirez la goupille et le collier de la biellette de
levage centrale (arrière) et retirez cette dernière du
tracteur.
7. Retirez les composants fixant les biellettes de
levage avant aux unités de coupe puis faites glisser
ces dernières pour les déposer.
ATTENTION :
Déconnectez les ressorts de
levage avant de déposer l’unité de coupe.
!
