AFSTELLINGEN 3
NL-12
3.8 VOORWAARTSE STOP TRACTIEPEDAAL ______________________________________
Los moeren (
P
) en beweeg de tractiepedaal naar zijn
maximale voorwaartse stand. Stel schroef (
Q
) bij tot de
kop net de tractiepedaalarm raakt. Laat de tractiepedaal
naar de vrijstand terugkeren en draai schroef (
Q
) een
volle slag uit. Zet moeren (
P
) vast.
Belangrijk:
Schroef (
Q
) moet de tractiepedaal stoppen
voordat contact wordt gemaakt met de interne stoppen in
de hydrostatische transmissie.

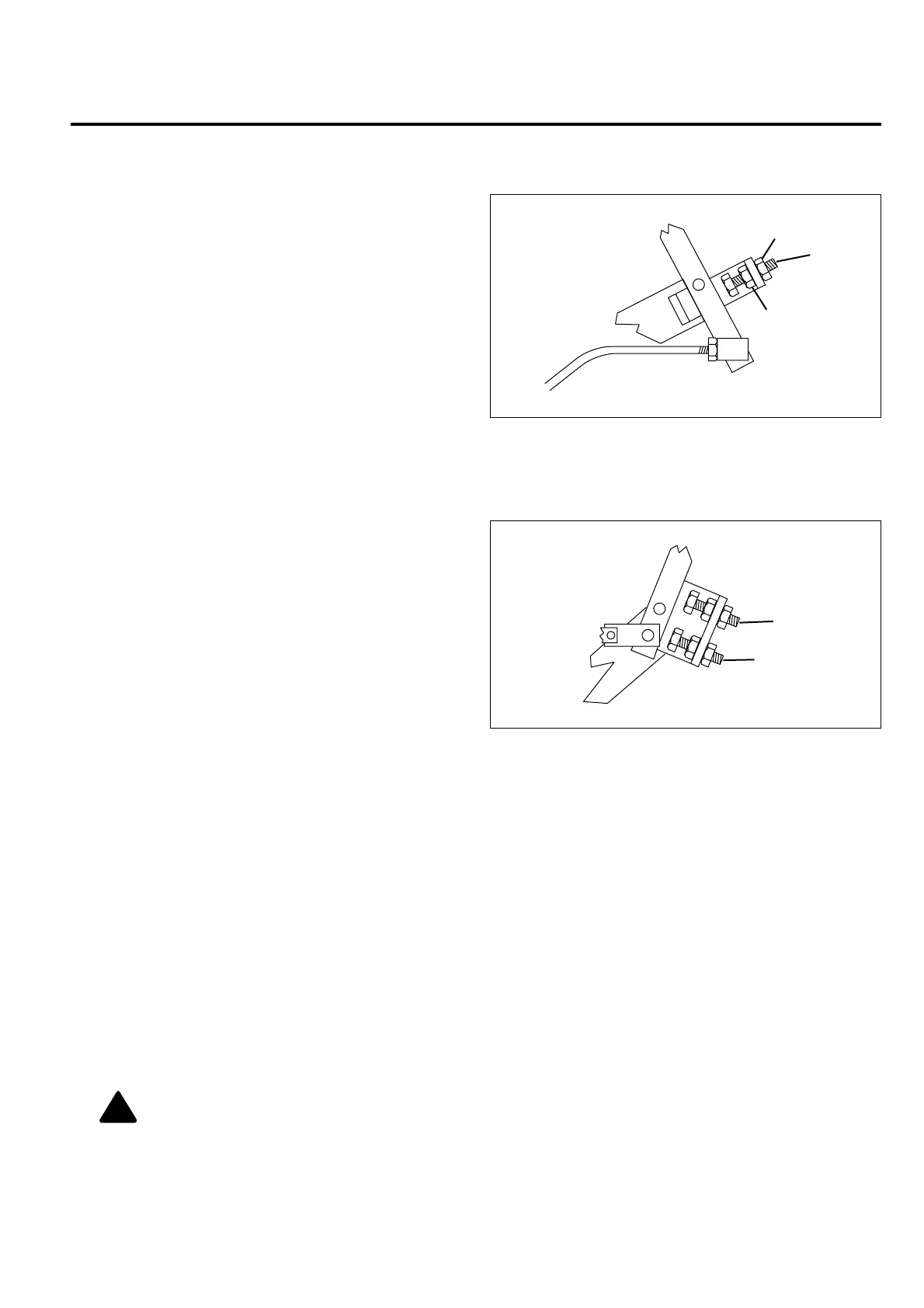

Afb 3G
3.9 PEDAALSTOP OMHOOG/OMLAAG ___________________________________________
Stel bouten (
R
&
S
) bij om de stuurschuif te beletten de
interne stoppen te raken terwijl de volle slag ervan moet
worden gehandhaafd.
Afb 3H
3.10 PARKEERREM ____________________________________________________________
1. Controleer de kabels en draaipunten van het verbind-
ingsmechanisme om ervoor te zorgen dat ze probl-
eemloos werken.
2. Parkeer de tractor op een helling van 30% (16,7°)
en wel aan de onderzijde ervan, met de voorkant
van de tractor omlaagwijzend. Trek de parkeerrem
aan en zet de motor stil.
a. De tractor behoort onbeweeglijk te blijven staan
zonder te "kruipen".
b. Als de remmen de tractor niet tegenhouden, start
dan de motor, zet de parkeerrem los en rij de
helling af.
3. Terwijl de parkeerrem is losgezet, dient de stelknop
rechtsom te worden gedraaid waarbij de rem na
iedere kwartdraai moet worden aangetrokken en
vrijgezet totdat een duidelijke "klik boven het
midden" actie wordt bereikt.
4. Herhaal zo nodig de test op de helling.
N.B:
Te sterke bijstelling heeft zware hendelwerking
tengevolge maar vergroot de remefficiëntie niet.
P
P
Q
S
R
VOORZICHTIG:
Zet de rem niet los terwijl de
motor is uitgeschakeld.
!
