3 EINSTELLUNGEN
D-12
3.6 HUBBEGRENZUNGSSCHALTER _____________________________________________
Der Hubbegrenzungsschalter muß so eingestellt werden,
daß die Trommeln anhalten, bevor die Schnitthöhe
zwischen der Trommel und dem Boden 400 mm erreicht.
Zum Einstellen Schraube
(L)
lösen und Arm justieren
(M)
.

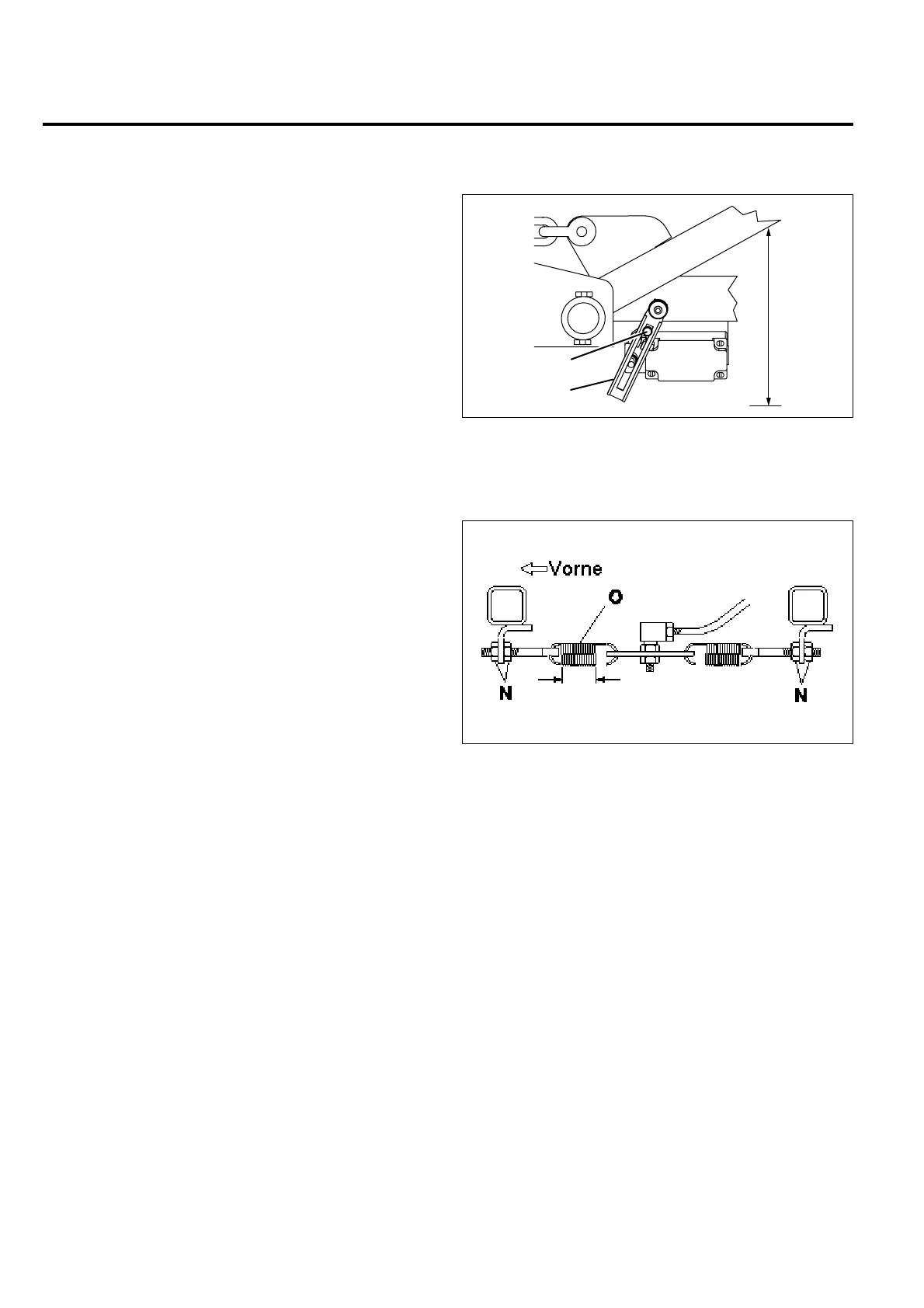

Abbildung 3E
3.7 NEUTRALSTELLUNG DES TRAKTIONSPEDALS ________________________________
1. Wenn der Traktor bei eingeschaltetem Motor, jedoch
nicht betätigtem Traktionspedal nach einer bestim-
mten Richtung „kriecht“, die Federspannung so ein-
stellen, daß das Pedal nach dem Loslassen immer
wieder in die Neutralstellung zurückkehrt.
Hinweis:
Ein weiterer Grund für das „Kriechen“ des
Traktors kann eine zu geringe Temperatur des
Hydrauliköls sein. Muß die Einstellung korrigiert
werden, den Traktor zunächst 15 Minuten laufen
lassen.
2. Bei der Durchführung dieser Einstellung mit
äußerster Sorgfalt vorgehen, da sich dabei die
Räder in der Luft befinden und der Motor läuft.
3. Die Feststellbremse anziehen, den Motor
ausschalten, die Abdeckungen des Motorraums
öffnen und anschließend alle Verbindungsdreh-
punkte schmieren.
4. Das Hinterrad mit einem Keil blockieren und den
vorderen Teil des Traktors aufbocken.
5. Alle Muttern
(N)
lösen und die hintere Feder so
einstellen, daß sie den Traktionsarm in neutraler
Stellung hält.
a. Die hinteren Schrauben festziehen und die
vorderen Schrauben
(N)
so einstellen, daß die
Ausdehnung der Feder
(O)
konstant 9 mm
beträgt.
b. Den Motor starten und auf „Kriechen“ prüfen.
Falls erforderlich, das oben beschriebene
Verfahren noch einmal durchführen.
Abbildung 3F
L
M
