REGLAGES 3
F-17
3.18 HAUTEUR DE COUPE – MODE FIXE __________________________________________
Suivez les procédures du Chapitre 3.16.
1. Repositionnez le régleur du rouleau arrière.
a. Pour des hauteurs de coupe de 9 à 44 mm,
utilisez les orifices
(M)
du cadre de l’unité de
coupe et les deux orifices (représentés en noir)
du régleur de hauteur
(F)
en suivant l’illustration.
b. Pour des hauteurs de coupe supérieures à 44
mm, démontez le régleur
(F)
et retournez la
bride de fixation puis servez-vous des orifices
(N)
du cadre et des deux orifices (représentés en
noir) du régleur
(F)
.
2. Retirez les liens et abaissez les unités de coupe au
sol.
3. Placez des entretoises de hauteur requise
(J)
sous
chaque extrémité de touret, elles doivent être
adjacentes au bord avant de la contre-lame.
4. Desserrez l’écrou
(G)
et abaissez le rouleau arrière
au sol. Serrez l’écrou
(E)
contre le régleur puis
revérifiez le réglage des deux côtés du touret ;
réajustez, s’il y a lieu.
5. Montez le régleur du rouleau avant
(B)
(s’il faut en
utiliser un) sur les orifices 2 et 4 du cadre de l’unité
de coupe. N’utilisez pas les orifices 1 et 3. Réglez le
rouleau en le relevant de 6 mm de plus que le
rouleau arrière.

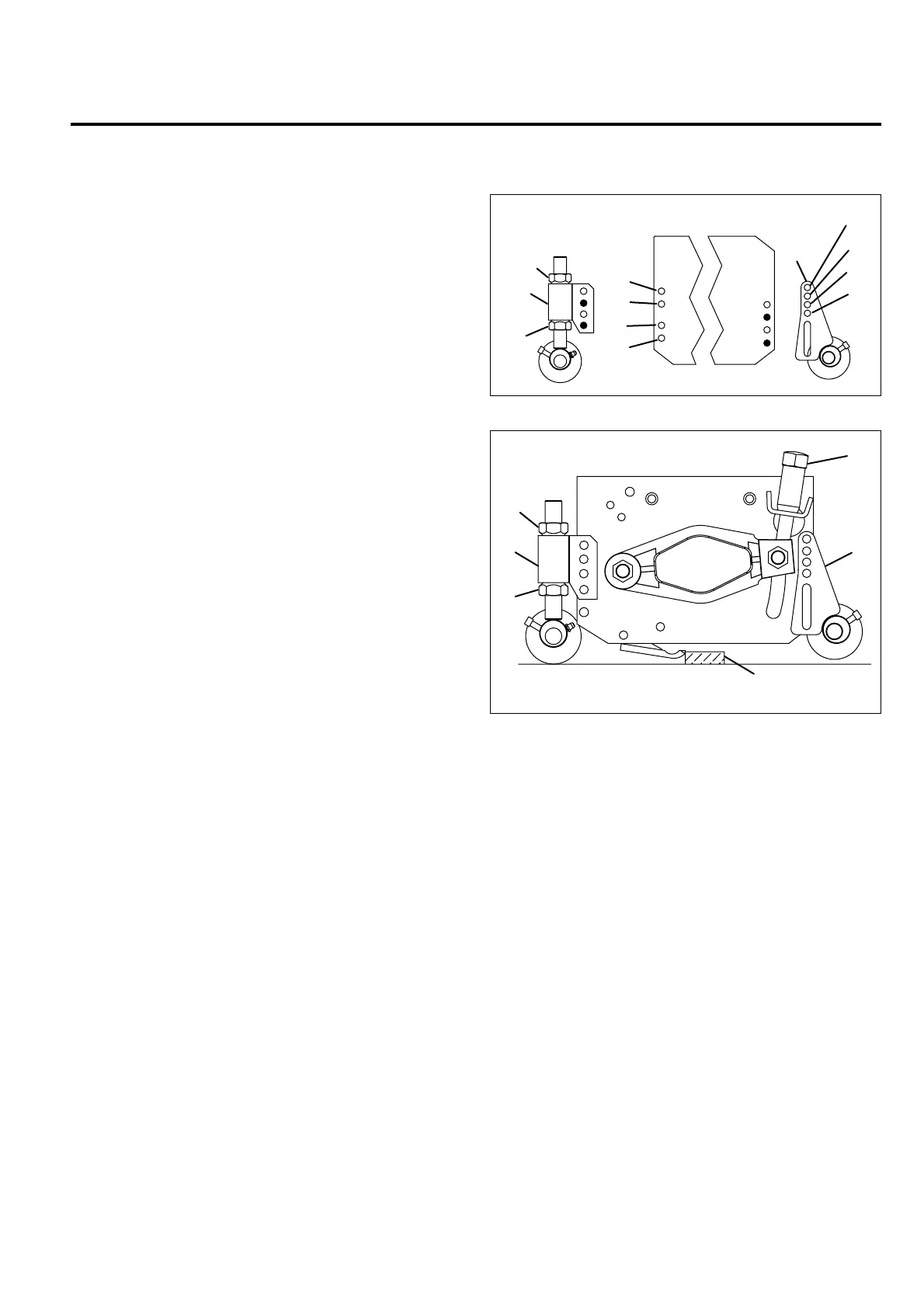

Schéma 3Q
Schéma 3R
1
2
3
4
5
6
7
8
U
T
S
R
N
M
N
M
B
E
F
G
G
J
F
E
A
B
