WARTUNGS- UND SCHMIERPLÄNE 6
D-35
6 WARTUNGS- UND SCHMIERPLÄNE
6.1 ALLGEMEINES ____________________________________________________________
1. Die Schmierstellen immer vor und nach dem
Schmieren reinigen.
2. Zum Schmieren eine NLGI-Schmiere verwenden,
die der LB-Spezifikation von Klasse 2 gerecht wird
oder sie übertrifft. Die Schmiere mit einer kleinen
Handschmierpresse auftragen und langsam füllen,
bis die Schmiere herauszusickern beginnt. Keine
Druckluftschmierpressen verwenden.
3. Regelmäßig eine kleine Menge Schmiere auf
Lithiumbasis auf die Sitzschienen auftragen.
4. Zum reibungslosen Betrieb aller Hebel, Drehpunkte
und anderen Reibungsstellen, die nicht auf dem
Schmierplan angegeben sind, alle 40 Stunden oder
bei Bedarf mehrere Tropfen Öl SAE30 auftragen.
5. Die Schmierstellen (
A - F
) alle 50 Stunden und die
Schmierstellen (
G - K
) alle 100 Stunden schmieren.

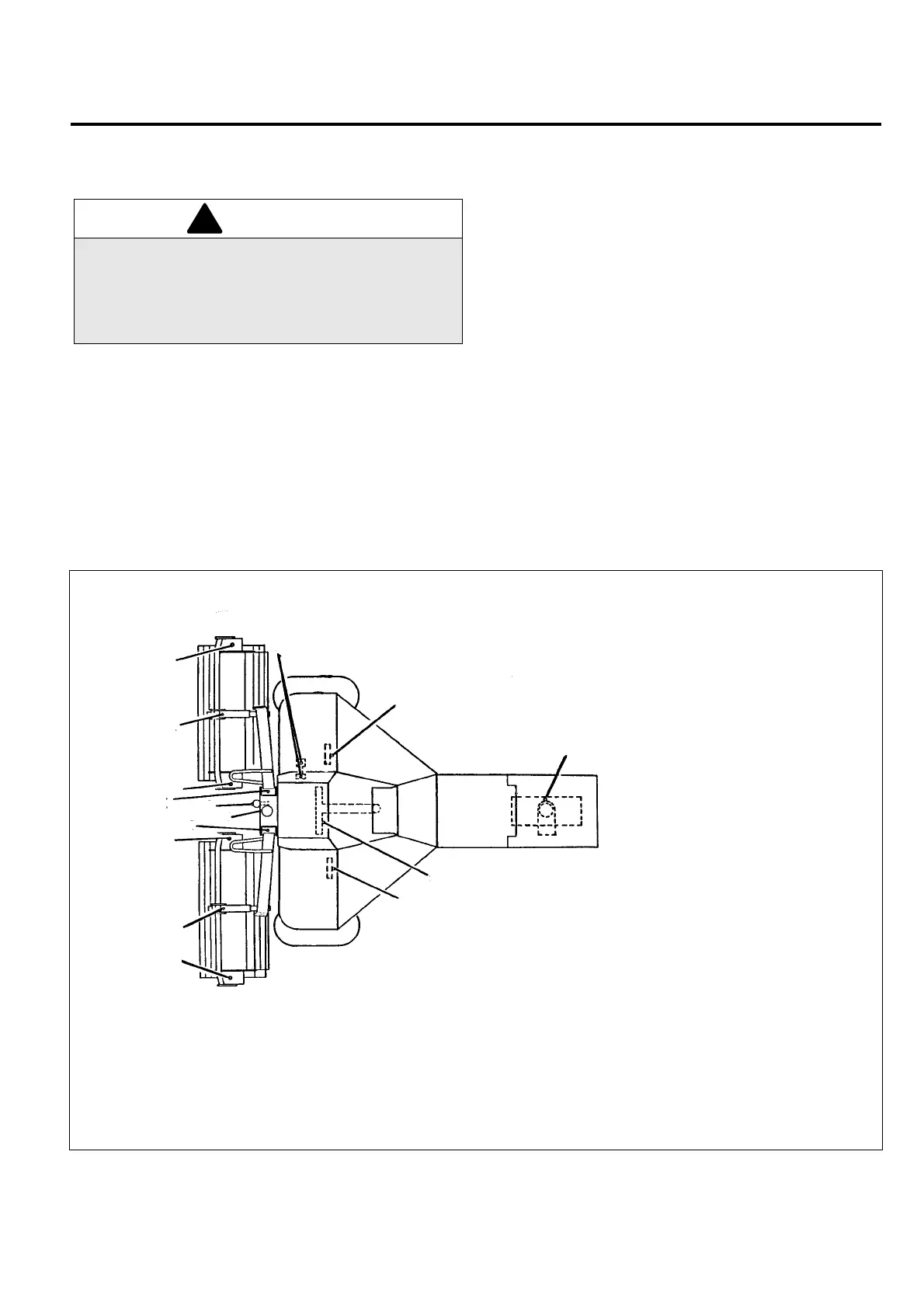

6.2 SCHMIERPLAN____________________________________________________________
ACHTUNG
Vor dem Reinigen, Einstellen oder Reparieren dieser
Ausrüstung alle Antriebe lösen, die Vorrichtungen auf
den Boden senken, die Feststellbremse anziehen,
den Motor abstellen und den Zündschlüssel
abziehen, um Verletzungen zu verhindern.
!
A. Mäherachse (3 Anbringungen)
B. Vordere Hubarme (2 Anbringungen)
C. Kurbelnabe
D. Hydraulischer Zylinder
E. Zentraler Hubarm
F. Steuerpedalachse
(2 Anbringungen)
G. Lenkbügel
H. Antriebswellenlager (2 Anbrin-
gungen)
J. Trommellager (6 Anbringungen)
K. Laufrollen (nach Bedarf)
A
B
C
D
E
F
G
H
J
J
J
J
A
B
F
