ONDERHOUDS- EN SMEERSCHEMA'S 6
NL-33
6 ONDERHOUDS- EN SMEERSCHEMA'S
6.1 ALGEMEEN_______________________________________________________________
1. Maak de vetsmeerpunten voor en na het smeren
altijd schoon.
2. Smeer met vet dat voldoet aan de NLGI Kwaliteit 2
LB specificaties of deze overtreft. Gebruik een
handbediende vetspuit en vul langzaam tot het vet
er begint uit te lopen. Gebruik geen perslucht-
vetpistolen.
3. Breng regelmatig een kleine hoeveelheid vet op
lithiumbasis aan op de zittingrails.
4. Ten behoeve van soepele werking van alle
hefbomen, draai- en andere frictiepunten die niet op
het smeerschema zijn afgebeeld, dienen deze
iedere 40 uur of wanneer vereist een paar druppels
SAE 30 olie te krijgen.
5. Vet smeerpunten (
A - F)
iedere 50 uur en
smeerpunten
(G - K)
iedere 100 uur.

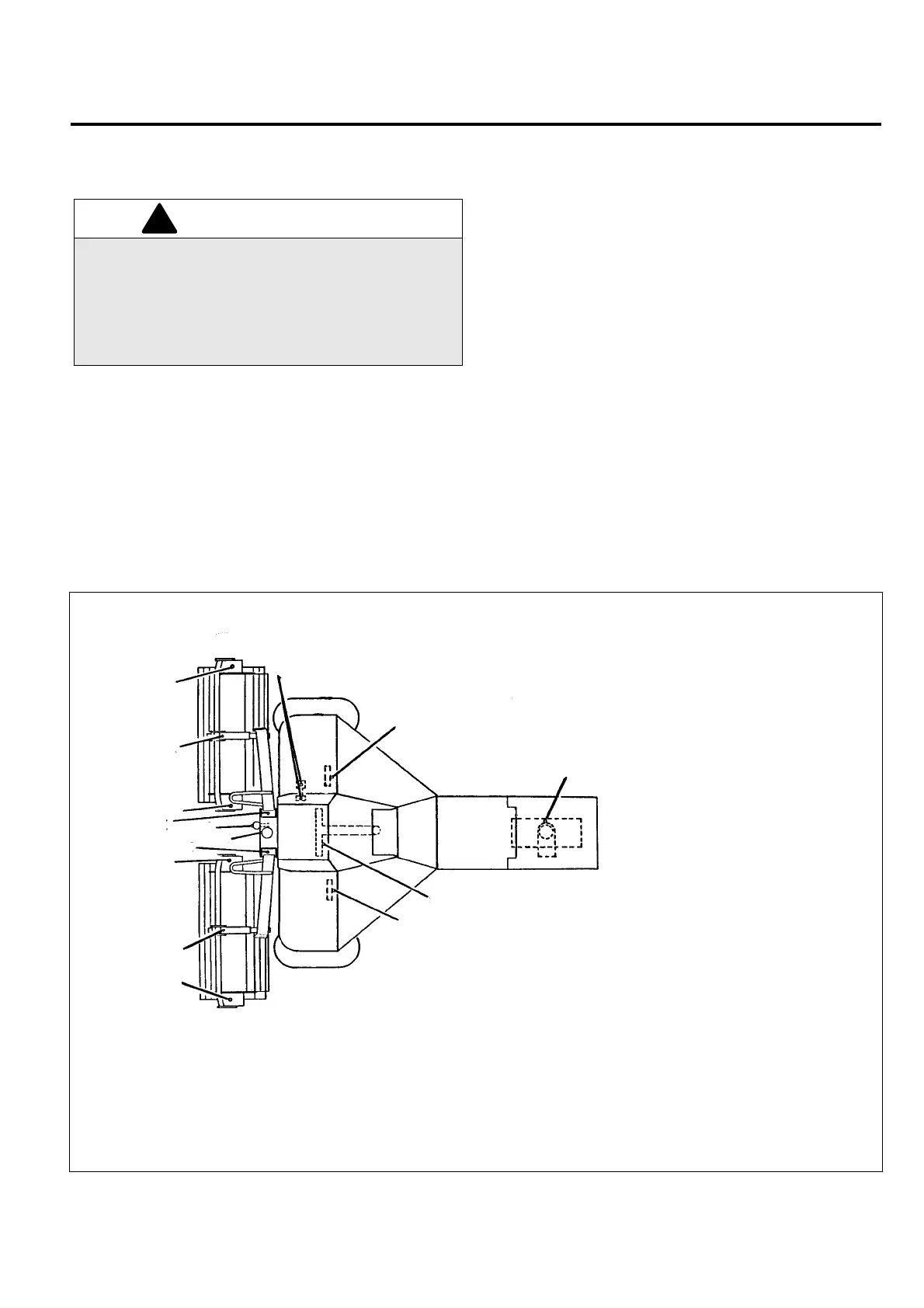

6.2 SMEERSCHEMA___________________________________________________________
WAARSCHUWING
Alvorens te beginnen met schoonmaken, afstellen of
reparatie van deze machine, dienen alle andrijvingen te
worden uitgeschakeld, de aanzetstukken op de grond
te worden neergelaten en de parkeerrem te worden
aangetrokken. Verder moet de motor worden stilgezet
en de contactsleutel worden verwijderd.
!
A. Maaierdraaipen (3 smeerpunten)
B. Voorste hefarmen (2 smeerpunten)
C. Kruknaaf
D. Hydraulische cilinder
E. Middelste hefarm
F. Besturingspedaaldraaipen (2
smeerpunten)
G. Stuurjuk
H. Drijfaslagers (2 smeerpunten)
I. Kooilagers (6 smeerpunten)
J. Rollen (als vereist)
A
B
C
D
E
F
G
H
J
J
J
J
A
B
F
