3 REGOLAZIONE
I-16
3.19 ALTEZZA DI TAGLIO - MODALITÀ OSCILLANTE________________________________
Seguire le procedure delineate nella Sezione 3.16.
1. Assemblare il regolatore del rullo anteriore (
B
)
soltanto ai fori numero 2 e 4 del telaio del tosaerba.
Non utilizzare i fori numero 1 e 3. Per sapere quale
sia il foro corretto del rullo anteriore da utilizzare,
consultare lo schema fornito di seguito.
2. Riposizionare i regolatori del rullo posteriore (
F
).
a. Per altezze di taglio comprese tra 9 a 44 mm,
utilizzare i fori (
M
) che si trovano sul telaio del
tosaerba ed i due fori (illustrati in nero) del
regolatore (
F
), come illustrato.
b. Per altezze di taglio superiori a 44 mm, smontare
il regolatore
(F)
e ruotare la forcella di montaggio
capovolgendola; quindi, utilizzare i fori
(N)
del
telaio ed i due fori (illustrati in nero) del
regolatore
(F)
.
3. Allentare il dado (
L
) e regolare la vite (
K
) per
ottenere l'altezza di taglio desiderata (
X
), quindi
bloccare il dado (
L
) contro lo spessore (
P
).
4. Collocare una estremità dello spessore sotto il rullo
anteriore ad entrambe le estremità dell'elicoidale e
far scivolare la testa della vite (
K
) sopra la
controlama.
a. Regolare il dado (
G
) per abbassare il rullo
posteriore sullo spessore, quindi stringere il dado
(
E
) contro il regolatore.
b. Spostare lo spessore all'altra estremità
dell'elicoidale e ripetere le Fasi 4a e 4b.

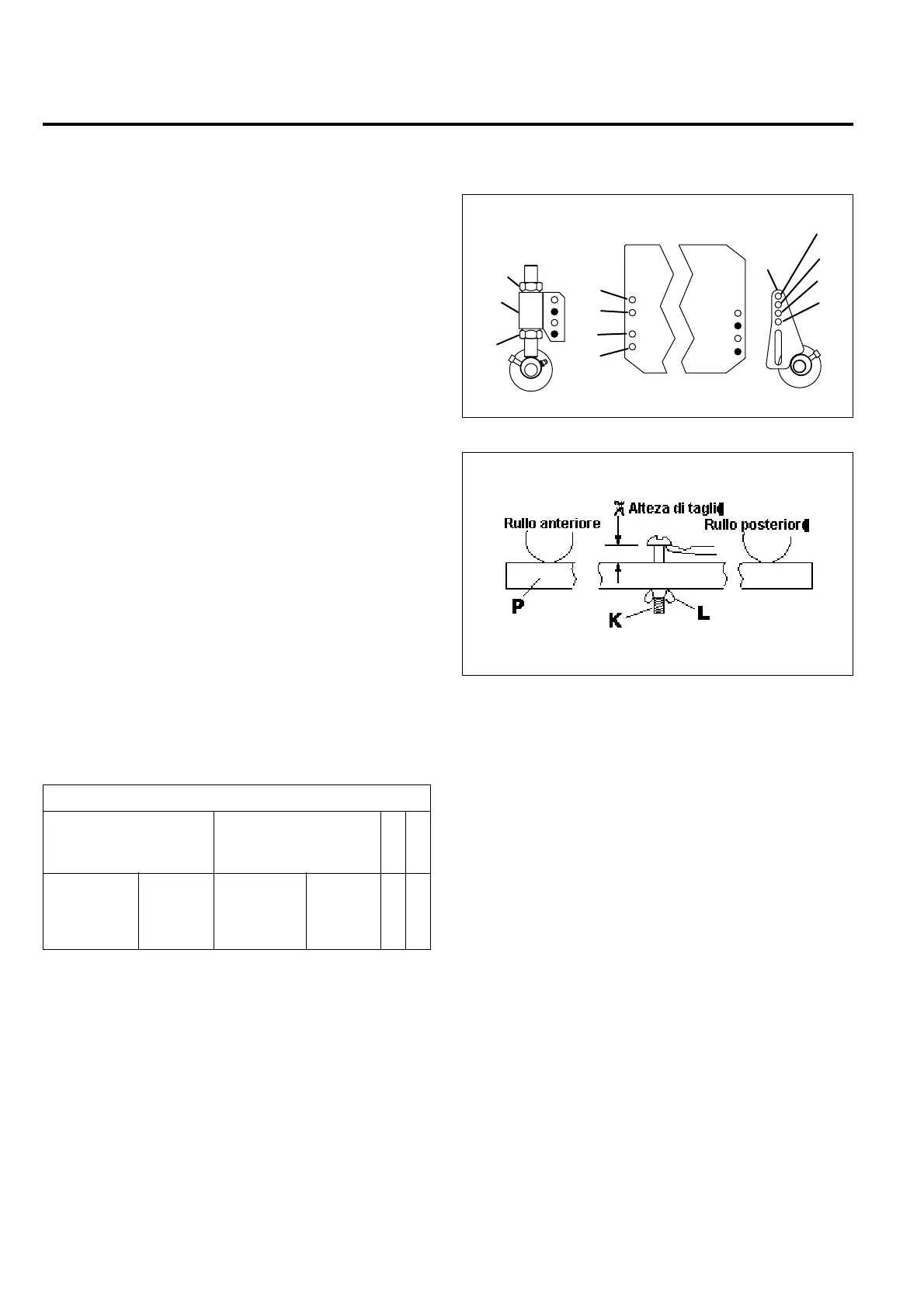

Figura 3S
Figura 3T
Intervallo di taglio
Rullo scanalato
Pol.
MM
Rullo pieno
Pol.
MM
Anteriore Posteriore
3/8 - 3/4 10 - 19 3/8 - 5/8 10 - 16 R M
3/4 - 1-1/4 19 - 32 5/8 - 1-1/8 16 - 29 S M
1-1/4 - 1-3/4 32 - 44 1-1/8 - 1-5/8 29 - 41 T M
1-3/4 - 2-1/4 44 - 57 1-5/8 - 2-1/8 41 - 54 U N
1
2
3
4
5
6
7
8
U
T
S
R
N
M
N
M
B
E
F
G
