REGOLAZIONE 3
I-15
3.17 RIMOZIONE DELL'UNITÀ DI TAGLIO __________________________________________
1. Per evitare di contaminare l'impianto idraulico, così
come eventuali perdite d'olio, non scollegare i tubi
flessibili dal motore.
2. Sollevare e bloccare i bracci di sollevamento in
modalità trasporto (Sezione 3.4) e scollegare le
molle di pressione verso il basso.
3. Togliere il perno di trasporto, poi abbassare i bracci
di sollevamento al suolo.
4. Togliere l'hardware, fissare il motore
all'alloggiamento di comando ed estrarlo con molta
attenzione.
5. Collocare il motore in una busta di plastica pulita e
coprire l'apertura della trasmissione.
6. Togliere i perno e la flangia dal braccio di
sollevamento centrale (elicoidale) ed estrarre l'unità
di taglio centrale dal trattore.
7. Togliere l'hardware di fissaggio dei bracci di
sollevamento anteriori alle unità di taglio e far
scivolare fuori gli elementi di taglio.

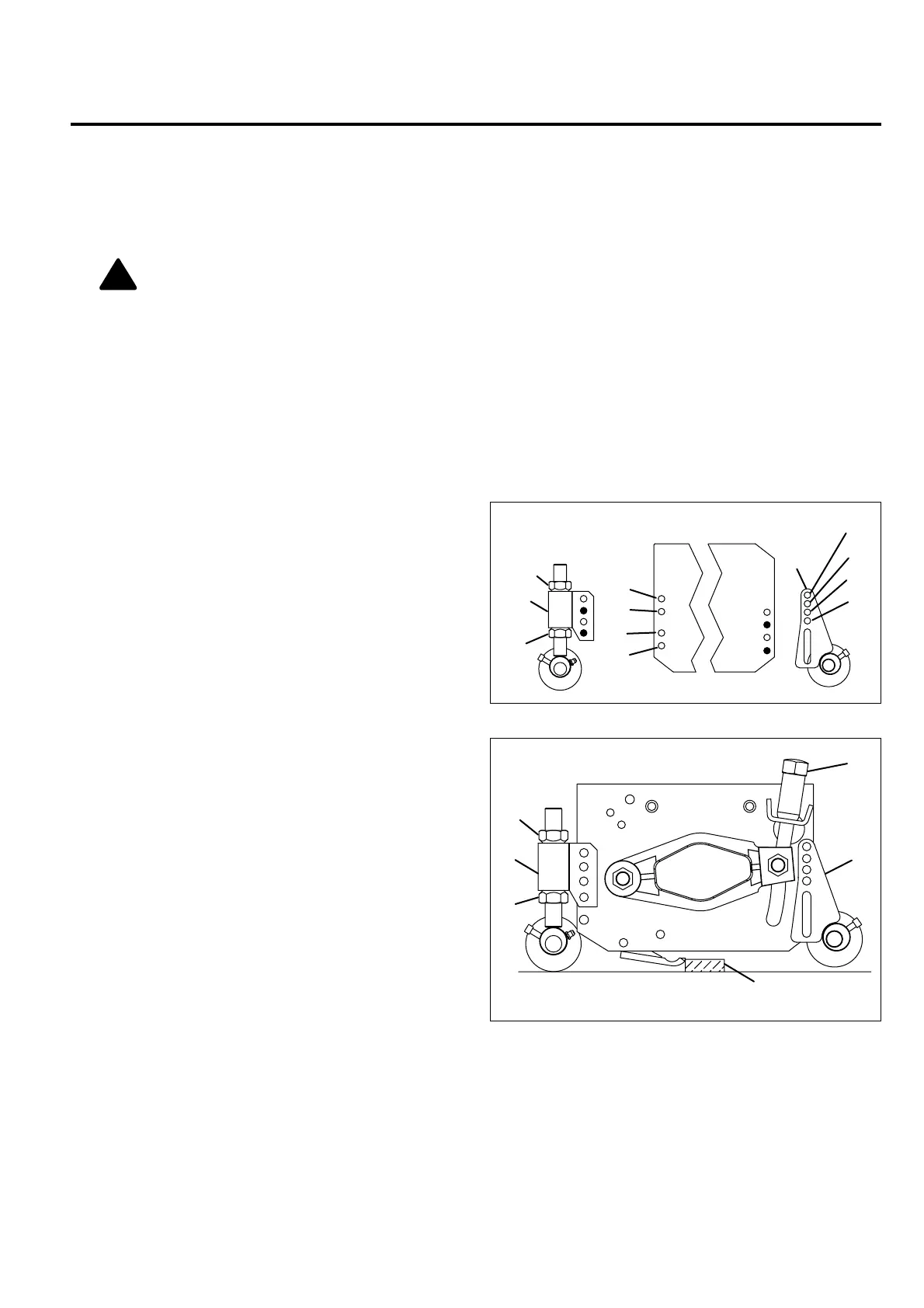

3.18 ALTEZZA DI TAGLIO - MODALITÀ FISSO ______________________________________
Seguire le procedure delineate nella Sezione 3.16.
1. Riposizionare il regolatore del rullo posteriore.
a. Per altezze di taglio comprese tra 9 a 44 mm,
utilizzare i fori (
M
) che si trovano sul telaio del
tosaerba ed i due fori (illustrati in nero) del
regolatore dell'altezza (
F
), come mostrato.
b. Per altezze di taglio superiori a 44 mm, smontare
il regolatore
(F)
e ruotare la forcella di montaggio
capovolgendola; poi, utilizzare i fori (
N)
che si
trovano sul telaio ed i due fori (illustrati in nero)
del regolatore
(F)
.
2. Scollegare le unità di taglio ed abbassarle al suolo.
3. Collocare i distanziatori all'altezza desiderata (
J
)
sotto ciascuna estremità dell'elicoidale, adiacente al
bordo anteriore della controlama.
4. Allentare il dado (
G
) ed abbassare il rullo posteriore
al suolo. Stringere il dado (
E
) contro il regolatore,
poi ricontrollare l'impostazione su entrambe le
estremità dell'elicoidale. Se necessario, effettuare
nuovamente la regolazione.
5. Assemblare il regolatore del rullo anteriore (
B
) (nel
caso in cui occorra un rullo) soltanto ai fori numero
2 e 4 del telaio del tosaerba. Non utilizzare i fori
numero 1 e 3. Impostare il rullo a 6 mm sopra il rullo
posteriore.
Figura 3Q
Figura 3R
ATTENZIONE:
Scollegare le molle di
sollevamento prima di rimuovere l'elemento di
taglio.
!
1
2
3
4
5
6
7
8
U
T
S
R
N
M
N
M
B
E
F
G
G
J
F
E
A
B
